熱固性塑料因其共價(jià)交聯(lián)的網(wǎng)絡(luò)結(jié)構(gòu)而具有優(yōu)異的力學(xué)性能和尺寸穩(wěn)定性，已在高性能涂層和航空材料等領(lǐng)域展現(xiàn)出重要的應(yīng)用價(jià)值。然而，共價(jià)交聯(lián)的網(wǎng)絡(luò)結(jié)構(gòu)也使得熱固性塑料難以再加工及循環(huán)利用，使用后廢棄的熱固性塑料造成了嚴(yán)重的資源浪費(fèi)和環(huán)境污染。如何構(gòu)筑可循環(huán)再生的交聯(lián)聚合物材料仍是有待解決的重要問(wèn)題。
在國(guó)家自然科學(xué)基金委的支持下，清華大學(xué)化學(xué)系張希院士、徐江飛副研究員課題組通過(guò)超分子單體的共聚合，向交聯(lián)聚合物的主鏈中引入低含量的四重氫鍵基元，成功地制備了高力學(xué)性能、可多次循環(huán)再生的交聯(lián)超分子聚脲材料。如圖1a所示，通過(guò)四重氫鍵連接的超分子二胺單體、共價(jià)二胺單體、三胺交聯(lián)劑與異氰酸酯單體共聚合，制備了交聯(lián)超分子聚脲。其中，三胺交聯(lián)劑用以保證材料的力學(xué)強(qiáng)度和交聯(lián)網(wǎng)絡(luò)的完整性。四重氫鍵基元的引入則使得交聯(lián)網(wǎng)絡(luò)在加熱時(shí)得以動(dòng)態(tài)重組，具備了可循環(huán)再生的性能（圖1b）。

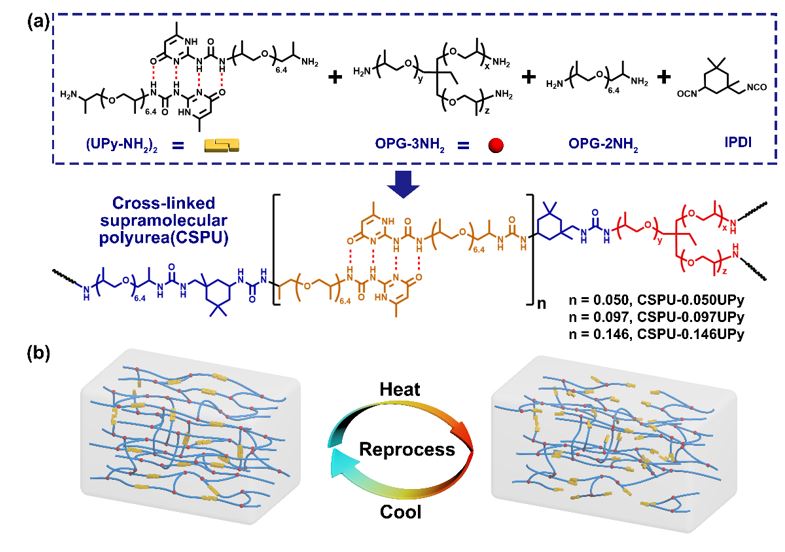

圖1 交聯(lián)超分子聚脲的制備與循環(huán)再生示意圖
此外，低含量的四重氫鍵基元不僅幾乎不影響材料的耐溶劑性，并且顯著地提升了材料的韌性。如圖2a所示，含有9.7%摩爾量四重氫鍵基元的交聯(lián)超分子聚脲具有74.17 MJ/m3的高韌性，相較于共價(jià)交聯(lián)聚脲提升了近120倍，同時(shí)依然保持了對(duì)多種溶劑的耐受性（圖2b）。更重要的是，該材料在經(jīng)過(guò)5次粉碎-熱壓再加工循環(huán)后，其斷裂應(yīng)力、斷裂伸長(zhǎng)率、楊氏模量等力學(xué)性能均保持在初始性能的95%以上（圖2c），展現(xiàn)出優(yōu)異的可循環(huán)再生性能。
圖2 a) 共價(jià)交聯(lián)聚脲和交聯(lián)超分子聚脲的韌性; b) 共價(jià)交聯(lián)聚脲和CSPU-0.097UPy的耐溶劑性能; c) CSPU-0.097UPy多次循環(huán)再生的應(yīng)力-應(yīng)變曲線
交聯(lián)超分子聚脲材料融合了交聯(lián)聚合物的優(yōu)良力學(xué)性能與超分子聚合物的動(dòng)態(tài)可逆性質(zhì)。這一引入非共價(jià)鍵基元的策略為交聯(lián)聚合物材料的循環(huán)再利用提供了新的思路，未來(lái)有望應(yīng)用于橡膠、環(huán)氧樹(shù)脂等熱固性材料，發(fā)展可再生的交聯(lián)超分子聚合物材料體系。參見(jiàn)Adv. Mater., 2020, DOI: 10.1002/adma.202000096.
論文鏈接：https://onlinelibrary.wiley.com/doi/10.1002/adma.202000096
