酚醛樹脂對(duì)丙烯酸酯橡膠阻尼性能的影響
時(shí)間:2005-09-22
魏春燕 張喜亮 李慧 吳馳飛
華東理工大學(xué)材料科學(xué)與工程學(xué)院，上海, 200237
阻尼材料能防止或減輕機(jī)械振動(dòng)對(duì)部件的破環(huán)，已經(jīng)越來(lái)越廣泛的應(yīng)用于火箭，汽車，高速軌道交通等軍需民用的許多領(lǐng)域，因而阻尼材料的研究也引起人們更多的關(guān)注。吳馳飛通過(guò)對(duì)高分子/小分子雜化體系的研究，提出了“有機(jī)小分子阻尼賦予劑”的概念，并且提出了一些構(gòu)筑阻尼峰的新理念[1, 2]。但是由于有機(jī)小分子本身的一些特性，該阻尼材料隨著時(shí)間的推移，基體高分子中的小分子易形成結(jié)晶，導(dǎo)致了材料的阻尼性能的下降。本文延續(xù)了吳馳飛設(shè)計(jì)阻尼材料的理念，嘗試?yán)猛瑯涌尚纬蓺滏I的、分子量較高且不易結(jié)晶的酚醛樹脂（PF）與丙烯酸酯橡膠（ACM）形成合金體系，研究其阻尼性能。
本研究所使用的酚醛樹脂的分子量與軟化點(diǎn)見(jiàn)下表：
1. 酚醛樹脂（PF）含量對(duì)共混體系（ACM/PF）阻尼性能的影響

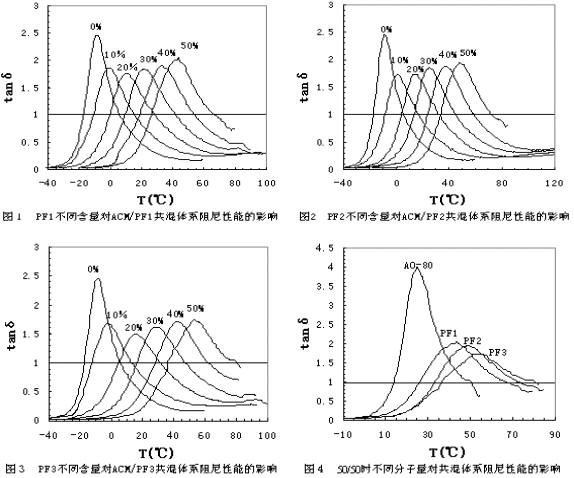

圖1，2，3分別為三種PF/ACM共混物的內(nèi)耗曲線。從圖中可以看出，PF的加入雖使純丙烯酸酯橡膠（ACM）的阻尼峰值降低，但隨著酚醛樹脂（PF）含量的增加，tanδ峰值由原來(lái)的-10℃左右上升到常溫，進(jìn)而上升到50℃左右。tanδ>1.0的溫度跨度也向高溫偏移，并且由最初的20多度最終增加到40多度。因此，PF是一種很好的阻尼賦予劑，可以通過(guò)調(diào)整其含量來(lái)調(diào)整阻尼材料的適用溫域和溫度跨度。
1. 酚醛樹脂（PF）的分子量對(duì)共混體系（ACM/PF）阻尼性能的影響。
圖4為PF/ACM(50/50)_共混物的內(nèi)耗曲線。由圖中可以看出，隨著PF分子量的增加，tanδ的峰值溫度逐漸向高溫偏移；而峰值卻隨著分子量的增加而降低。與位阻酚AO-80相比，當(dāng)?shù)头肿游镔|(zhì)含量同為50％時(shí)，雖然PF的加入使tanδ峰值有所降低，但tanδ>1.0的溫度范圍卻有所增加。而且，PF的分子量較大，不易結(jié)晶，且成本較低。綜上可知，酚醛樹脂是一種具有實(shí)用價(jià)值的較好的“阻尼賦予劑”，我們可以通過(guò)調(diào)節(jié)其添加量來(lái)調(diào)控體系的阻尼性能。而且可以添加適量的增塑劑來(lái)進(jìn)一步調(diào)節(jié)峰值位置，還可以嘗試加入適量的交聯(lián)劑使PF進(jìn)行適度交聯(lián)進(jìn)而降低內(nèi)耗峰的耗值而提高低溫、高溫時(shí)的tanδ值。
參考文獻(xiàn)：
1.Wu Chifei, T.Yamagishi, Y.Nakamoto, S.Ishida, K.Nitta, J. Polym. Sci.,: Part B: Polym. Phys., 38, 2843 (2000). [3]Wu Chifei, Chinese J. Polym. Sci., 21, 483 (2003).
致謝：本工作得到國(guó)家863計(jì)劃（2002AA333020）項(xiàng)目的資助
論文來(lái)源:2004年全國(guó)高分子材料科學(xué)與工程研討會(huì)論文集
