摘 要：利用介質阻擋放電設計并制作等離子體射流源，通入氣體放電產生均勻等離子體，調整氣體流速與流量將等離子體吹出放電裝置外，裝置外等離子體處于通常的大氣壓下，即可得到大氣壓下的低溫等離子體，將有機物材料置于放電裝置噴嘴口附近，通過等離子體中的高能粒子改變材料表面化學鍵，等離子體氧化反應引進了大量的含氧極性基團——羥基、羧基等，使得纖維材料表面的吸水性有明顯的提高。并指出低溫等離子體技術應用的前景和目前存在的問題。
2.2 實驗過程
將氬氣和其他反應氣體混合物饋入兩個套管之間的環形空間，使用石英作為介質絕緣層產生介質阻擋放電，宏觀上在兩個電極之間產生柔和的輝光且均勻無明顯起弧。將氣體以流速11slpm饋入兩個套管之間的環形空間，等離子體由噴嘴噴出裝置，在裝置外，氣體處于通常的大氣壓下。高分子材料聚丙烯（晴綸）置于放電裝置噴嘴附近，用前得到的大氣壓下的低溫等離子體對其進行處理，采用不同的實驗條件分別處理，觀察其親水性的處理效果。聚丙烯材料的親水性即接觸角的大小與放電等離子體所用的氣體種類、處理時間、氣體壓力、樣品溫度、放電功率、氣體流速等多種因素有關［1］。在本文中控制其他因素，僅改變氣體種類、氣體含量比例以及放電時間三個變量，觀察處理效果。具體實驗條件見下表。
表2-1 實驗條件
三、結果與分析
以氬氣作為工作氣體，得到穩定的放電，放電裝置中的等離子體呈均勻的乳白色，加大氣體流速可將等離子體吹出石英管約1cm左右,如圖3-1所示。
3.1 射頻等離子體放電光譜分析

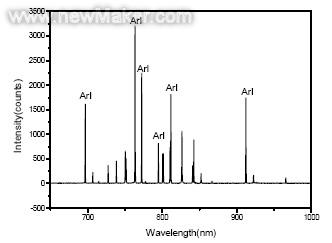

僅以氬氣作為工作氣體，等離子體的光譜如圖3-2，

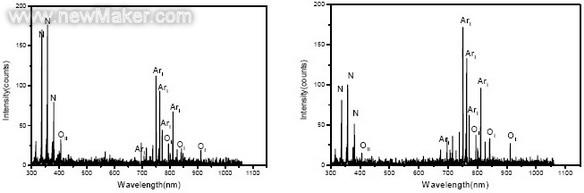

在電壓4000V的條件下對氬氣和0.1%的氧氣放電進行光譜掃描，如下圖3-3（a）在相同條件下對氬氣和0.2%的氧氣放電進行光譜掃描，如下圖3-3(b)
(a) (b)
圖3-3 不同流量的氧氣與氬氣混合氣體放電發射光譜圖
由圖中可以看出大部分譜線相同，圖3-3（b）中Ar的譜線強度較高，且O(777)的譜線強度較高。

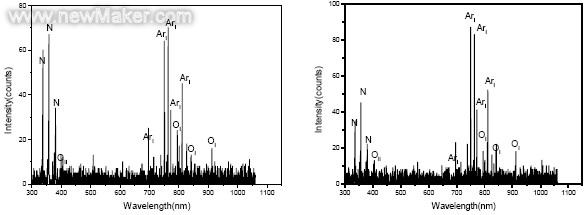

在電壓5360V的條件下對氬氣和0.1%的氧氣放電進行光譜掃描，如圖3-4（a），在相同條件下對氬氣和0.2%的氧氣放電進行光譜掃描，如圖3-4（b）
(a) 氬氣和0.1%的氧氣放電 (b)氬氣和0.2%的氧氣放電
圖3-4 不同流量的氧氣與氬氣混合氣體放電發射光譜圖
由圖中可以看出大部分譜線相同，圖3-4（b）中Ar的譜線強度較高，且O(777)的譜線強度較高。比較圖3-3和圖3-4，我們可以得出當提高放電強度，所有譜線強度均增強。
3.2 纖維表面吸濕改性效果分析
對于編號01僅以氬氣作為工作氣體時，用等離子體進行處理后可觀察到表面明顯的吸濕性改變，為處理時水滴在晴綸表面成圓球形，接觸角很大，表現出不親水性，而經過處理后水滴可以完全浸潤晴綸表面。過一段時間后在對處理過的晴綸材料再進行測試，發現退化效應很明顯，材料的表面體現出不親水性。
（2） 對于編號02、03及04，以氬氣和氧氣作為工作氣體時，當氧氣體積濃度為0.1%則放電時間對于處理效果無明顯影響，都能使材料呈現親水性，且將處理后的晴綸材料靜置一段時間后，至完成論文前再進行測試，并沒發現退化效應，處理效果仍存在，材料表面體現出親水性。

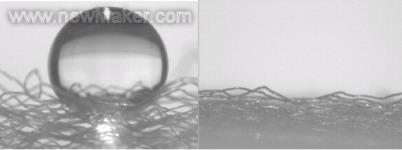

(a) 處理前 (b) 處理后
圖3-6 以氬氣和0.1%的氧氣放電處理效果

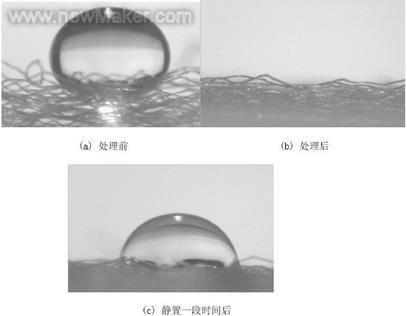

（3） 對于編號05,以氬氣和氧氣作為工作氣體，氧氣體積濃度為0.2%，放電時間為2分鐘，等離子體對材料表面能產生影響，呈現對水的親潤性，經過一段時間后在對處理過的晴綸材料再進行測試，發現有退化效應，材料的表面的親水性減弱，接觸角有明顯增大。

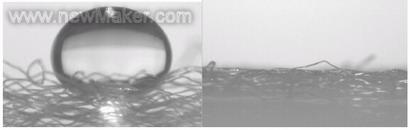

（4） 對于編號06,以氬氣和氧氣作為工作氣體，氧氣體積濃度為0.2%，放電時間為5分鐘，等離子體對材料表面能產生影響，呈現對水的親潤性，且將處理后的晴綸材料靜置一段時間后，至完成論文前再進行測試，并沒發現退化效應，處理效果仍存在，材料表面體現出親水性。
且將處理后的晴綸材料靜置一段時間后，至完成論文前再進行測試，并沒發現退化效應，處理效果仍存在，材料表面體現出親水性。
四、 結論
以氬氣作為工作氣體我們可以得到穩定的放電的射頻等離子體源，放電裝置中的等離子體呈均勻的乳白色，加大氣體流速可將等離子體吹出石英管約1cm左右。以氬氣為工作氣體放電對材料進行處理時，等離子體對材料主要是刻蝕作用，材料經等離子體處理后表面產生了大量的自由基，從處理區域取出后與空氣中的氧氣等物質反應，產生含氧親水基團。所以聚丙烯表面的親水性有很大改變。但是空氣中的氧以分子形式存在，材料表面的自由基于其作用不夠穩定容易產生退化，在靜置一段時間后表面的親水基團消失，聚丙烯仍呈現出對水的不浸潤性。
當氣體混合物中含有氧氣這種反應氣體時，產生氧等離子體，由于O的化學活性，直接與有機大分子鏈結合，產生大量含氧的親水基團，讓聚丙烯對水浸潤。然而在氧等離子體中，反應氣體氧的比例會對處理后親水性的退化有很大影響。當氧氣含量為0.1%時，聚丙烯處理過后基本不產生退化效應，然而當氧氣含量為0.2%時，聚丙烯處理過后很快會產生退化效應，且放電時間也有影響，時間長者處理效果退化效應不明顯。因此可以得出雖然由于氧的化學活性反應引進了大量的含氧極性基團——羥基、羧基等，對材料表面有刻蝕作用，使得纖維材料表面的吸水性有明顯的提高，但并不是反應氣體含量越高越好，對于不同材料的刻蝕條件是不同的。由于氧氣對放電過程是起到抑制的作用，氧氣含量越高放電效果越弱，所以當氧氣含量為0.2%時處理有效果但退化非常明顯，此時增加放電時間將有助于減小退化效應的影響。就本實驗的結果，可以看出要使得聚丙烯親水性得到改善，并退化效應最小，我們應使用11slpm氬流、0.1%的氧氣。
五、 目前等離子體處理材料表面的展望及仍存在的問題
非平衡等離子體中的電子成分和離子成分雖然都分別地達到能量的麥氏分布，但整個系統處于非熱平衡狀態即電子的溫度比較高，粒子的溫度很低（相當于工作氣體的溫度），將這種等離子體應用于材料表面改性，優點很多。等離子體的高能電子與中性原子碰撞能斬斷化學鍵、激發和激活工作氣體。傳統表面改性所需的化學反應離不開高溫，但非平衡等離子體的化學反應在接近室溫的條件下就可以進行，這對于節約能源和簡化裝置，尤其是保護基體性質不變起著重要作用［2］，同時，等離子體的離子可被鞘層電場加速到幾百以至幾千電子伏的能量，這種高能粒子轟擊基體表面進行刻蝕，從而極大的改變了表面的性能。
但在低溫等離子體技術的研究及開發應用中，需要完成對低溫等離子體產生機理、加工工藝過程、工藝結果評價、工藝控制技術和裝置及工藝優化的研究，由于低溫等離子體是一個有多種粒子組成的復雜系統，其內部及等離子體與固體表面存在多種物理、化學過程，而且易于受各種外場與自生場（電場、磁場、電磁場、光場）的影響，與加工工藝有關的因素多、參數范圍大、過程復雜，因而大多數過程的機理圖像還不夠清晰、完整，難以確定用以在線反饋控制的內部參量，還不能解決一些非線性變化及不穩定性造成的重復性差的問題［3］。在反映初始條件與最后工藝結果的因果分析中，工藝結果的評價需要采用先進、可靠的再現檢測及分析技術，這在一定程度上增加了研究經費的投入和技術難度。在裝置和工藝的優化中，雖然以流體力學、動力學方法為基礎的數值分析可以描述等離子體產生、輸運過程，但目前多數數值分析模型不夠完善，不能藉此進行計算機輔助設計（CAD），裝置設計和工藝優化中的大部分工作仍然以實驗探索為主，因而裝置的開發周期長，耗資大［4］。在應用中，低溫等離子體技術還存在工藝局限或技術極限，如在特征尺寸小于0.1μm深亞微米集成電路制造工藝中，荷電粒子不僅在刻蝕過程和薄膜沉積中帶來表面損傷，而且限制了刻蝕寬度［5］。高分子材料經過等粒子表面改性后，易發生退化效應。
