åQÀL‘˜è¦ï¼½ç”¨äºŽåˆ¶å¤‡æ··å‡åœŸæ˜¯åºŸæ—§Š™¡èƒ¶¾l¼åˆåˆ©ç”¨çš„é‡è¦é€”径之一åQŒæ©¡èƒ¶æØœå‡åœŸå…ähœ‰è¾ƒå¥½çš„抗弯性能åŠæŠ—冲击性能ã€è€ç£¨èš€æ€§èƒ½ä»¥åŠé™å™ªæ€§èƒ½åQŒä½†ä¹Ÿè¡¨çŽ°å‡ºè¾ƒå·®çš„工作性能ã€åŠ›å¦æ€§èƒ½ã€æŠ—氯离å渗é€æ€§èƒ½å’Œå¹²¾~©æ€§èƒ½åQŒè¿™ä¹Ÿé™åˆ¶äº†Š™¡èƒ¶æ··å‡åœŸçš„推广。本文探讨了Š™¡èƒ¶æ··å‡åœŸçš„主è¦ç‰¹ç‚¹å’Œç¼ºç‚¹ï¼Œòq¶åœ¨åˆ†æžå¯¹åº”æˆå› 的基¼‹€ä¸Šï¼ŒæŽ¢è®¨äº†æ”¹å–„橡胶æØœå‡åœŸæ€§èƒ½çš„主è¦æŽªæ–½ï¼ŒåŒ…括¾l†åŒ–Š™¡èƒ¶é¢—ç²’åQŒå¤–掺矿物掺åˆæ–™ä»¥åŠŠ™¡èƒ¶è¡¨é¢æ”ÒŽ€§ï¼ˆNaOH 处ç†ã€æ°§åŒ–å’Œ¼‹«åŒ–ã€UV è€åŒ–处ç†ã€é¢„包覆ã€ç¡…烷å¶è”剂åQ‰ç‰ã€?
引言
æ¯å¹´ä¸–ç•Œå„地产生大é‡çš„废旧轮胎，其举l大部分填埋处ç†æˆ–è€…ç›´æŽ¥éœ²å¤©å †æ”¾ï¼Œå¯¹çŽ¯å¢ƒé€ æˆäº†è¾ƒå¤§çš„è´Ÿè·åQŒå¦‚何处¾|®åºŸæ—§è½®èƒŽå·²æˆäØ“å›½å†…å¤–ç ”½I¶çš„çƒç‚¹[1-3]。采用废旧轮胎制备橡胉™¢—¾_’å’ŒŠ™¡èƒ¶¾_‰ï¼Œòq¶åˆ†åˆ«å–代集料和胶å‡æ料用于制备Š™¡èƒ¶æ··å‡åœŸï¼Œæ˜¯å›½å†…å¤–ç ”ç©¶åºŸæ—§è½®èƒŽå¤„ç½®çš„ä¸»è¦æ–¹å‘之一[4,5]。橡胶æØœå‡åœŸå…ähœ‰ä¸€¾pÕdˆ—优良的性能åQŒåŒ…括密度低ã€åšg展性较好ã€æŠ—冲击能力高ã€å‡éœ‡é™å™ªä»¥åŠéš”çƒæ€§èƒ½å¥½ç‰[6]。但ç”׃ºŽŠ™¡èƒ¶é¢—粒与天焉™›†æ–™ä»¥åŠæ©¡èƒ¶ç²‰ä¸Žèƒ¶å‡æ料之间的差异较大åQŒä‹É得橡胶æØœå‡åœŸä¸Žæ™®é€šæØœå‡åœŸåœ¨å·¥ä½œæ€§èƒ½ã€åŠ›å¦æ€§èƒ½ã€è€ä¹…性能½{‰æ–¹é¢å…·æœ‰è¾ƒå¤§å·®å¼‚。众多å¦è€…指出[7-9]åQŒæ©¡èƒ¶æØœå‡åœŸçš„性能ž®¤å…¶æ˜¯åŠ›å¦æ€§èƒ½é€šå¸¸è¦åŠ£äºŽæ™®é€šæØœå‡åœŸåQŒå¦‚何改善橡胶æØœå‡åœŸçš„性能也是废旧轮胎Š™¡èƒ¶¾l¼åˆåˆ©ç”¨çš„è¦ç‚V€?
1 Š™¡èƒ¶æ··å‡åœŸçš„主è¦ç‰¹ç‚¹
1.1 抗弯性能åŠæŠ—冲击性能
Š™¡èƒ¶æ··å‡åœŸçš„抗弯ã€æŠ—冲击性能å‡ä¼˜äºŽæ™®é€šæØœå‡åœŸåQŒä¸»è¦æ˜¯ç”׃ºŽŠ™¡èƒ¶çš„弹性模é‡æ›´ž®[10]åQŒè·è½½ä½œç”¨ä¸‹Š™¡èƒ¶æ··å‡åœŸå…·æœ‰æ›´å¥½çš„å˜åŞ能力。Al-Tayeb[11] 通过调整Š™¡èƒ¶é¢—粒的掺é‡åˆ¶å¤‡äº†å¼ÒŽ€§æ¨¡é‡è¾ƒæ™®é€šæØœå‡åœŸä½Žçº¦87% 的橡胶æØœå‡åœŸåQ›Turatsinze[7] 指出Š™¡èƒ¶é¢—粒会凞®å¼¯æ›²è·è½½ä¸‹æ··å‡åœŸå†…部的裂纹扩展速率åQŒä‹É得橡胶æØœå‡åœŸçš„å˜å½¢èƒ½åŠ›æ›´å¤§ï¼›Miller[12] 指出大掺é‡æ©¡èƒ¶æØœå‡åœŸåQˆæŽºé‡ï¼ž60%åQ‰å…·æœ‰è¾ƒå¥½çš„抗弯曲性能åQŒä¸»è¦æ˜¯Š™¡èƒ¶å¢žå¼ºäº†æØœå‡åœŸå—弯时的应力å¸æ”¶å’Œé‡Šæ”¾èƒ½åŠ›ï¼Œè€Œè¿™ä¹Ÿèµ‹äºˆäº†Š™¡èƒ¶æ··å‡åœŸæ›´ç‰ÒŽ®Šçš„用途，如é“路基¼‹€åž«å±‚ã€å…¬è·¯èµ\é¢æ–½å·¥ã€æœºåœø™·‘é“ç‰åQ›Xue[13] ç ”ç©¶äº†æ©¡èƒ‰™¢—¾_’å–ä»?%ï½?0% 的粗集料åŽæØœå‡åœŸçš„动æ€å’Œé™æ€åŠ›å¦æ€§èƒ½åQŒåƈ指出Š™¡èƒ¶é¢—粒能明昑֢žåŠ æØœå‡åœŸçš„阻ž®¼æ¯”åQˆå¢žåŠ 约62%åQ‰ï¼Œä¸”橡胶æØœå‡åœŸçš„抗震能力è¦æ˜Žæ˜¾ä¼˜äºŽå¯¹ç…§¾l„（æ高¾U?7%åQ‰ï¼›Gupta[14] 采用Š™¡èƒ¶¾U¤ç»´ä»£æ›¿¾l†é›†æ–™åˆ¶å¤‡çš„Š™¡èƒ¶æ··å‡åœŸï¼Œå…‰™™å¼ÒŽ€§æ¨¡é‡å’ŒåŠ¨æ€å¼¹æ€§æ¨¡é‡è¾ƒæ™®é€šæØœå‡åœŸå‡æœ‰è¾ƒå¤§çš„é™ä½Žï¼Œè¯´æ˜ŽŠ™¡èƒ¶æ··å‡åœŸæœ‰è¾ƒé«˜çš„弹性，其å¯ä½œäؓ建ç‘的抗扰动ã€å†²å‡È»„æˆéƒ¨åˆ†åŠé˜²æ’ž¾l“构。æ¤å¤–，Liu[15] 指出Š™¡èƒ¶é¢—ç²’å–代¾l†é›†æ–™åŽæ··å‡åœŸçš„疲劳寿命很好的Weibull 分布åQŒåœ¨ç›¸åŒçš„应力水òq³ä¸‹åQŒæ©¡èƒ¶æØœå‡åœŸçš„疲力_¯¿å‘½å’ŒåŠ¨æ€åº”å˜å€ÆD¦é«˜äºŽæ™®é€šæØœå‡åœŸã€?
1.2 è€ç£¨èš€æ€§èƒ½
Š™¡èƒ¶æ··å‡åœŸçš„è€ç£¨èš€æ€§æ¯”普通æØœå‡åœŸè¦å¥½åQŒä¸»è¦æ˜¯ç”׃ºŽ¼‚¨èš€æ€§èƒ½ä¸ŽæØœå‡åœŸçš„抗拉强度以åŠæ–裂韧性相养I¼Œè€Œä¸ŽæŠ—压强度兌™”ä¸å¤§ã€‚KANG[16] 指出Š™¡èƒ¶é¢—粒能æ高æØœå‡åœŸçš„è€ç£¨æ€§ï¼Œ˜q˜èƒ½å匼‹…ç°½{‰æŽºåˆæ–™˜q›ä¸€æ¥æ”¹å–„æØœå‡åœŸè€ç£¨æ€§ï¼›äº¢æ™¯ä»˜[17] 指出普通æØœå‡åœŸè¡¨å±‚‹¹†ä½“¼‚¨èš€åŽï¼Œè£”Rœ²çš„骨料磨蚀力的扰动而äñ”生剥è½ï¼Œä½¿å¾—æ··å‡åœŸè€ç£¨æ€§è¾ƒå·®ï¼›Š™¡èƒ¶æ··å‡åœŸå—¼‚¨èš€åŽè£¸éœ²çš„Š™¡èƒ¶å¯å¸æ”¶ç£¨èš€˜q‡ç¨‹ä¸çš„冲击能é‡åQŒæ•…而表现出相对较高的è€ç£¨èš€æ€§ï¼›Thomas[2] 指出Š™¡èƒ¶æ··å‡åœŸåœ¨¼‚¨èš€˜q‡ç¨‹ä¸ï¼ŒæŸ”性的Š™¡èƒ¶èƒ½åƒâ€œåˆ·åâ€ä¸€æ ·å¼±åŒ–磨料对‹¹†ä½“的磨蚀作用。橡胶æØœå‡åœŸè€ç£¨æ€§è¾ƒä½»I¼Œ¼‹®ä¿äº†å…¶å¯ç”¨äºŽèµ\é¢ä»¥åŠæ°´å·¥ç‰å¯ÒŽØœå‡åœŸ¼‚¨èš€æ€§èƒ½è¦æ±‚较高的工½E‹ã€?
1.3 é™å™ªæ€§èƒ½
Š™¡èƒ¶æ··å‡åœŸå…·æœ‰è¾ƒå¥½çš„é™å™ªæ€§èƒ½åQŒä¸»è¦æ˜¯ç”׃ºŽŠ™¡èƒ¶èµ·åˆ°äº†å¸æ”¶èƒ½é‡çš„作用åQšæ¨è‹¥å†²[18] 采用‘…声波测试橡胶æØœå‡åœŸçš„动模é‡åQŒç”¨ä»¥é—´æŽ¥åæ˜ æ©¡èƒ¶æØœå‡åœŸå‡æŒ¯é™å™ªç‰ÒŽ€§ï¼Œ¾l“果表明éšç€Š™¡èƒ¶æŽºé‡çš„å¢žåŠ ï¼Œæ··å‡åœŸçš„动模é‡è¶Šæ¥è¶Šä½Žï¼ŒåÏx©¡èƒ¶æØœå‡åœŸå…ähœ‰è¾ƒå¥½çš„é™å™ªæ€§èƒ½åQ›å¾˜q锋[19] 采用Š™¡èƒ¶çƒæ’žå‡ÀLØœå‡åœŸè¯•å—æ¥æ¨¡æ‹ŸèžR轮与路é¢çš„碰撞噪韻I¼Œòq¶æŒ‡å‡ºæ©¡èƒ¶æØœå‡åœŸèƒ½æœ‰æ•ˆé™ä½Žå™ªéŸ›_ˆ†è´ï¼ŒŠ™¡èƒ¶æ··å‡åœŸçš„é™å™ªåŽŸç†ä¸Žå¼•æ°”剂ç›æ€¼¼åQŒèƒ¶¾_‰å¢žå¤§äº†æ··å‡åœŸå†…部å”隙，òq¶è“våˆîCº†è€—散声æ‡L能é‡çš„作用；Zeno G[20] ˜q˜æŒ‡å‡ºï¼Œæ··å‡åœŸé™å™ªç‰¹æ€§ä¸Žè‡ªèín密度相关åQŒæ©¡èƒ¶æØœå‡åœŸçš„密度低åQŒæ•…而å¸å£°ç³»æ•°æ›´å¤§ï¼Œé™å™ªæ•ˆæžœæ›´ä½³åQŒå› æ¤æ©¡èƒ¶æØœå‡åœŸå…ähœ‰æ›´å¥½çš„èµ\用性能ã€?
2 Š™¡èƒ¶æ··å‡åœŸçš„主覾~ºç‚¹
2.1 工作性能
Š™¡èƒ¶é¢—粒与普通集料以åŠæ©¡èƒ¶ç²‰ä¸Žèƒ¶å‡ææ–™å‡æœ‰è¾ƒå¤§å·®å¼‚，使得Š™¡èƒ¶å¯ÒŽØœå‡åœŸçš„性能有较大媄å“。橡胉™¢—¾_’æ˜¯ç”±åºŸæ—§æ©¡èƒ¶è½®èƒŽç ´¼„Žåˆ¶å¾—，å¯ç”¨äºŽå–代粗¾l†é›†æ–™ã€‚Cairns[21] 采用20mm ¾_’径Š™¡èƒ¶é¢—ç²’å–代¾_—集料，òq¶æŒ‡å‡ø™‹¥Š™¡èƒ¶æŽºé‡å¤§äºŽ50%åQŒåˆ™æ–°æ‹Œæ··å‡åœŸå‡ ä¹Žæ— åè½åº¦ï¼›Guneyisi[22] 采用4.5mm ¾_’径Š™¡èƒ¶é¢—ç²’å–代¾l†é›†æ–™ï¼Œòq¶æŒ‡å‡ºéšç€Š™¡èƒ¶æŽºé‡çš„å¢žåŠ ï¼Œæ··å‡åœŸçš„工作性能å˜å·®åQŒå½“掺é‡ä¸?0% æ—¶æØœå‡åœŸå‡ 乎丧失工作性能。橡胉™¢—¾_’粒形差ã€è¡¨é¢ç²—¾p™ã€é¢—¾_’骨架结构差åQŒä¸”å¸æ°´çŽ‡è¾ƒæ™®é€šé›†æ–™å¤§åQŒä‹É得橡胉™¢—¾_’å–代集料åŽæ··å‡åœŸçš„工作性能å˜å·®ã€‚橡胶粉是由Š™¡èƒ¶é¢—ç²’¾l粉¼‚¨åˆ¶å¾—，å¯ç”¨äºŽå–代胶å‡æ料：Batayneh[23] 指出åQŒæ©¡èƒ¶ç²‰çš„密度远ž®äºŽèƒ¶å‡ææ–™åQŒéšç€æŽºé‡çš„å¢žåŠ æµ†ä½“å˜è½»ï¼Œæ··å‡åœŸçš„åè½åº¦éš‹¹†ä½“密度é™ä½Žè€Œé™ä½Žã€‚æ¤å¤–，Š™¡èƒ¶¾_‰è¡¨é¢ç²—¾p™ï¼Œéœ€è¦æ›´å¤šæµ†ä½“包覆，故而橡胶粉混å‡åœŸå·¥ä½œæ€§è¾ƒå·®ã€‚橡胶对混å‡åœŸæ€§èƒ½çš„媄å“与å†ç”Ÿéª¨æ–™ä»¥åŠæœºåˆ¶ç ‚ç±»ä¼û|¼Œå¯å‚ç…§åŽè€…在实际工程应用ä¸çš„改善措施åQŒå¦‚采用ä¸åŒ¾_’çñ”颗粒åˆç†æé…以åÅžæˆåµŒæŒ¤ç»“构，外掺矿物掺åˆæ–™é™ä½Žæµ†ä½“çš„¾_˜èšæ€§åƈæ高混å‡åœŸå¯†å®žåº¦åQŒæ高胶å‡æ料用é‡ä»¥åŠä‹É用高效å‡æ°´å‰‚½{‰ã€‚Bignozzi[4] 通过调整Š™¡èƒ¶é¢—ç²’¾U§é…å’Œå‡æ°´å‰‚掺é‡é…制出橡胶掺é‡äØ“22%ï½?3%且工作性能较佳的æØœå‡åœŸã€?
2.2 抗压强度
制约Š™¡èƒ¶åº”用于æØœå‡åœŸä¸çš„主è¦åŽŸå› 是其å¯ÒŽØœå‡åœŸå¼ºåº¦çš„媄å“。橡胶硬度远低于普通集料和水惔‹¹†ä½“åQŒä‹É得橡胶æØœå‡åœŸçš„抗压强度低于普通æØœå‡åœŸåQŒåƈ且橡胶掺é‡è¶Šå¤§ï¼Œæ··å‡åœŸå¼ºåº¦é™ä½Žè¶Šæ˜Žæ˜¾ã€‚Geso?lu[24] 指出Š™¡èƒ¶æ··å‡åœŸå¼ºåº¦å¢žé•‰K€ŸçŽ‡è¾ƒæ™®é€šæØœå‡åœŸæœ‰æ˜Žæ˜¾ä¸‹é™ï¼Œòq¶æœ€¾lˆå¯¼è‡´æ©¡èƒ¶æØœå‡åœŸå¼ºåº¦è¾ƒä½Žã€‚Eldin[25] 指出åQŒæ©¡èƒ‰™¢—¾_’å–代全部粗集料时æØœå‡åœŸå¼ºåº¦ä¸‹é™¾U?5%åQŒå–代全部细集料时强度下é™çº¦65%。Shu[26] 指出åQŒæ©¡èƒ‰™™ä½ŽæØœå‡åœŸå¼ºåº¦ä¸»è¦æ˜¯ç”±äºŽï¼šåQ?åQ‰è¡¨é¢æ†Žæ°´çš„特å¾ä½¿å¾—Š™¡èƒ¶ä¸Žæ°´æ³¥ä¹‹é—´çš„¾l“åˆèƒ½åŠ›è¾ƒå·®åQŒç¡¬åŒ–åŽçš„ç•Œé¢ç»“构较差；åQ?åQ‰æ©¡èƒ¶æŽºå…¥ç›¸å½“于在æØœå‡åœŸä¸å¼•å…¥äº†å¤§é‡â€œæ°”å”â€ï¼Œå—力时气å”ä½¾|®å—力集ä¸æ•…而更易äñ”生开裂。æ¨æ˜¥å³°[1] ˜q˜æŒ‡å‡ºæ©¡èƒ‰™š¾ä»¥è¢«æ°´æƒ”‹¹†å……分包裹，在浆体与Š™¡èƒ¶çš„ç•Œé¢å¤„å½¢æˆå¤§é‡å”éš™åQŒå¢žå¤§äº†æ··å‡åœŸçš„å”隙率，故而é™ä½ŽæØœå‡åœŸçš„强度。Fakhri[27] 则指出橡胉™¢—¾_’å–代细集料æ—Óž¼Œ¾l†é›†æ–™æ˜“上æÕQ使得试äšg™å‰™ƒ¨Š™¡èƒ¶é¢—ç²’˜q‡äºŽå¯†é›†åQŒåÅžæˆç»“构缺陷区˜q›è€Œé™ä½ŽæØœå‡åœŸçš„强度ã€?
但也有å¦è€…指出，在较低掺é‡ä¸‹åQŒæ©¡èƒ¶æØœå‡åœŸçš„强度与普通æØœå‡åœŸç›¸å½“åQŒç”šè‡Ïx›´ä½»I¼šGanjian[28] 指出Š™¡èƒ¶æŽºé‡åQˆå–代细集料åQ‰ï¼œ5% æ—Óž¼Œæ··å‡åœŸå¼ºåº¦ä¸ä¼šäñ”生较大å˜åŒ–ï¼›Omid[29]指出éšç€Š™¡èƒ¶é¢—粒掺é‡åQˆå–代细集料åQ‰å¢žåŠ ，Š™¡èƒ¶æ··å‡åœŸæŠ—压强度整体呈é™ä½Ž‘‹åŠ¿åQŒä½†å½“橡胉™¢—¾_’掺é‡äØ“5% æ—Óž¼Œæ··å‡åœŸçš„å¼ºåº¦å‡ ä¹Žä¸å˜åQŒå¯èƒ½æ˜¯ç”׃ºŽŠ™¡èƒ¶é¢—粒改善了粗集料和细集料所形æˆçš„骨架结构；Silva[30] 采用10% Š™¡èƒ¶é¢—ç²’å–ä»£æ²³ç ‚åˆ¶å¤‡å‡ºå¼ºåº¦è¾ƒ¾U¯æ²³ç ‚更高的路é¢ç –，òq¶æŒ‡å‡ºå«é‡ä¸€å®šä¸”å‡åŒ€åˆ†å¸ƒçš„橡胉™¢—¾_’å倒能够分散应力ã€?
2.3 è€ä¹…性能
2.3.1 抗氯¼›Õd渗é€æ€§èƒ½
Š™¡èƒ¶å¯ÒŽØœå‡åœŸæŠ—æ°¯¼›Õd渗é€æ€§èƒ½çš„媄å“ç›®å‰æ¯”较有争议åQŒæœ‰å¦è€…认为橡胶ä¸åˆ©äºŽæ··å‡åœŸçš„抗渗é€æ€§èƒ½åQšGeso?lu[24] 指出Š™¡èƒ¶æ··å‡åœŸçš„抗氯¼›Õd渗é€æ€§èƒ½æ˜¾è‘—低于普通æØœå‡åœŸåQŒä¸”主è¦æ˜¯è¾ƒå·®çš„ç•Œé¢ç‰¹å¾æ‰€è‡ß_¼›Oikonomou[31] 指出了当Š™¡èƒ¶é¢—ç²’å–代2.5%ï½?5% 的细集料æ—Óž¼Œæ··å‡åœŸçš„抗氯¼›Õd渗é€æ€§èƒ½é™ä½Ž14%ï½?5%。有的å¦è€…认为橡胶对混å‡åœŸæŠ—渗é€æ€§èƒ½å½±å“ä¸å¤§åQšGupta[14] ç ”ç©¶äº†ä¸åŒæ°´èƒ¶æ¯”åQ?.4ï½?.5åQ‰åŠä¸åŒŠ™¡èƒ¶é¢—粒掺é‡åQ?ï½?0%åQ‰ä¸‹Š™¡èƒ¶æ··å‡åœŸçš„抗氯¼›Õd渗é€æ€§èƒ½åQŒåƈ指出å„组抗氯¼›Õd渗é€æ€§èƒ½çš„å˜åŒ–åÆˆæ— è§„å¾‹æ€§ï¼ŒåÏx©¡èƒ¶çš„掺é‡ä¸ŽæØœå‡åœŸæŠ—æ°¯¼›Õd渗é€æ€§èƒ½å˜åŒ–òq¶ä¸ç›¸å…³ã€‚还有的å¦è€…认为橡胶能够改善æØœå‡åœŸçš„抗渗性能åQšDong[32] 指出掺橡胉™¢—¾_’æØœå‡åœŸåQ?ï½?0%åQ‰çš„抗氯¼›Õd渗é€ç³»æ•°è¾ƒå¯¹ç…§¾l„高¾U?0%ï½?0%åQ›Al-Akhras[33] 指出5% å’?0% 掺é‡ä¸‹ï¼ŒŠ™¡èƒ¶¾_‰åˆ¶å¾—çš„Š™¡èƒ¶æ··å‡åœŸæŠ—氯离å渗é€æ€§èƒ½è¾ƒæ™®é€šæ€§èƒ½æ›´ä½³åQŒåƈ且解释äØ“ž®é¢—¾_’橡胶粉的填充效果é™ä½Žäº†æ··å‡åœŸçš„å«æ°”é‡ï¼›Thomas[34] 指出Š™¡èƒ¶é¢—ç²’å–代¾l†é›†æ–™çš„比例ä¸?.5%ï½?.5% æ—Óž¼Œæ··å‡åœŸï¼ˆW/C=0.4, 0.45åQ‰çš„抗氯¼›Õd渗é€æ€§èƒ½è¾ƒæ™®é€šæØœå‡åœŸæ›´ä½³ã€‚èòEå¼‚çš„ç ”ç©¶¾l“果主è¦æ˜¯è¯•éªŒæ¡ä»¶ä¸¾lŸä¸€é€ æˆçš„，故而应¾l“åˆå®žé™…应用ä¸çš„具体æ¡äšg˜q›è¡ŒæŽ¢è®¨ã€?
2.3.2 òq²ç¾ƒæ€§èƒ½
Š™¡èƒ¶¾U¦æŸ‹¹†ä½“收羃å˜åŞ能力ž®ï¼Œä½¿å¾—Š™¡èƒ¶æ··å‡åœŸçš„收羃è¦æ¯”普通æØœå‡åœŸçš„大åQŒä¸é€‚用于体¿U¯ç¨³å®šæ€§è¦æ±‚较高的¾l“æž„[35]。Sukontasukkul[36] 指出Š™¡èƒ¶æ··å‡åœŸçš„òq²ç‡¥æ”¶ç¾ƒä¸Žæ©¡èƒ¶æŽºé‡åŠé¢—ç²’¾_’径相关åQŒæŽºé‡è¶Šå¤§ï¼Œ¾_’径‘Šç»†åQŒæØœå‡åœŸçš„收¾~©é‡‘Šå¤§åQ?0% 掺é‡ä¸‹æ©¡èƒ‰™¢—¾_’å’ŒŠ™¡èƒ¶¾_‰æØœå‡åœŸçš„收¾~©çŽ‡åˆ†åˆ«ä¸?.0% å’?.13%åQŒä¸»è¦æ˜¯ç”׃ºŽŠ™¡èƒ¶¾_‰è“våˆîCº†¾cÖM¼¼äºŽâ€œå¼¹½§â€çš„作用åQŒèƒ½ä¸ŽæØœå‡åœŸååŒå˜åÅž˜q›è€Œäñ”生较大收¾~©ã€‚虽然橡胶æØœå‡åœŸçš„干燥收¾~©è¾ƒå¤§ï¼Œä½†æØœå‡åœŸæŠ—开裂性能å´æ¯”普通æØœå‡åœŸæ›´ä½³åQŒä¸»è¦æ˜¯Š™¡èƒ¶æ··å‡åœŸå…·æœ‰æ›´å¥½çš„韧性。Turatsinze[37] 开展了掺橡胶细¾_‰ç ‚‹¹†çš„圆环开裂试验，òq¶æŒ‡å‡ºæ©¡èƒ¶ä¸ä»…å¯ä»¥åšg¾~“开裂时é—ß_¼Œ˜q˜å¯ä»¥å‡ž®è£‚¾~宽度和深度åQŒè¿›è€Œæ”¹å–„æØœå‡åœŸçš„开裂性能åQ›Mohammadi[38] é€šè¿‡ç ”ç©¶Š™¡èƒ¶é¢—ç²’æ··å‡åœŸè¯•ä»¶çš„æŸç¼šå¼€è£‚性能指出åQŒéšç€Š™¡èƒ¶æŽºé‡å¢žåŠ åQŒæØœå‡åœŸòq²ç‡¥è£‚ç¼å®½åº¦å‘ˆå…ˆé™ä½ŽåŽå¢žåŠ çš„‘‹åŠ¿åQ?0% 掺é‡ä¸‹æØœå‡åœŸçš„裂¾~宽度最‹¹…，å³ä¸€å®šæŽºé‡çš„Š™¡èƒ¶é¢—粒能改善æØœå‡åœŸçš„开裂性能ã€?
3 Š™¡èƒ¶æ··å‡åœŸæ€§èƒ½çš„主è¦æ”¹å–„措æ–?/strong>
3.1 ¾l†åŒ–Š™¡èƒ¶é¢—ç²’

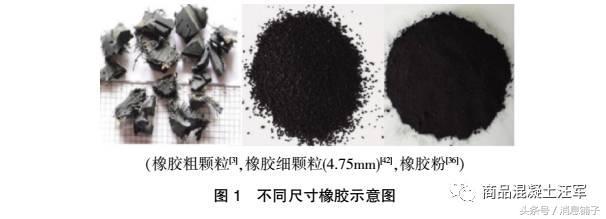

ä¸åŒž®ºå¯¸çš„橡胉™¢—¾_’外观è§å›?ã€?
Š™¡èƒ¶é¢—ç²’å–代¾_—集料制备橡胶æØœå‡åœŸåQŒç›¸å½“于在æØœå‡åœŸä¸å¼•å…¥ç²—大的气å”åQŒå¯¹æ··å‡åœŸçš„强度½{‰æ€§èƒ½æžäØ“ä¸åˆ©åQŒè§£å†›_Šžæ³•ä¹‹ä¸€æ˜¯å°†å…¶è¿›è¡Œç»†åŒ–，利用Š™¡èƒ¶¾l†é¢—¾_’å–代细集料åQŒæˆ–者利用橡胶粉å–代胶å‡æ料。Ganjian[28]ç ”ç©¶äº†æ©¡èƒ‰™¢—¾_’å’ŒŠ™¡èƒ¶¾_‰å¯¹æ··å‡åœŸåŠ›å¦æ€§èƒ½çš„媄å“，当掺é‡äØ“7%ï½?0%æ—Óž¼ŒŠ™¡èƒ¶é¢—ç²’æ··å‡åœŸå¼ºåº¦é™ä½Žçº¦20%ï½?0%åQŒè€Œæ©¡èƒ¶ç²‰æ··å‡åœŸå¼ºåº¦åªé™ä½Ž¾U?0%ï½?3%åQŒä¸»è¦æ˜¯æ‰¿è²æ—¶è£‚¾U¹ä¼šå›´ç»•Š™¡èƒ¶é¢—粒周围形æˆòq¶å¿«é€Ÿæ‰©å±•è‡³æ•´ä¸ª¾l“æž„åQŒè€Œç»†åŒ–çš„Š™¡èƒ¶å¯ç¼“和应力集ä¸çŽ°è±¡ï¼Œæ•…而æØœå‡åœŸæ€§èƒ½æ›´ä½³ã€‚Geso?lu[39]指出Š™¡èƒ¶¾_—颗¾_’会é™ä½Žæ··å‡åœŸçš„抗渗性，相劙¡èƒ¶¾l†é¢—¾_’会æ高混å‡åœŸçš„抗渗性，主è¦æ˜¯ç”±äºŽæ©¡èƒ¶ç»†é¢—粒能填充在¾_—集料的å”隙之ä¸åQŒå¼±åŒ–了Š™¡èƒ¶¾_—颗¾_’与混å‡åœŸçš„薄弱的界é¢ã€‚Mehmet[40]指出当橡胶粗颗粒ã€æ©¡èƒ¶ç»†é¢—ç²’åŠæ©¡èƒ¶ç²‰åˆ†åˆ«å–代¾_—集料ã€ç»†é›†æ–™ä»¥åŠèƒ¶å‡ææ–™æ—Óž¼ŒŠ™¡èƒ¶¾_’度‘Šç»†åQŒæ©¡èƒ¶æØœå‡åœŸçš„强度æŸå¤ÞqŽ‡‘Šå°åQŒæŠ—å†ÀL€§èƒ½‘Šå¥½åQŒæ°´æ¸—é€æ·±åº¦è¶Šä½Žã€‚橡胶粉混å‡åœŸå…·æœ‰è¾ƒå¥½çš„强度和抗渗性是ç”׃ºŽåQšï¼ˆ1åQ‰æ©¡èƒ¶ç²‰å¯ä»¥å¡«å……æ··å‡åœŸå†…部的有害å”éš™åQŒæ高了混å‡åœŸå¯†å®žåº¦åQ›ï¼ˆ2åQ‰æ©¡èƒ¶ç²‰çš„憎水特性增大了混å‡åœŸå†…部水的渗‹¹é˜»åŠ›ï¼Œå‰Šå¼±äº†æ¯›¾l†å”é“çš„å¸æ°´ä½œç”¨ã€‚æ¤å¤–，Khalo[41]指出Š™¡èƒ¶¾_‰è¿˜å¯ä»¥å¢žåŠ 毛细å”é“的曲折程度，é˜ÀL¢æ¯›ç»†å”é“形战qžç®‹ã€è¯é€šçš„¾|‘状¾l“æž„åQŒæ•…å¯ä‹É用橡胶粉部分å–代胶å‡æ料制备å¯ÒŽŠ—渗性有较高è¦æ±‚çš„æØœå‡åœŸã€?
3.2 外掺矿物掺åˆæ–?/strong>
矿物掺åˆæ–™å¯æ”¹å–„æ··å‡åœŸçš„密实½E‹åº¦åQŒè¿˜èƒ½é€šè¿‡äºŒæ¬¡æ°´åŒ–所产生的大é‡C-S-H å‡èƒ¶½{‰æ°´åŒ–äñ”物，改善混å‡åœŸçš„微观å”éš™¾l“æž„åQŒæ•…而能够æ高æØœå‡åœŸçš„强度åŠè€ä¹…性能。硅ç°çš„‹zÀL€§è¾ƒé«˜ï¼Œèƒ½å¤Ÿæœ‰æ•ˆ¾~“å’ŒŠ™¡èƒ¶æ··å‡åœŸçš„强度æŸå¤±åQšElchalakani[42] 通过掺入¼‹…ç°åQ?0%åQ‰åŠŠ™¡èƒ¶é¢—ç²’åQˆå–ä»?0%ï½?0% ¾l†é›†æ–™ï¼‰åˆ¶å¤‡å‡ÞZº†æ¯”普通æØœå‡åœŸæ›´è½»ã€å¼ºåº¦é€‚ä¸ä¸”è€ä¹…性较好的Š™¡èƒ¶æ··å‡åœŸï¼›Guneyisi[43] ç ”ç©¶äº†é€šè¿‡æŽºå…¥¼‹…ç°åˆ¶å¤‡å‡?5% 的橡胉™›†æ–™èƒ½åˆ¶å¤‡å‡ºå¼ºåº¦äØ“40MPa 的橡胶æØœå‡åœŸåQˆW/C=0.4åQŒç¡…ç°æŽºé‡?0%åQ‰ã€‚还å¯æŽºå…¥å¤©ç„¶ç«å±Þq°ã€çŸ¿æ¸£ç²‰ã€å高å²åœŸç‰‹zÀL€§çŸ¿ç‰©æŽºåˆæ–™åQŒåƈå‡èƒ½ä¸åŒ½E‹åº¦æ”¹å–„æ··å‡åœŸçš„性能。æ¤å¤–，Š™¡èƒ¶ååŒèƒ¶å‡æ€§å›ºä½“废弃物共åŒåˆ¶å¤‡æ··å‡åœŸï¼Œå¯å®žçŽ°å›ºä½“废弃物的高效利用：Boukour[44] 利用Š™¡èƒ¶é¢—ç²’å’ŒåºŸç –ç²‰åˆ¶å¤‡ç ‚æµ†åQŒåƈ指出20% 的橡胶粉å’?.0% æˆ?.5% çš„åºŸç –ç²‰åˆ¶å¤‡çš„ç ‚‹¹?8d å¸æ°´çŽ‡ä»¥åŠæ”¶¾~©çŽ‡å‡å°äºŽç©ºç™½ç»„åQŒåºŸç –粉的ç«å±Þq°‹zÀL€§æ”¹å–„橡胶与水惔‹¹†ä½“之间较差的界é¢ã€?
3.3 Š™¡èƒ¶é¢—粒的表é¢å¤„ç?/strong>
表é¢å¤„ç†å¯ä»¥æ”¹å˜Š™¡èƒ¶çš„憎水特性，æ高其与水惔‹¹†ä½“之间的粘¾l“性能。目å‰ä¸»è¦å¤„ç†æŽªæ–½æœ‰NaOH 溶液‹¹¸æˆöã€æ°§åŒ–劼‹«åŒ–ã€UV è€åŒ–ã€è¡¨é¢é¢„包覆以åŠä½¿ç”¨¼‹…烷¾cÕd¶è”剂½{‰ã€?
3.3.1 NaOH 溶液处ç†
低浓度的NaOH 溶液主è¦ç”¨äºŽŠ™¡èƒ¶é¢—粒清洗åQŒä»¥é™¤åŽ»é¢—粒表é¢é™„ç€çš„ç°ž®˜å’Œæ²¹è„‚½{‰ã€‚马清文[45] 指出采用NaOH 溶液åQ?% ‹¹“度åQŒæµ¸æ³?0minåQ‰å¤„ç†çš„Š™¡èƒ¶¾_‰åˆ¶å¤‡çš„æ··å‡åœŸå¼ºåº¦è¾ƒé«˜ï¼Œä¸»è¦æ˜¯NaOH 能除åŽÀL©¡èƒ¶ç²‰è¡¨é¢çš„硬脂酸锌牋zÕdŒ–剂，æ高了胶¾_‰ä¸Žæ°´æƒ”‹¹†ä½“之间的界é¢ç»“åˆåŠ›ã€‚高‹¹“度的NaOH溶液主è¦ç”¨äºŽŠ™¡èƒ¶è¡¨é¢æ”ÒŽ€§å¤„ç†ï¼šSegre[46] 采用饱和NaOH 溶液å¯ÒŽ©¡èƒ‰™¢—¾_’进行处ç†ï¼ˆ‹¹¸æˆö20minåQŒæ°´‹z—åƈ风干åQ‰ï¼Œòq¶æŒ‡å‡ºæ”¹æ€§æ©¡èƒ¶æØœå‡åœŸå¼ºåº¦é«˜äºŽæœªæ”¹æ€§ç»„åQŒä¸”å¸æ°´çŽ‡å¤§òq…é™ä½Žï¼Œä¸»è¦æ˜¯ç”±äºŽNaOH 能水解橡胶表é¢çš„酸性或者羧基基团，òq¶ä¸”NaOH ‹¹“度‘Šé«˜åQŒå¯¹Š™¡èƒ¶çš„改性效果越佟ë€?
3.3.2 氧化åŠç¡«åŒ–处ç?/strong>
氧化和硫化处ç†ä¸»è¦æ˜¯é€šè¿‡åœ¨æ©¡èƒ¶è¡¨é¢å¼•å…?OH 以åŠ-SO3- 以削弱其憎水ç‰ÒŽ€§ã€‚Yang[48] 探讨了分别ç»é…¸æ€§KMnO4 处ç†å’ŒNaOH 处ç†çš„橡胉™¢—¾_’对混å‡åœŸæ€§èƒ½çš„媄å“，òq¶å‰è€…（氧化处ç†åQ‰èƒ½æ›´å¥½åœ°æ”¹å–„橡胶æØœå‡åœŸçš„力å¦æ€§èƒ½åQ›Liang[49] ž®†ç»NaOH ‹z—净åŽçš„Š™¡èƒ¶å…ˆåŽ˜q›è¡ŒKMnO4 溶液氧化åŠNaHSO3 溶液¼‹«åŒ–处ç†åQŒåƈ指出氧化和硫化处ç†èƒ½æžå¤§çš„æ高橡胶和‹¹†ä½“之间的结åˆèƒ½åŠ›ï¼šæ”ÒŽ€§åŽŠ™¡èƒ¶ä¸Žæ°´ä¹‹é—´çš„接触角显著é™ä½ŽåQˆæœªå¤„ç†ã€æ°§åŒ–处ç†åŠ¼‹«åŒ–处ç†1h åŽçš„接触角分别äØ“95?åQ?0.5?å’?1?åQ‰ï¼Œä¸”改性åŽçš„橡胶与水惔‹¹†ä½“之间的结åˆèƒ½åŠ›è¾ƒæ”ÒŽ€§å‰æ高¾U?1.1%åQŒæŽº4% æ”ÒŽ€§æ©¡èƒ¶ç²‰æ··å‡åœŸçš„抗压强度比未æ”ÒŽ€§ç»„高约4 8.7%ã€?
3.3.3 UV è€åŒ–处ç†
UV å¯é€šè¿‡å¤šç§æ–¹å¼å¯ÒŽ©¡èƒ¶è¡¨é¢è¿›è¡Œæ”¹æ€§ï¼Œž®„线的能é‡èƒ½å¤Ÿæ–å¼€Š™¡èƒ¶è¡¨é¢èšåˆç‰©çš„化å¦é”®ï¼Œä¸”UV è€åŒ–˜q‡ç¨‹ä¸äñ”生的è‡æ°§åQŒå¯ä»¥é€šè¿‡å¼ºæ°§åŒ–作用ä‹É得橡胉™¢—¾_’表é¢ç”Ÿæˆæ›´å¤šçš„自由基，增强Š™¡èƒ¶ä¸Žæ°´æ³¥æµ†ä½“之间的¾l“åˆèƒ½åŠ›ã€‚Ossola[50] ç ”ç©¶äº†æŽºUV è€åŒ–Š™¡èƒ¶é›†æ–™çš„æØœå‡åœŸçš„性能åQŒåƈ指出未处ç†çš„Š™¡èƒ¶é›†æ–™ä¼šæ˜¾è‘—é™ä½ŽæØœå‡åœŸçš„强度，而UV è€åŒ–Š™¡èƒ¶é›†æ–™åˆ¶å¤‡çš„æØœå‡åœŸå¼ºåº¦åªæ¯”对照¾l„低¾U?%ã€?
3.3.4 预包覆处ç?/strong>
预包覆技术是指利用胶å‡æ料对Š™¡èƒ¶˜q›è¡ŒåŒ…覆处ç†åQŒåŒ…覆厊™¡èƒ¶é¢—粒表é¢çš„粉犉™¢—¾_’物能够æä¾›æˆæ ¸ç‚¹ï¼Œå¢žå¼ºŠ™¡èƒ¶é¢—粒表é¢æ—©æœŸçš„水泥水化å应，大é‡æ°´åŒ–产物的生æˆä¼˜åŒ–了Š™¡èƒ¶è¡¨é¢ä¸Žæ°´æ³¥æµ†ä½“之间的界é¢åQŒæ•…而改善了Š™¡èƒ¶æ··å‡åœŸçš„å„项性能[48]。Onuaguluchi[51] 通过ž®†æ©¡èƒ‰™¢—¾_’ã€æ°´ä»¥åŠçŸ³ç°çŸ³ç²‰æŒ‰ç…§100:15:5.25 比例在低速下预æØœåQŒå®¤å†…å¹²ç‡?4h åŽå¯†ž®å˜å‚¨ä»¥åˆ¶å¤‡é¢„包覆橡胉™¢—¾_’，òq¶ç ”½I¶äº†é¢„包覆橡胉™¢—¾_’对混å‡åœŸæ€§èƒ½çš„媄å“：预包覆的Š™¡èƒ¶é¢—粒能明显æ高æØœå‡åœŸçš„强度ã€è¡¨é¢ç”µé˜ÈŽ‡å’ŒæŠ—氯离å渗é€æ€§èƒ½ã€?
3.3.5 ¼‹…烷å¶è”剂处ç?/strong>
使用¼‹…烷å¶è”剂预处熊™¡èƒ¶é¢—ç²’¾l“æž„çš„å˜åŒ–è§å›?ã€?
¼‹…烷å¶è”剂一般å«æœ‰çŽ¯æ°§åŸºã€ä¹™çƒ¯åŸºä»¥åŠç”²æ°§åŸºï¼Œåœ¨æ°´è§£ä½œç”¨ä¸‹èƒ½ç”Ÿæˆç¾ŸåŸºï¼Œòq¶èƒ½é€šè¿‡æ°¢é”®ä½œç”¨æˆ–者åŽæœŸè„±æ°´ç¾ƒåˆè€Œä¸Žæ°´æƒ”水化产物˜q›è¡Œ¾_˜ç»“åQŒä»Žè€Œæ”¹å–„橡胶与水惔‹¹†ä½“之间的粘¾l“性能。Yu[52] 以硅酔R’ 为å应å‰íw¯ä½“åQŒå¼•å…¥å«äº²æ°´åŸºå›¢çš„有机硅氧烷åQŒé‡‡ç”¨sol-gel 法制备了æ”ÒŽ€§æ©¡èƒ¶ç²‰åQŒé€šè¿‡‹¹‹å®šæŽºæ©¡èƒ¶ç²‰æ°´æƒ”的水化放çƒå’ŒCa2 释放速率指出æ”ÒŽ€§æ©¡èƒ¶ç²‰ä¼šå¯¹åˆæœŸçš„水化过½E‹è“v促进作用åQ›é€šè¿‡XPS å¯ÒŽ°´åŒ–äñ”物表å¾æŒ‡å‡ºæ”¹æ€§æ©¡èƒ¶ç²‰è¡¨é¢çš„Si-O-Si ¾l“构与水泥浆ä¸çš„é’™ã€ç¡…在水化早期åÅžæˆäº†Si-O-Ca ¾l“æž„åQŒæ”¹å–„了Š™¡èƒ¶¾_‰ä¸Žæ°´æƒ”‹¹†ä½“çš„ç•Œé¢ç»“构进而改善水泥基æ料的儙åÒŽ€§èƒ½ã€?
æ¤å¤–åQŒç¡…烷å¶è”剂å¯ä¸Žå…¶å®ƒæŽªæ–½å…±åŒæ–½åŠ åQšAlbano[47] å…ˆåŽé‡‡ç”¨NaOH 溶液和硅烷å¶è”剂å¯ÒŽ©¡èƒ‰™¢—¾_’进行处ç†ï¼Œòq¶æŒ‡å‡ºæŽº5% å’?0% 的改性橡胉™¢—¾_’æØœå‡åœŸçš„密度ã€æŠ—压和劈裂抗拉强度较未æ”ÒŽ€§ç»„å‡æœ‰æ‰€æ高åQ›Dong[32] å…ˆåŽä½¿ç”¨¼‹…烷å¶è”剂和水惔预包覆对Š™¡èƒ¶é¢—ç²’˜q›è¡Œå¤„ç†åQŒåƈåœ?00â„ƒä¸‹åŠ çƒå¤„ç†ä»¥å¼ºåŒ–å¶è”剂与橡胉™¢—¾_’åŠæ°´æƒ”颗粒之间的键åˆï¼Œòq¶æŒ‡å‡ºæ”¹æ€§æ©¡èƒ‰™¢—¾_’æØœå‡åœŸçš„强度较未改性组高约10%ï½?0%åQŒæŠ—氯离å渗é€æ€§èƒ½æ高¾U?0%åQ›Shen[53] 则指出硅烷ååŒæ°´æ³¥é¢„包覆处ç†åŽçš„Š™¡èƒ¶æ‰€åˆ¶å¤‡çš„æØœå‡åœŸåQŒå¼ºåº¦è¾ƒæœªå¤„ç†çš„æ高¾U?10%åQŒä¸»è¦ç”±äºŽæ˜¯åœ¨ç¡…烷å¶è”剂和预包覆的水泥在Š™¡èƒ¶é¢—粒表é¢å½¢æˆäº†åš¼‹¬çš„“外壳â€ï¼Œå¢žå¼ºäº†æ©¡èƒ‰™¢—¾_’与水惔‹¹†ä½“在硬度上的匹é…性ã€?
4 ¾l“论与展æœ?/strong>
Š™¡èƒ¶æ··å‡åœŸå…·æœ‰æ¯”普通æØœå‡åœŸæ›´å¥½çš„èµ\用性能åQŒä½†ä¹Ÿå…·æœ‰è¾ƒå·®çš„工作性能ã€å¼ºåº¦ï¼Œä¸»è¦æ˜¯ç”±äºŽæ©¡èƒ¶çš„憎水ç‰ÒŽ€§ä‹É得其与水泥浆体之间的¾_˜ç»“性能较差åQŒä»¥åŠå…¶ä¸Žå¤©ç„‰™›†æ–™æˆ–è€…ç¡¬åŒ–æµ†ä½“å¼ºåº¦ä¸Šçš„å·®å¼‚é€ æˆçš„，解决æ€èµ\是改善浆体与Š™¡èƒ¶ä¹‹é—´çš„ç•Œé¢ç‰¹å¾ï¼Œòq¶å¯é€šè¿‡Š™¡èƒ¶é¢—ç²’¾l†åŒ–ã€çŸ¿ç‰©æŽºåˆæ–™ä»¥åŠå¯ÒŽ©¡èƒ¶è¿›è¡Œæ”¹æ€§æ¥å®žçŽ°ã€‚橡胶æØœå‡åœŸçš„åº”ç”¨ç ”½I¶å¤šé›†ä¸åœ¨å›½å¤–，˜q™ä¹Ÿä¸Žå›½å†…尚未æˆç†Ÿçš„å›ÞZ½“废旧物回收åŠåˆ†ç±»ä½“制有关åQŒä½œä¸ºå¤„¾|®åºŸæ—§æ©¡èƒ¶è½®èƒŽçš„主è¦æ–¹å‘之一åQŒæ©¡èƒ¶æØœå‡åœŸæ‰€å¸¦æ¥çš„潜在环境效益是相当å¯è§‚çš„ã€?nbsp;
