私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  聚合物太陽能電池一般由氧化銦錫(ITO)透明正極、金屬負極和夾在兩電極之間由共軛聚合物給體和富勒烯衍生物受體組成的共混活性層所構成，具有結構和制備過程簡單、成本低、重量輕、可制備成柔性器件等突出優點，成為近年來國內外研究熱點。全聚合物太陽能電池使用n-型聚合物取代富勒烯衍生物作受體，可以克服富勒烯受體存在的可見光區吸光弱、能級調控范圍窄、光化學不穩定、形貌穩定性差等缺點，近年來受到研究者的關注。不過，盡管這一概念早在1995年就已經提出，然而由于p-型和n-型聚合物共混活性層形貌調控上的困難，往往難以形成納米尺度相分離的給體/受體互穿網絡結構，導致電子傳輸性能和器件效率較低，使全聚合物太陽能電池的能量轉換效率長時間停滯不前。近年來，人們通過使用n-型共軛聚合物N2200為受體、高效窄帶隙p-型聚合物為給體，使全聚合物太陽能電池的能量轉換效率從2%左右逐步提高到了接近7%的水平。

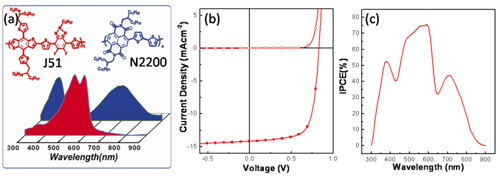

  在中國科學院戰略性先導專項的支持下，中科院化學研究所有機固體院重點實驗室研究員、中科院院士李永舫課題組科研人員，最近在全聚合物太陽能電池的研究方面取得新進展。他們使用基于噻吩取代苯并二噻吩和氟取代苯并三氮唑的中間帶隙二維共軛D-A共聚物J51（分子結構見下圖，Chem. Mater. 2012，24, 3247-3254 ）為給體、n-型窄帶隙聚合物N2200為受體制備了全聚合物太陽能電池，通過器件優化實現了8.27%的能量轉換效率，為全聚合物太陽能電池迄今文獻報道的最高值。這一高效率得益于聚合物給體與受體吸收光譜互補、氟取代二維共軛聚合物J51給體較低的HOMO能級和較高的空穴遷移率，以及使用了他們開發的苝酰亞胺類PDINO陰極界面修飾層材料(Energy Environ. Sci. 2014, , 1966-1973)。這一結果最近發表在《先進材料》上（Adv. Mater. 2016, 28, 1884–1890）。
