私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  一句“出淤泥而不染”反映出前人對材料表面抗污性質的樸素認識與追求，然而從認識自然到材料設計的實現卻經歷了漫長的歲月。

  目前大致有三類方法來構筑抗污表面賦予材料表面優異的雙疏性（omniphobicity）：

• 其一通過各種加工方法形成具有微納結構的粗糙表面， 并且對表面進行疏水改性處理；

• 其二就是構筑多孔層，然后向其中灌入低表面能的液體，從而形成液體灌注的多孔表面（slippery liquid-infused porous surface）；

• 其三即是利用低表面能的聚合物對表面進行接枝改性，形成聚合物刷，最新的研究表面雖然水或者模擬油（十六烷）在這樣的聚合物刷表面的接觸角并不高，達不到超疏的范疇，但是滑動角卻很低，即水或者油都能在表面輕松滑過而不留下明顯痕跡，這樣的實驗也常用來解釋材料表面的抗污性能。

  以上這些表面處理方法雖然能夠實現材料表面的抗污性能，然而制備過程相對繁瑣，并且大部分體系都用到了含氟物質或者聚合物，因此成本較高，而且早期的研究常常以犧牲材料透光性為前提，另外由于表面易磨損消耗而導致抗污性質的耐久性差等問題極大地限制了抗污表面從實驗室走向人們的日常生活。

  基于對低表面能聚合物所形成的聚合物刷具有抗污性質這一基本認識，劉國軍教授課題組提出通過接枝液體聚合物使其形成納米尺度補給池來持續賦予涂層抗污能力（nano-pools of a grafted liquid ingredient for dewetting enablement： NP-GLIDE）的設計思想（圖一）。

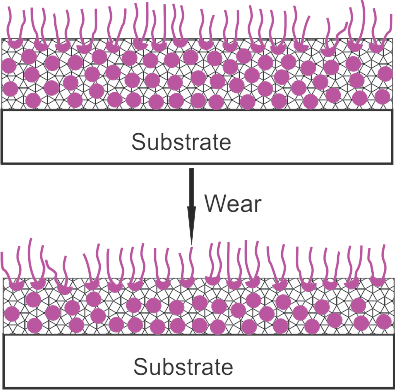

圖一：NP-GLIDE涂料設計思想

  該設計主要包含以下三個方面的特點：

• 首先低表面能的聚合物在表面形成的聚合物刷賦予了材料表面的抗污性質；

• 其次接枝的低表面能聚合物通過微相分離所形成的納米微區在表面聚合物受外力磨損的情況下可以形成新的聚合物刷，實現自補給功能，從而克服傳統制備方法中由于表面力學性能差而導致抗污性質持久性不好的問題；

• 另外通過接枝聚合物的策略保證低表面能液體不會發生宏觀相分離，其相區尺寸在納米級別保證涂層的透光性。

  通過將這樣的設計思想引入到傳統涂料中即可實現對抗污性質、耐擦拭性以及透光性的綜合尋優，同時利用涂裝工藝與材料的經濟性與廣泛的適用性，從而在不同的場合相對便宜地制備抗污表面。NP-GLIDE涂料的設計思想目前已經成功用于開發聚氨酯抗污涂料（Angew. Chem. Int. Ed. 2015, 54, 12722 –12727， Angew. Chem. Int. Ed. 2015, 54, 6516 –6520）和環氧樹脂抗污涂料（Adv. Mater. Interfaces 2016, 1600001）體系。值得一提的是通過NP-GLIDE設計思想來制備抗污涂料可以通過聚二甲基硅氧烷（PDMS）實現，避免了含氟物質的使用，使其更加廉價環保。

  在近期的研究中考慮到一些基材對高溫敏感而且有快速固化的應用需求，他們進一步將NP-GLIDE涂料的設計思想拓展到了光固化涂料體系。通過在商業化涂料組分多元醇聚合物中接枝上低表面能聚合物PDMS和雙鍵官能團，他們實現了NP-GLIDE涂料的結構設計。然而目前對抗污性能的評價并沒有一個統一的標準，雖然文獻中常會通過溶劑在表面的潤濕性以及滑動行為來定量分析，但是工業界通常會用記號筆涂畫甚至直接噴漆的方式來評價，這樣的評價方法雖然粗糙，但是對材料的設計卻有更高的要求。他們在最初的對比配方中并沒有從接觸角以及滑動角的數據上發現明顯差別，但是在用記號筆評價抗污性能時卻體現出不同配方的差異性。在進一步研究中我們發現光固化涂料配方中雙鍵密度以及光固化時間（圖二）對涂層表面抗污性能具有顯著影響，相關研究表明了固化程度即交聯度在NP-GLIDE涂料實現抗污功能中的重要性。

圖二：不同輻照時間下水（a）、正十六烷（b）在涂層表面的接觸角和滑動角，以及記號筆筆跡評價抗污性質（c）。

  基于以上認識，在優化體系配方和工藝參數后，高透光率（30 μm厚度 T > 95%），耐擦拭（記號筆反復涂寫與擦拭30次以上）且抗污性能優異的光固化涂料得以成功制備。如圖三所示當對玻璃表面進行涂覆后，只需UV輻照5分鐘，不僅水以及十六烷可輕易在表面劃過不留下任何痕跡，包括油性記號筆的筆跡甚至噴涂的油漆都能在該涂層表面收縮且可輕易擦拭掉，體現出了優異的抗污性能。相較于之前開發的熱固化系列抗污涂料，光固化抗污涂料可以減輕高溫對基材的損傷，同時還能大大提高生產效率（通常熱固化時間 > 2h）。

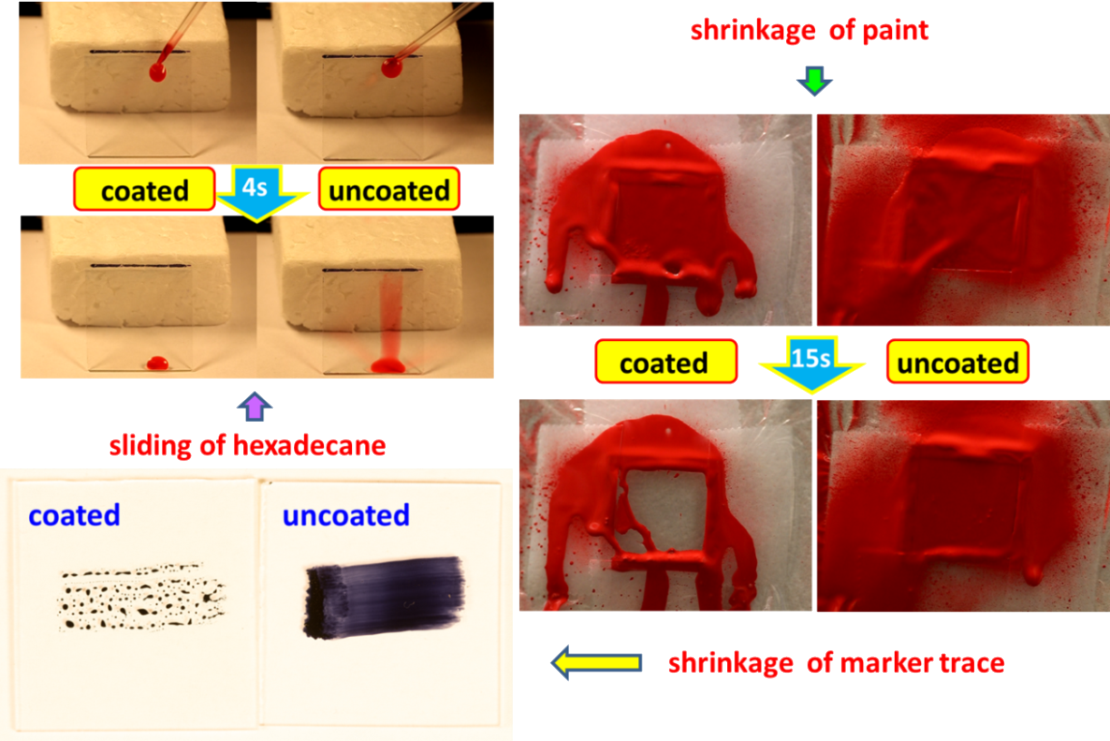

圖三：光固化NP-GLIDE涂料抗污性能對比測試：水和十六烷在表面無痕滑動，油性記號筆筆跡及噴涂油漆在涂層表面的收縮。

  除了常溫固化且固化速率快周期短外，光固化方式的另一特點即可以通過掩模版非常便捷地實現選擇性固化。圖案化的抗污表面在印刷、細胞選擇性吸附等領域有著重要應用前景。他們通過模板對該課題所研發的光固化抗污涂料進行選擇性地固化后，從圖四可以看到模板中的字母和圖形完整地傳遞到了涂層表面，并且從油性記號筆的涂寫中可以看出抗污性質在基材表面非常簡單地實現了圖案化。

圖四：抗污性質的圖案化

  這一研究將NP-GLIDE涂料的設計思想拓展到了光固化體系，闡述了固化程度對抗污性能的影響，并且最終制備了高透光，耐擦拭，可圖案化的光固化抗污涂料。相關工作最近發表于ACS Applied Materials & Interfaces上（DOI: 10.1021/acsami.7b05732）。

  論文鏈接：http://pubs.acs.org/doi/10.1021/acsami.7b05732
