私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  廈門大學化學化工學院張秋根副教授在高性能分離膜與膜材料研究方面取得新進展，相關研究成果以“Tetraamminezinc complex integrated interpenetrating polymer network nanocomposite membrane for phosphorous recovery”為題在線發表于AIChE Journal（DOI: 10.1002/aic.16463）。

  納濾是一種介于反滲透和超濾之間的壓力驅動膜分離過程，其孔徑0.5 ?2 nm，能截留分子量大于200 Da的有機物及多價離子，同時允許小分子有機物和單價離子透過，主要應用于水的軟化、凈化以及相對分子質量在百級的物質的分離、分級和濃縮等。目前，納濾膜通常以超濾膜為基膜經界面聚合制成，存在傳質阻力大、通量小、操作壓力高的不足，限制了納濾的工業應用。

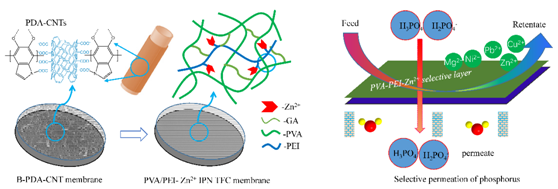

  課題組從減小膜阻力著手，開發了納米纖維（含納米管）支撐層法在微濾基膜上制備高通量納濾膜（Journal of Materials Chemistry A, 2017, 5, 583–592； Journal of Membrane Science, 2017,524,174–185），該膜水通量是同類型納濾膜的2倍以上。在此基礎上，課題組近期以聚多巴胺表面改性的碳納米管超薄堆積層為支撐在微濾膜上構建了聚乙烯醇/聚乙烯亞胺互穿網絡分離層，經鋅離子改性后可獲得通量大、磷酸根選擇性透過的高性能納濾膜。該膜對二價金屬離子呈現高截留率（>85%），而磷酸根的截留率低于15%，在廢水處理磷回收中具有潛在的應用前景。

  該研究工作是在張秋根副教授指導下，主要由博士生FaizalSoyekwo（第一作者）完成。研究工作得到國家自然科學基金面上項目（21676220）的支持。

  論文鏈接：https://onlinelibrary.wiley.com/doi/10.1002/aic.16463
