私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  推行建筑節能環保，是形成綠色發展、循環發展、低碳發展的關鍵之一。其中輕質混凝土在外墻保溫領域越來越受到重視，它可以降低熱量的損耗，同時替代傳統的有機泡沫又能起到防火的效果。預計到2022年，中國外墻保溫材料市場規模將超過2000億元。隨著人們生活水平的提高，單一的保溫性能已不能完全滿足需要。具有自我清潔的建筑材料引起了研究者的廣泛關注，它可以為家庭和企業節省大量時間和勞動力，又能降低醫院等場所的疾病風險。

  從池塘里的荷葉到壁虎的腳，自然界有許多自我清潔的表面。水滴撞擊這些超疏水或極度憎水的表面，會形成水滴，在滾下來的同時清除灰塵顆粒和污染物。因此開展超疏水建筑材料的研究是實現自清潔的有效途徑。目前超疏水材料主要通過表面涂覆有機硅來實現，雖然可以起到自清潔效果，但其修飾層局限在材料表面，倘若受到機械磨損，很快會失去疏水性能，也限制了材料的長時間穩定應用。

  近期，中國科學技術大學的徐鑫教授課題組在制備混凝土時加入了油相、乳化劑和少量的聚二甲基硅氧烷(PDMS)，制備均勻疏水修飾的3D輕質混凝土塊體。在乳化劑的幫助下，形成許多含有PDMS的微小油滴。隨后對混凝土進行干燥和加熱，實現了PDMS對孔隙和陶瓷粉體的均勻修飾。通過調節油水比例，可大范圍調整試樣的孔隙率、抗折強度、體積密度。由于所得多孔混凝土的氣孔尺寸只有30微米左右，遠小于市售泡沫混凝土的1mm，因此其雖重量輕，但機械強度強。

圖1. 試樣制備流程圖

圖2. 不同水油比試樣的SEM圖（a）1:1，（b）1:2，（c）1:3，（d）1:4

  由于原始粉體粒度小，修飾過程中的熱處理使疏水基團均勻包覆在粉體的表面，制備出的輕質混凝土水接觸角可達166°，水滴滴在試樣表面會迅速彈開，密度小于1g/cm3的試樣可漂浮在水面上，即使將試樣浸入到水中，也會迅速上升到水面上。

圖3. (a)水接觸角；(b)紅外光譜；(c) TEM圖像；(d)水接觸試樣時的狀態；(e)水滴上試樣迅速彈開；(f)輕質試樣漂浮于水面照片。

  所得超疏水輕質混凝土能排斥灰塵顆粒和液體，包括牛奶、啤酒、醬油、咖啡和染色的水，可以浸泡在液體中，不留下任何污漬。即使經過機械磨損、高溫熱處理和化學腐蝕，這種材料仍然保持超疏水特性。此外，多孔混凝土還能吸收噪音和隔熱，這是建筑材料的另兩種吸引人的特性。

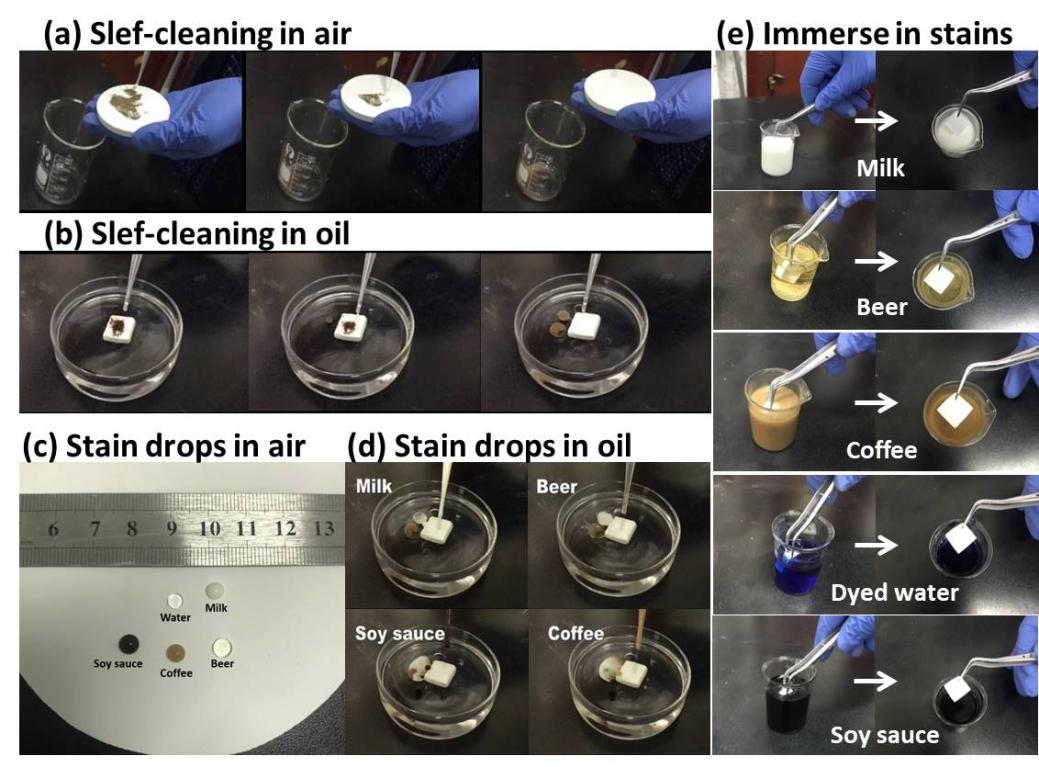

圖4. (a)空氣自清潔實驗。灰塵微粒很容易被水滴帶走；(b)油中自清潔實驗。油中的灰塵顆粒(正庚烷)很容易被水滴帶走；(c)球形染色液體立在材料的表面不會浸入，（d）試樣浸漬在油中染色液體迅速彈開；(e)試樣浸入染色液體取出后未被染色。

  本研究的相關結果已發表于ACS Applied Materials & Interfaces，并被ACS News Service Weekly PressPac, ScienceDaily, International Business Times, Interesting Engineering等媒體進行了報道。

  中國科大為該論文第一單位，博士生董賓賓是該論文的第一作者，徐鑫教授為論文通訊。作者本項目得到了中國國家自然科學基金和先進耐火材料國家重點實驗室開放基金的支持。

  文章鏈接：https://pubs.acs.org/doi/abs/10.1021/acsami.9b14929

相關網站報道：

  https://www.acs.org/content/acs/en/pressroom/presspacs/2019/acs-presspac-november-20-2019/self-cleaning-concrete-could-keep-buildings-looking-new-video.html

  https://interestingengineering.com/researchers-create-self-cleaning-concrete-that-repels-liquid

  https://www.sciencedaily.com/releases/2019/11/191120131321.htm

  https://www.ibtimes.com/scientists-invent-self-cleaning-concrete-keep-buildings-looking-new-2871442
