  電子設備正在從剛性向柔性可拉伸結構演變，這使得電子產品能夠無縫地集成到日常生活中。各種電子材料在熱拉制纖維內的集成已經成為制造先進功能纖維電子產品的通用平臺。一個極其重要的平臺。這種方法利用了宏觀預制棒的熱拉制，功能材料或預制器件被置于特定位置，以非常簡單和可擴展的方式產生數公里長的具有復雜體系結構和功能電子纖維。將不同的電子、光電子、熱機械、流變學和聲學特性的電子材料與單絲纖維相結合，產生感知刺激、交流、儲存和轉換能量、調節溫度、監測健康和解剖大腦的功能。

  華中科技大學陶光明教授團隊與多個國際頂級研究團隊合作在材料科學頂級期刊Materials Today(IF: 25)發表題為“Thermally drawn advanced functional fibers: new frontier of flexible electronics”綜述性論文。文章回顧了熱拉制光纖電子技術的發展，重點介紹了其在通訊、傳感、能源、人造肌肉、3D打印、醫療保健，神經科學、納米科學與制造、光纖材料的基礎科學等研究領域具有的獨特機會和廣闊的應用前景，總結了在纖維和織物中實現類似于“摩爾定律”的前景和未來研究所面臨的挑戰，為織物成為計算和人工智能的下一個前沿奠定了基礎。該技術將具有不同的電子、光電子、熱機械、流變學和聲學特性的電子材料或高性能微型態器件一步組裝到單根纖維中，之后再可利用傳統的紡織技術將其集成到織物中，為織物成為計算和人工智能的下一個前沿奠定了基礎。

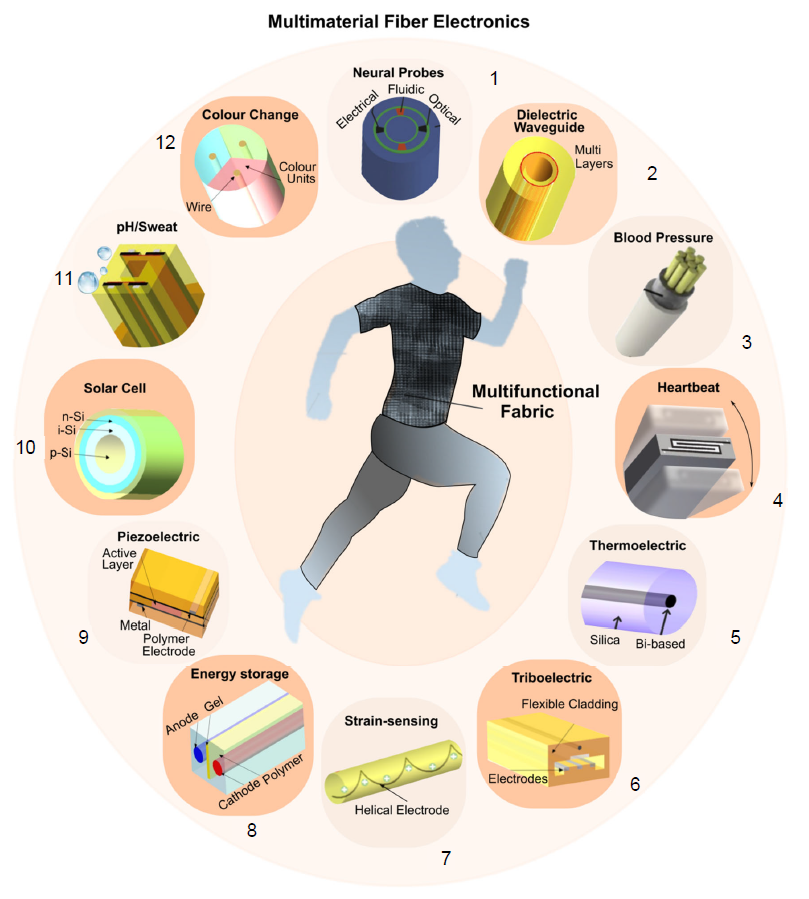

圖1 多功能智能織物集成多材料纖維電子示意圖

  制備集成多材料和復雜結構的光纖電子纖維器件在工藝上具有挑戰性。以熱拉制為核心的典型工業生產方法應運而生。文章列出了熱拉制纖維歷史發展的代表性作品。此方法集成了具有不同光學、電子和光電子特性的不同材料，在宏觀預制棒內設計結構，然后通過將預制棒熱拉制成纖維，使纖維保持預制棒的復雜結構和和功能，從而得到具有高密度器件和各種功能的纖維。

  為了滿足傳感和材料加工中對柔性和低損耗的要求，開發了空芯微結構光纖，它將光限制在一個由交替層組成的光子帶隙反射鏡的空芯核心上。光子帶隙的主要影響因素是各層的厚度和折射率，它們決定了布拉格光纖的光學特性。與其他光子帶隙光纖相比，布拉格光纖易于制造，且其光子帶隙易于控制，傳輸損耗低，從而被廣泛應用于激光手術刀、光學諧振器以及自檢測高功率傳輸?shù)榷喾N領域中。

圖2 中紅外傳輸介質及光子帶隙光纖制備工藝

  用于調制激光發射的電子纖維，可用來制作一種纖維軸橫向平面的圓柱對稱激光發射的全向激光器，在全向成像、生物醫學檢測和光動力治療等方面具有重要的應用價值，因為它提供了一個比普通光纖更大的激光發射表面積。新型激光材料的研究正引起人們極大的興趣，并為下一代全光纖光子系統的發展提供了廣闊的前景。

圖3 纖維內微流體圓柱對稱徑向發射的全向激光器

  用于應變傳感的可拉伸柔性纖維應用廣泛。一方面，它需要在特定的結構中實現導電材料和絕緣材料的組裝；另一方面，它也在向實現關于可拉伸或柔軟纖維的熱拉伸工藝發展，但是由于材料的流變性能，這也成為了一項挑戰。人們對此類纖維的開發越來越感興趣，電子纖維產品展現了符合人類皮膚、生物組織、柔性機器人和織物的能力。

  纖維狀能量收集器在便攜式和可穿戴電子系統中具有獨特的優勢。盡管此類基于壓電材料的纖維在聲學傳感、太陽能電池等領域有很大進步，但是輸出性能仍然遠遠低于平面結構。因此，在保持纖維結構獨特的力學優勢的同時，提高纖維發電的輸出還需要進一步的研究。

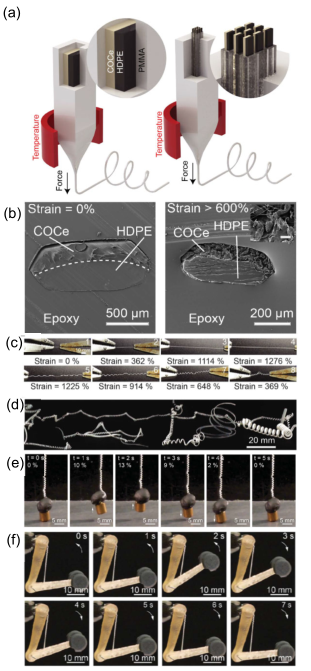

圖4 超彈性可拉伸纖維示意圖

  微流體纖維具有復雜的微通道形狀，可用于研究通道中的慣性粒子聚焦行為，從而實現細胞分離和微流率傳感。這些微流體裝置為實驗室纖維技術在化學、生化和醫學領域的應用開辟了新的可能性。將電極與介電材料整合在纖維中，也可制造電容性纖維裝置，實現無通道間串擾的觸摸板傳感器。

  雙向記憶開關纖維和場效應晶體管纖維得益于在電場作用下呈現可逆非晶/晶相轉變的材料，這種材料的可加工性實現了長纖維的復雜電路，進一步促進交叉桿陣列柔性電子器件的發展。

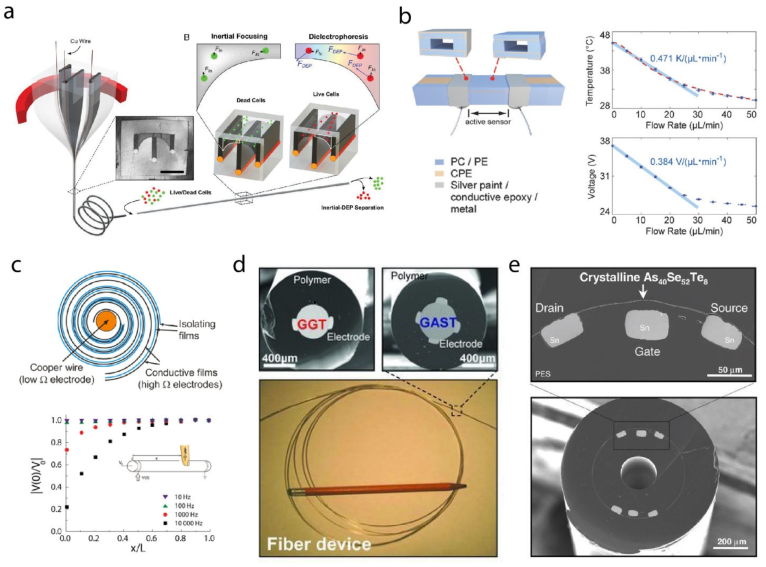

圖5 (a)用于細胞分離的微流控纖維基于纖維的熱流傳感器電容纖維雙向記憶開關纖維場效應晶體管纖維

  熱傳感器揭示了許多化學、物理和生物現象動態的重要信息，是工業加工、醫療診斷和軍事防御中最常用的傳感器之一，如圖6所示。用于熱傳感、定位和制冷的纖維可以進一步織成織物，這使得它們特別適合應用于綠色建筑、工業能源管理、可穿戴電子設備、智能織物和大面積可持續能源生產系統。

圖6 用于熱傳感、定位和制冷的纖維

  用于輻射檢測的纖維在核監測、地球物理勘探、放射治療和高能物理等諸多領域都具有重要的應用價值。該纖維還可以排列成陣列探測器，其中每個纖維都可以看作是單獨的像素，有望在抑制信號串擾的情況下研究輻射的空間分布。

圖7 纖維人造肌肉示意圖

  將電能、化學能或熱能轉化為機械變形的人造肌肉，在機器人、觸覺學和修復術等領域有著廣闊的應用前景。纖維人造肌肉具有獨特的強度和響應能力，其可伸縮的特征尺寸為機器人和假肢的應用開辟一條新的道路(如圖7)。

  經研究發現用于光敏的光電子纖維中薄膜結構光纖的靈敏度要優于固態芯光纖。由于最初半導體芯均為無定形的，但無序的原子結構對器件的電子和光電子性能是有害的，于是通常采用不同的退火策略來改變半導體原子結構，如對非晶芯直接進行熱退火，激光加熱，利用化學溶液中的相變等，圖8展示了不同工藝制備出的光電子纖維。

圖8 不同工藝制備出的用于光敏的光電子纖維

  非干涉無透鏡成像及熒光成像是光電子纖維在無透鏡成像中的典型應用。非干涉無透鏡成像主要是將預制棒拉伸出堅韌的聚合物光電探測纖維后編織成輕量級，低光密度的二維和三維結構，用于測量大面積的電磁場的振幅和相位。而熒光成像則是將單根光纖及若干光電探測器集成在一起測量光電流強度，從而實現無透鏡成像。

圖9 電連接二極管的纖維拉伸工藝圖

  采用高壓化學氣相沉積法在多材料中制備半導體二極管不具有可擴展性，于是開發出一種新的方法：采用電連接二極管的纖維拉伸工藝，將可擴展的預制棒到光纖的拉伸過程與高性能預制半導體器件相結合(如圖9)，最終得到的光電子纖維可用于光通信中。

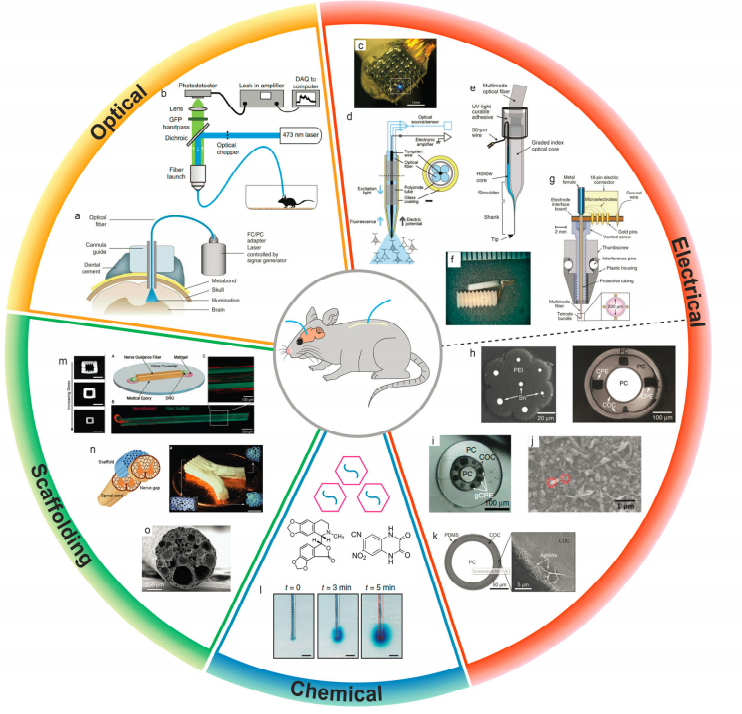

圖10 基于光纖的不同神經接口的各種應用

  纖維與神經元有許多共同之處，在神經元和電子通信網絡之間建立連接會開發出一種新的神經元集成電子設備，并應用于基礎科學和醫療設備領域。在過去的幾十年里，基于光纖的神經接口取得了顯著的進展。根據接口方法，光纖器件可基本分為光接口、電接口、化學界面、用于神經修復和可再生的支架式光纖等(如圖10)。

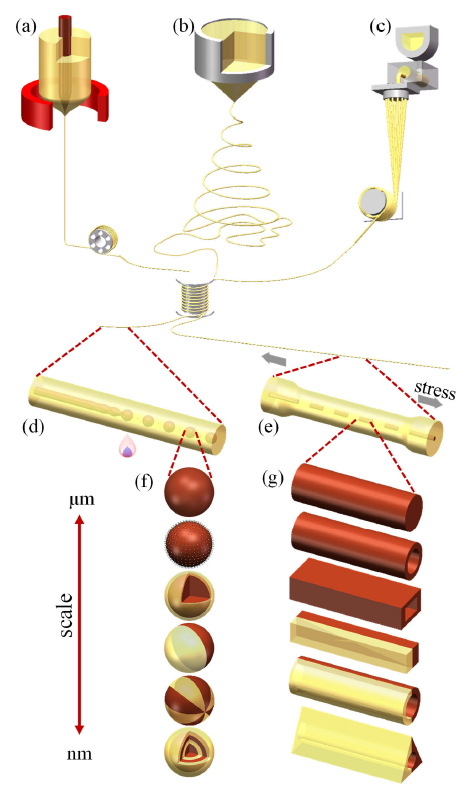

圖11 1維纖維到0維顆粒示意圖

  多材料纖維可用于微納制造，比如激光重組高溫半導體芯光纖、纖維內合成新材料、制備納米線、制備微納顆粒等，作為一個前所未有的微型和納米加工平臺，利用熱拉制、熔融紡絲和靜電紡絲方法可以實現從1維到0維(纖維到粒子)的跨越，制備均勻的微納顆粒(如圖11)。該粒子制備方法具有可擴展性，未來微納粒子陣列的制備將為下一代功能器件開辟新的道路。

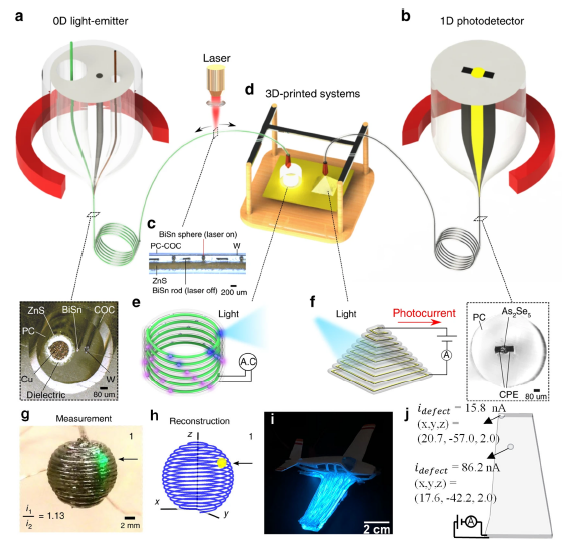

圖12 多材料纖維用于3D打印

  此外，多材料纖維還可以作為3D打印的墨水，可以將具有不同物理性質的材料很好地結合在一起，打印到器件中(如圖12)。通過這種方法，可以構造出任何形式的三維結構來展示設備的功能。

  織物無處不在，但它們的功能幾千年來一直沒有改變。將多材料纖維與電子織物結合，主要包括電子纖維直接集成，或者是其他典型技術如電子設備嵌入織物襯底、直接功能化紡織表面等。此外，智能織物與人工智能(AI)相結合，電子纖維和織物可能演變成更智能的系統，具有強大的數據處理和分析能力。與剛性設備相比，采用智能面料技術的織物使數據采集過程更透明、更準確，數據質量更可靠、更真實。

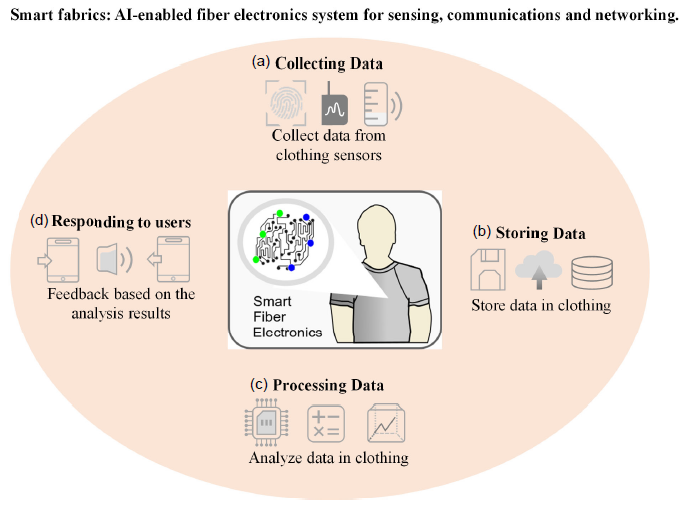

圖13 智能織物與人工智能(AI)相結合

  這種融合了電子和光電子功能的先進功能纖維，在傳感、通信、能源、機器人技術、智能織物、生物工程和神經科學等諸多技術領域具有廣泛的潛在應用前景。基礎科學為許多研究領域提供了巨大的機會，包括材料加工、原子和微觀層面的結構控制和性能優化、不同物理和化學性質的材料的結合、流變學和界面科學以及多功能耦合。電子纖維與傳統織物的結合可能會徹底改變紡織技術和工業。

  文章總結這項工作時，也提出了尚存的挑戰和未來的方向：預制棒的制備工藝與現有的電子技術不相容，需要發展更先進更綜合的技術；可集成到熱拉制平臺的功能材料有限，需要繼續開發新技術將不相容的功能材料與熱拉制工藝集成；材料結構與性能相互作用的研究剛剛起步，為了實現復雜的功能且避免制造復雜的結構，需要控制材料的微觀結構；纖維的功能將以一種可預測的方式逐步升級，在纖維和織物中形成類似“摩爾定律”，在未來幾年內，集成多種功能的纖維將能夠看到、聽到、感覺到、交流、儲存和轉換能量、調節溫度、監測健康和改變顏色。這些努力成果將有可能從根本上改變我們對纖維和織物的觀念。纖維和織物正從單一功能、單一材料發展成具有復雜結構和功能的高度集成電子產品。集多功能于一體的纖維及織物在下一代智能、柔性、可穿戴電子產品中具有廣闊的應用前景。

致謝

  全體作者感謝朱美芳教授、張新亮教授、周軍教授的支持。陶光明教授特別感謝國家自然科學基金(批準號61875064)、WNLO人機交互聯合實驗室、WNLO創新專項、HUST創新基金(批準號2172018KFYXKJC021)資助。胡潤教授特別感謝國家自然科學基金(批準號:51606074)資助。魏磊教授特別感謝新加坡教育部學術研究基金二級(MOE2015-T2-2-010)、新加坡教育部學術研究基金一級(T1-001-103和MOE2019-T1-001-111)資助。周時鳳教授特別感謝國家重點研發項目(2018YFB1107200)、國家自然科學基金項目(批準號:51622206、51972113)、廣州市科研專項重點項目(201904020013)資助。Xiaoting Jia特別感謝國家科學基金(1847436)資助。陶肖明教授向香港特別行政區政府研究資助局(152110/16E和152009/17E)及創新及科技委員會(ITS/306/17)致謝。Fabien Sorin特別感謝瑞士CCMX材料挑戰資助計劃、瑞士國家科學基金會(批準號為200021_146871)和歐洲研究理事會(ERC啟動批準號為679211 “FLOWTONICS”)。

原文鏈接 https://www.sciencedirect.com/science/article/pii/S1369702119308697

DOI: 10.1016/j.mattod.2019.11.006
