私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  磷烯是一種新型的二維材料，相比石墨烯及其它二維材料，具有可調控的能帶間隙、超高的高電荷遷移率及優(yōu)良的熱穩(wěn)定性等優(yōu)點，被廣泛應用于能源化工、電子器件、生物醫(yī)藥等多個領域。然而，由于磷烯表面含有孤對電子，在環(huán)境中容易與氧氣和水發(fā)生反應，從而引發(fā)降解，這對磷烯的應用是一個巨大的挑戰(zhàn)。

  針對該難題，中科院廣州化學研究所吳昆研究員報道了一種利用苯磺酸釕（RuL₃）為配位劑，對磷烯（BP）進行配位修飾，制備出了對環(huán)境穩(wěn)定的磷烯功能材料（RuL₃@BP），并將其加入到環(huán)氧樹脂中，制備了超高導熱/阻燃的環(huán)氧復合材料（圖1）。

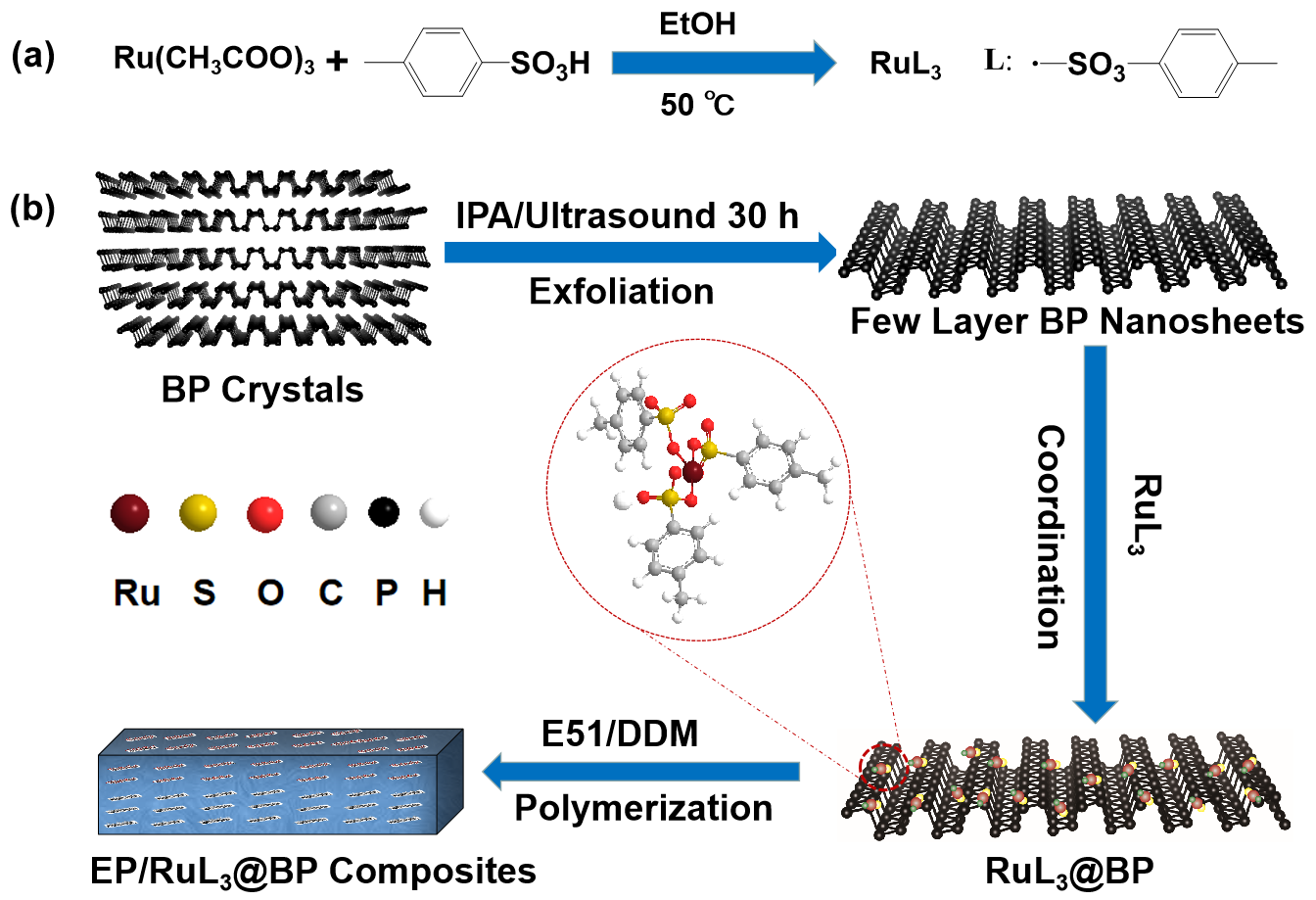

圖1 苯磺酸釕的合成及高導熱/阻燃環(huán)氧復合材料的制備過程

  研究人員對比了修飾前后磷烯的顏色變化和紫外吸收特性，發(fā)現(xiàn)未經修飾的磷烯在空氣中暴露8天后，其溶液幾乎呈透明，紫外吸收曲線下降明顯，降解率達到了85%，而經過修飾的磷烯在相同的實驗條件下，其溶液的顏色和紫外吸收曲線均變化很小，降解率僅為18%，表明通過苯磺酸釕的配位修飾，可以顯著提升磷烯的穩(wěn)定性（圖2）。

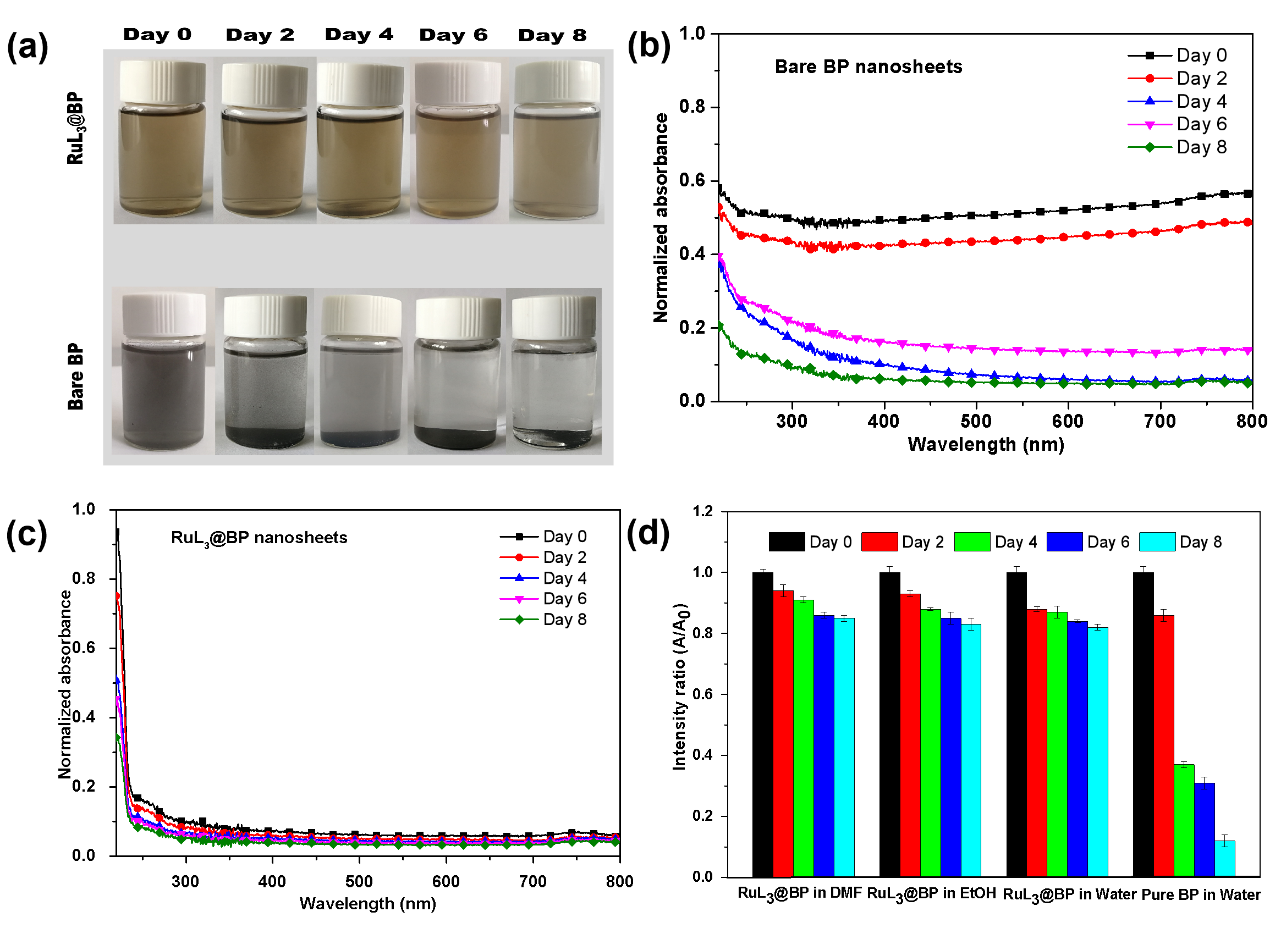

圖2 （a）BP修飾前后的溶液顏色變化；（b）純BP的紫外吸收曲線；（c）RuL₃@BP的紫外吸收曲線；（d）RuL₃@BP在其它溶液中的降解比率。

  同時，研究人員還發(fā)現(xiàn)BP經過RuL₃配位修飾后，磷烯基功能材料（RuL₃@BP）可以顯著提高BP在環(huán)氧樹脂中的分散性（圖3）。

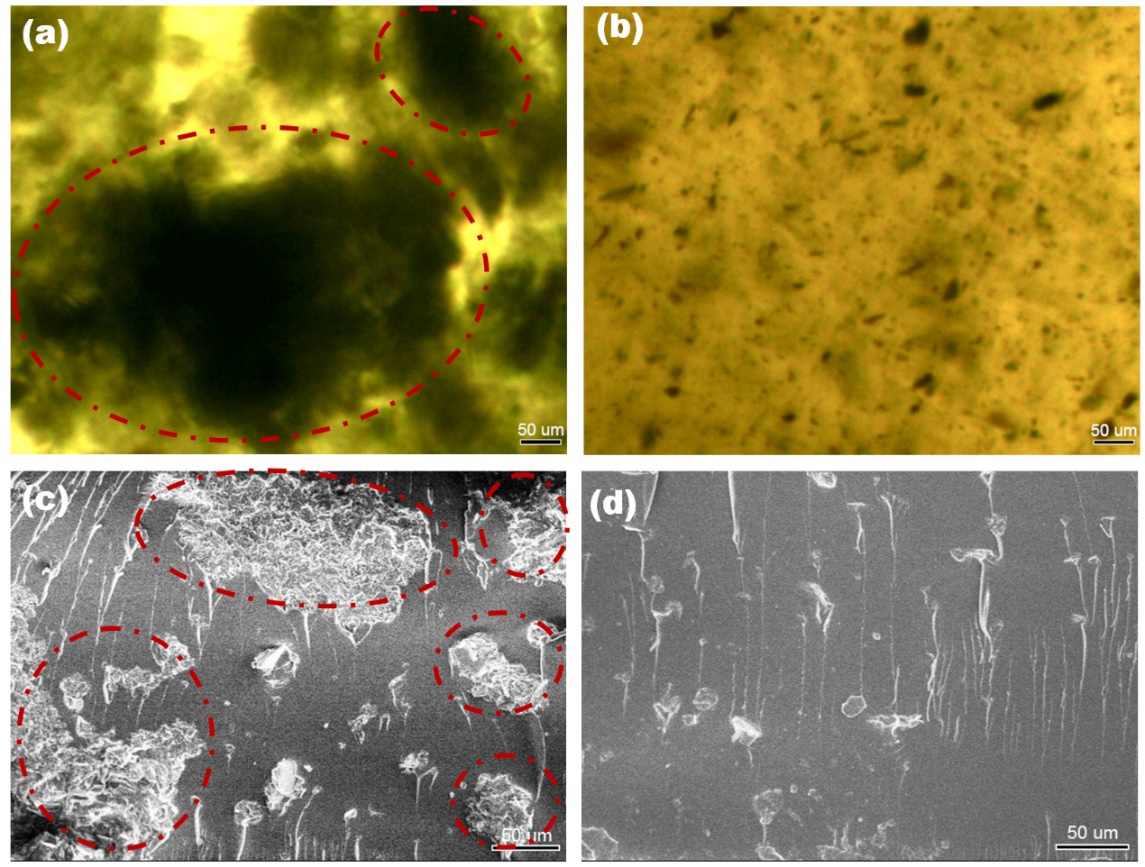

圖3 （a）光學顯微鏡下BP在環(huán)氧樹脂中的分散；（b）光學顯微鏡下經RuL₃修飾的BP在環(huán)氧樹脂中的分散；（c）BP在環(huán)氧樹脂中分散的SEM截面圖；（d）經RuL₃修飾的BP在環(huán)氧樹脂中分散的SEM截面圖。

  導熱性能測試，如圖4所示。在 RuL₃@BP添加量僅為3.0 wt%，環(huán)氧樹脂復合材料具有超高的導熱系數(shù)，達到了0.376 W m^-1 K^-1，相比于純的環(huán)氧樹脂，導熱系數(shù)提升了65.64%。導熱機理顯示，由于磷烯的分散性被提高，降低了填料與復合材料的界面熱阻，從而提升環(huán)氧復合材料的導熱系數(shù)。

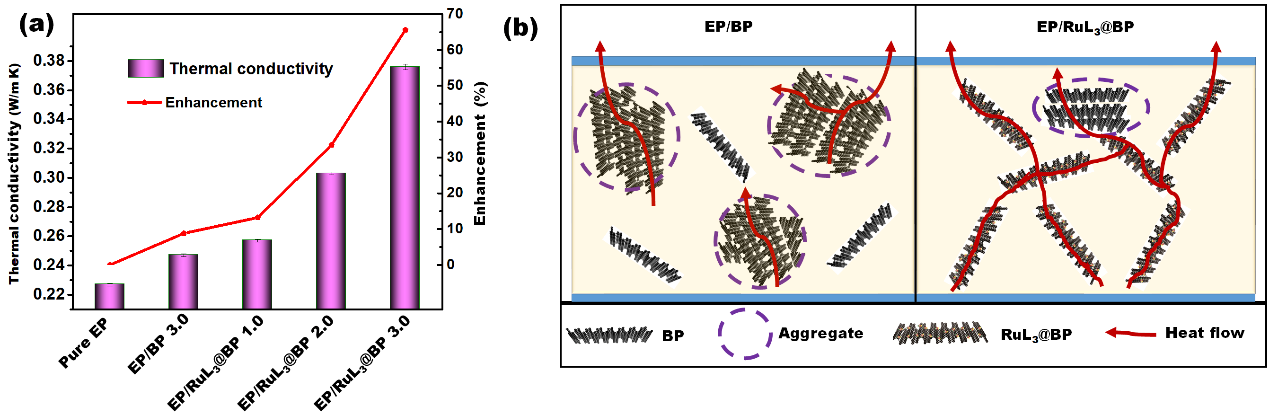

圖 4 環(huán)氧復合材料的導熱系數(shù)及導熱機理

  阻燃性能測試，如圖5所示。當 RuL₃@BP添加量僅為3.0 wt%時，環(huán)氧復合材料可以順利通過UL-94 V-0級別測試，極限氧指數(shù)提升了26.72%。環(huán)氧復合材料的熱釋放峰值、總的熱釋放量、煙霧釋放速率、總的煙霧排放量、CO釋放速率分別降低了62.21%、35.22%、39.58%、39.41%和60.79%，展現(xiàn)出優(yōu)異的阻燃和抑煙性能。

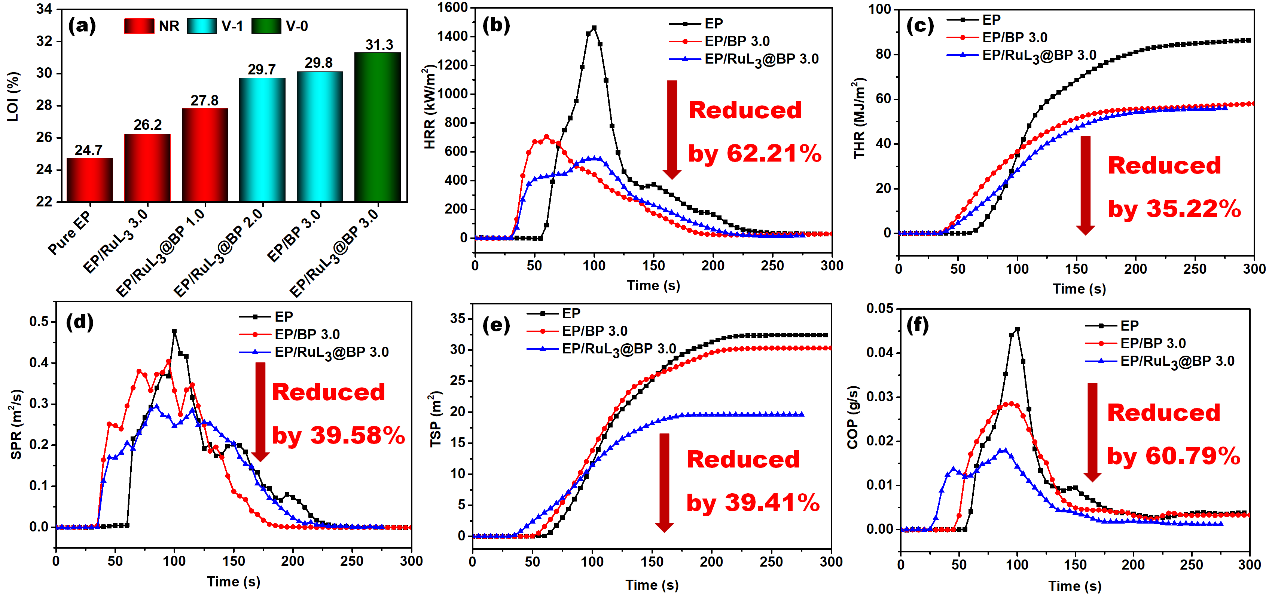

圖 5 （a）垂直燃燒和極限氧指數(shù)；（b）峰值熱釋放速率；（c）總的熱釋放量；（d）峰值煙霧釋放速率；（e）總的煙霧釋放量；（f）CO的釋放速率。

  最后，研究人員結合TGA、EDS、XRD、Raman、XPS、TG-IR等多項表征手段對炭層進行了表征，并提出一種兩步法的阻燃機理（圖6），認為RuL₃@BP在環(huán)氧樹脂中的阻燃可分為兩個階段：當溫度低于450℃時，苯磺酸釕分解，并與水反應生成苯磺酸，可以催化炭層的形成；同時，未配位的磷烯和反應生成的氧化釕可以起到物理屏障的作用，阻礙熱量和可燃氣體的傳遞。當溫度高于450℃后，磷烯一方面捕捉自由基，發(fā)揮氣相阻燃的機理，另一方面捕捉氧氣生成磷酸衍生物，進一步促進炭層的形成，達到隔氧隔熱的雙重作用。

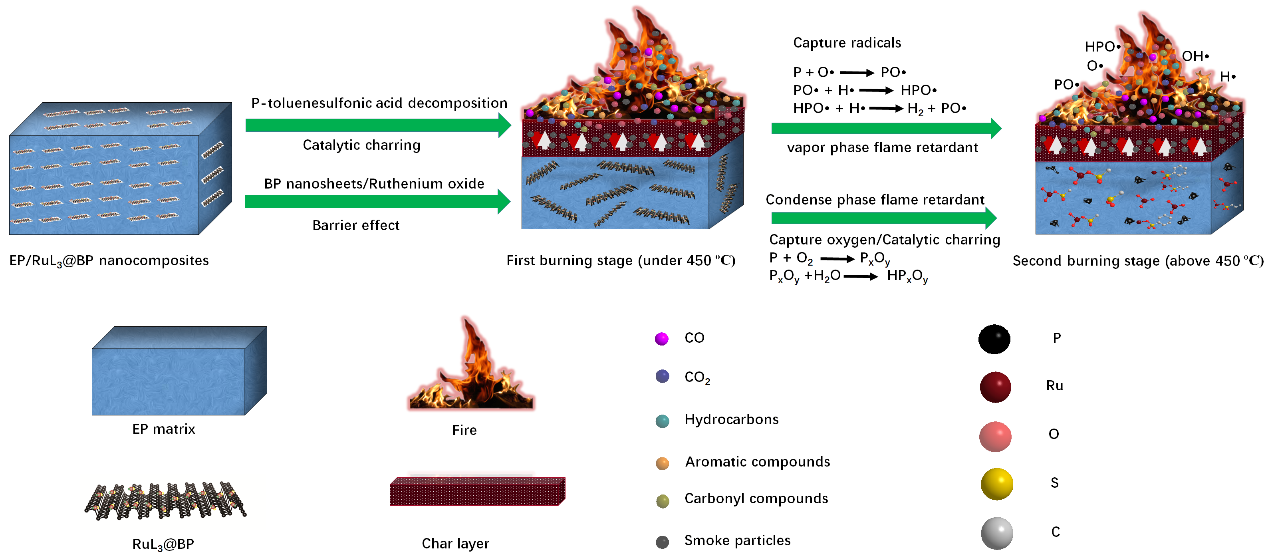

圖 6 阻燃機理示意圖

  該研究不僅可以顯著提升磷烯在空氣中的穩(wěn)定性，還可以獲得優(yōu)良的阻燃性能，對于提升了磷烯的工業(yè)化應用具有重要的指導意義。

  相關研究成果“Surface coordination of black phosphorene for excellent stability, flame retardancy and thermal conductivity in epoxy resin”近期發(fā)表在Chemical Engineering Journal (IF=10.652)，論文的通訊作者為中科院廣州化學研究所吳昆研究員，博士生屈貞財為論文第一作者。同時，河北大學化學與化工學院的孟偉華博士也參與了此項研究工作。

  該工作得到了國家重點研發(fā)計劃項目（2017YFD0601003）和廣州市科技計劃一般項目（201904010244）的資助。

  論文鏈接地址：https://www.sciencedirect.com/science/article/pii/S138589472031408X?via%3Dihub
