私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  多重大環(huán)結構的生物大分子廣泛存在于生命體的進化過程中，并擔負著極為重要的生命功能。與生物大分子類比，人工合成的復雜多環(huán)聚合物理應具有不同于線型、單環(huán)和其他拓撲結構的獨特性質和應用。然而當前對人工合成多環(huán)聚合物的組裝、性質和應用的進一步研究極少，原因在于合成方法的局限性導致大量制備結構明確的多環(huán)聚合物非常困難，進而影響了對多環(huán)結構與性能之間的構效關系以及應用的深入探索。發(fā)展簡便高效的合成方法大量制備各種復雜多環(huán)聚合物是探索多環(huán)聚合物特性與應用的重要前提，也是高分子化學追趕生物大分子合成的著力點。當前多環(huán)聚合物只能通過閉環(huán)法和環(huán)化聚合法制備，但兩種方法都面臨著繁瑣的前體合成，稀溶液，低產率，受限的環(huán)數(shù)目和環(huán)大小等不足。

  針對多環(huán)聚合物的合成這一前沿課題和現(xiàn)有方法的不足，中國科大尤業(yè)字教授課題組和洪春雁教授課題組合作提出了環(huán)擴張法制備多環(huán)聚合物的新策略并成功開發(fā)了基于多功能羅丹寧化學的多環(huán)聚合物合成新方法。羅丹寧是一種五元雜環(huán)化合物，在環(huán)上具有硫和氮兩種雜原子以及羰基和硫代羰基基團，除此之外，環(huán)上還有一個亞甲基。特殊的環(huán)狀結構以及原子、基團多樣性賦予了羅丹寧及其衍生物獨特的性質和在染料化學、藥物化學、能源材料等領域豐富的應用。在本研究中，該團隊發(fā)現(xiàn)環(huán)硫丙烷類單體在季翁鹽的催化下開環(huán)形成硫負離子隨后能夠進攻羅丹寧分子的硫酯單元，通過重排從而將一個環(huán)硫丙烷分子插入到羅丹寧易斷裂的C-S鍵中，然后經過次序地進攻、重排和插入最終形成包含羅丹寧基團的高分子量環(huán)狀聚硫醚（圖1）。該聚合反應條件溫和，可在較高濃度下進行且轉化率高，所得聚硫醚分子量可設計且分散性較窄。

圖1：羅丹寧引發(fā)的環(huán)硫丙烷開環(huán)聚合機理

  為了進一步驗證聚合機理并提供直觀的環(huán)狀結構形成的證據(jù)，研究團隊利用三組分反應將聚乙二醇接枝到合成的聚硫醚上形成刷狀聚合物。由TEM，HRTEM和AFM表征可以看到大量的環(huán)狀拓撲結構的形成，證明了羅丹寧確實可以作為有效的引發(fā)劑引發(fā)環(huán)硫丙烷類單體的陰離子開環(huán)聚合制備環(huán)狀聚合物（圖2）。

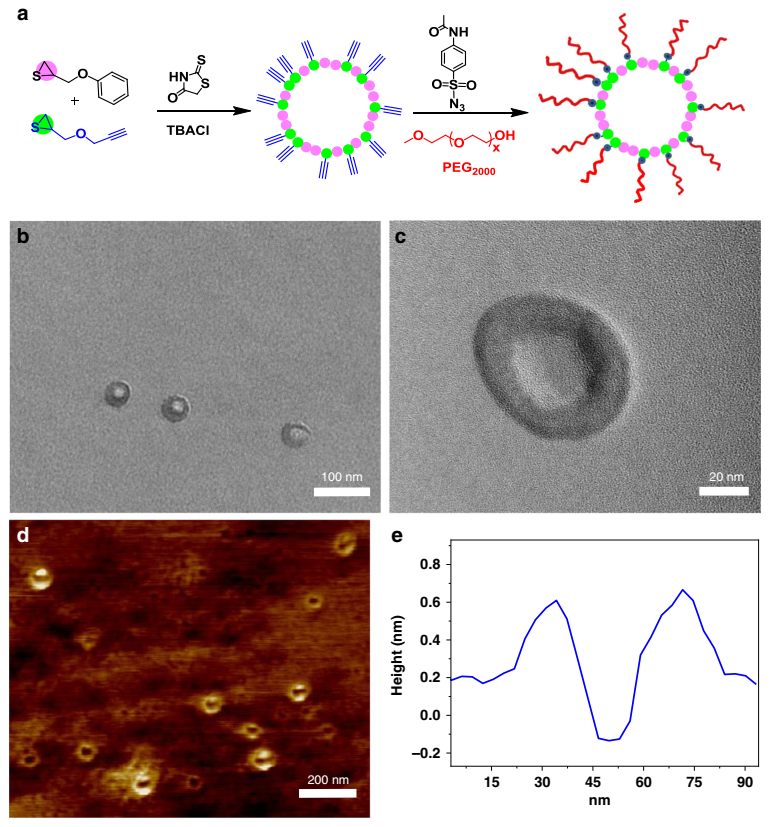

圖2：合成環(huán)狀刷型聚合物以及TEM、HRTEM和AFM表征

  另一方面，受到環(huán)上吸電子基團以及獨特的五元環(huán)結構的影響，羅丹寧分子上的亞甲基具有非常高的活性，能夠與醛基化合物發(fā)生親電機理的Knoevenagel 縮合。這一羅丹寧與醛基化合物的縮合反應條件溫和，反應轉化率極高，具有點擊反應的特點（圖3）。

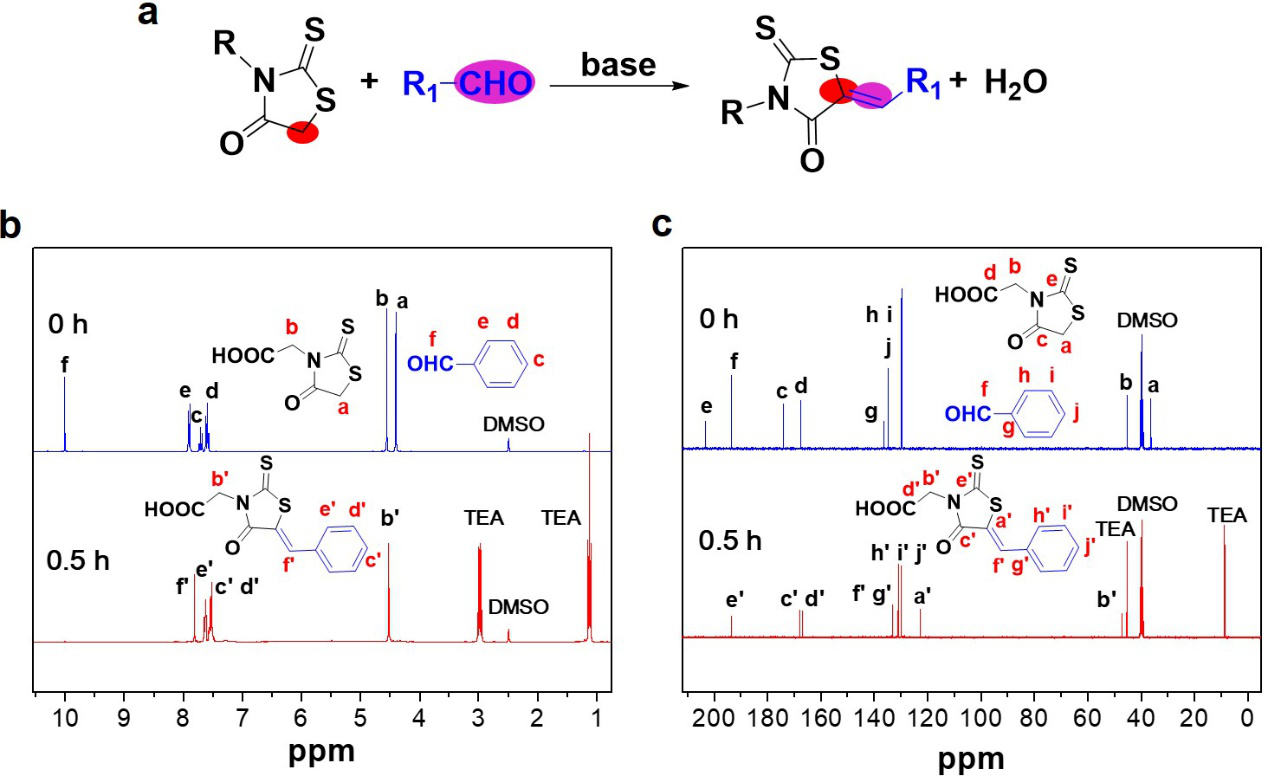

圖3：羅丹寧與醛基化合物的Knoevenagel 點擊縮合

  以上研究揭示羅丹寧既能夠作為引發(fā)劑媒介環(huán)硫丙烷的開環(huán)聚合通過環(huán)擴張的方式快速合成高純度的環(huán)狀聚合物；又能夠與醛基化合物發(fā)生高效的縮合反應。這種雙重功能使得羅丹寧是一個非常合適的載體通過環(huán)擴張的方法大量制備復雜多環(huán)聚合物。該團隊隨后合成了雙官能團羅丹寧單體，通過與雙醛類單體的高效縮聚，制備了主鏈含有多個羅丹寧單元的聚引發(fā)劑，然后引發(fā)環(huán)硫丙烷開環(huán)聚合，得到線型多環(huán)聚合物（圖4）。

圖4：利用多功能羅丹寧化學合成線型多環(huán)聚合物

  在以上研究的基礎上，該團隊進一步制備了超支化多環(huán)聚合物，懸掛大環(huán)的多環(huán)聚合物等一系列復雜多環(huán)結構的聚合物，并利用基于羅丹寧的供體受體相互作用賦予多環(huán)聚合物聚集誘導發(fā)光性能。

  該研究為復雜多環(huán)聚合物的合成提供了一個全新的簡便高效的途徑，利于進一步探索多環(huán)聚合物的性質與應用。研究工作發(fā)表于Nature communications（DOI：10.1038/s41467-020-17474-0），中國科大張澤特任副研究員是論文第一作者，該研究得到國家重點研發(fā)計劃和國家自然科學基金項目的資助。

  原文鏈接：https://www.nature.com/articles/s41467-020-17474-0
