私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

⁹⁹Tc是乏燃料后處理過程中最為棘手的放射性核素之一，它半衰期長、毒性大，在水溶液中以⁹⁹TcO₄^?形式存在。在乏燃料后處理和核環(huán)境修復(fù)等領(lǐng)域，設(shè)計合成具有優(yōu)異99TcO4?捕獲性能的分離材料是一個重大挑戰(zhàn)。目前，常用于去除分離⁹⁹TcO₄^?的材料多為陽離子型吸附劑。已經(jīng)大規(guī)模使用的吸附劑材料是陰離子交換樹脂（如IRA-400、IRA-401或 Purolite-A-520E等），但是它們低的吸附速率、有限的吸附容量仍需要進一步提高。近期，研究者們將目光投向新型多孔材料，制備了陽離子型的CNPs、MOFs、COFs、PAFs等用于去除⁹⁹TcO₄^?。雖然這些多孔材料展現(xiàn)了快速的吸附動力學(xué)、高的吸附容量以及良好的選擇性，但是它們以粉末形式存在并且制備成本昂貴，阻礙了它們的實際應(yīng)用前景。

  近期，東北師范大學(xué)朱廣山教授團隊聯(lián)合中科院高能所石偉群研究員團隊首次將聚合物納米纖維吸附劑用于⁹⁹TcO₄^?的去除分離。相比于陰離子交換樹脂，聚合物纖維吸附劑也是一類具有宏觀形貌、有大規(guī)模使用潛力的吸附劑材料。在本項研究中，考慮到現(xiàn)有吸附劑的優(yōu)勢及不足、并克服傳統(tǒng)纖維吸附劑傳質(zhì)阻力大、接枝效率低并且無法有效識別⁹⁹TcO₄^?的問題，作者通過靜電紡絲技術(shù)并結(jié)合造孔和后接枝改性方法，獲得了多孔的超支化季銨鹽功能化的陽離子纖維。

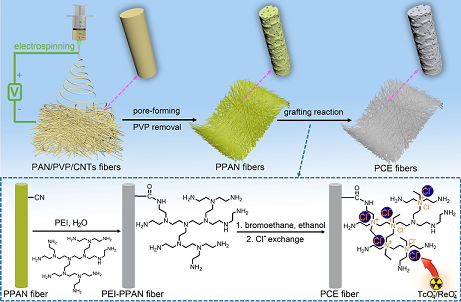

圖1：多孔陽離子纖維吸附劑的制備流程圖。

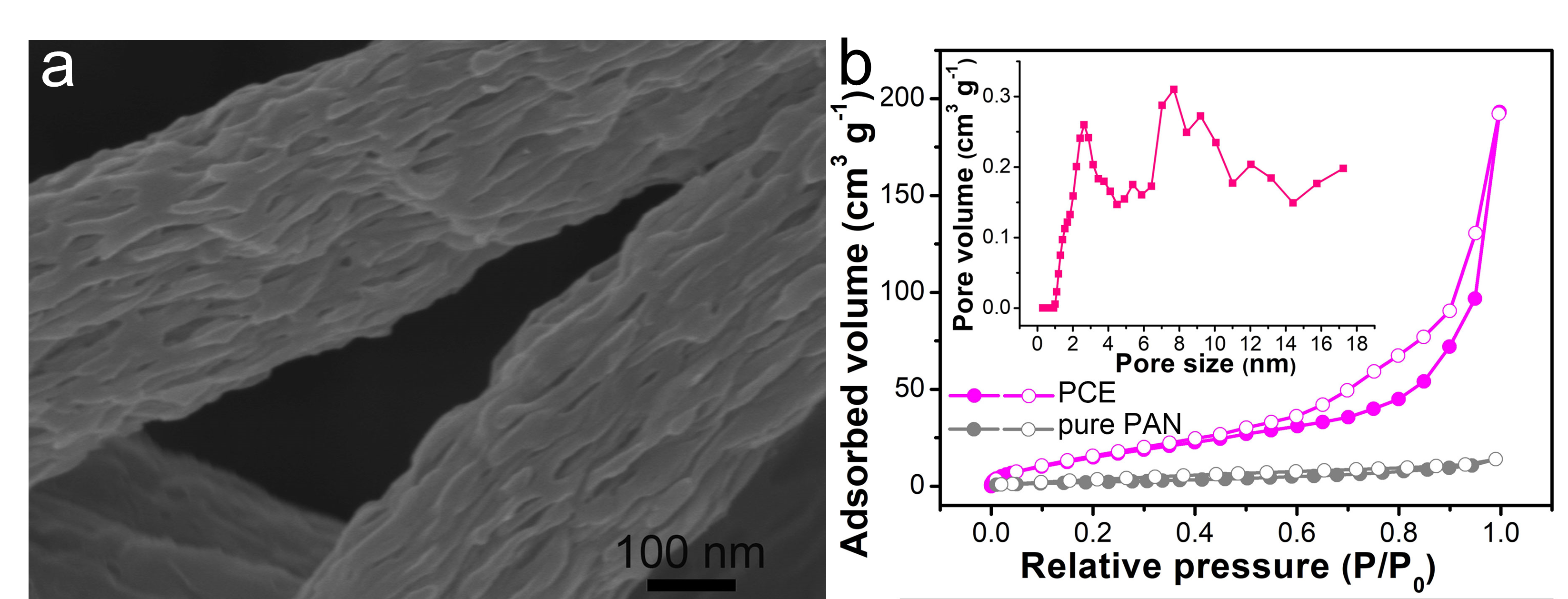

圖2：多孔陽離子纖維的SEM圖和氮氣吸附脫附曲線。

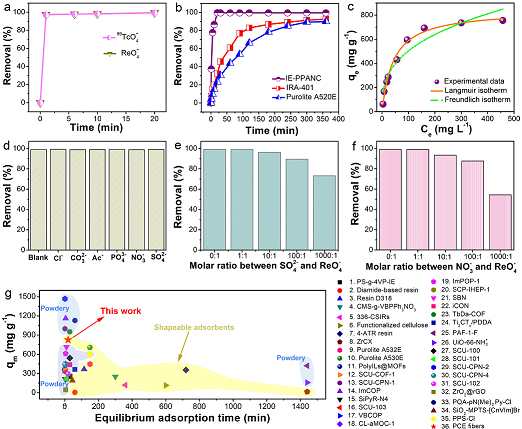

圖3：多孔陽離子纖維吸附劑靜態(tài)吸附⁹⁹TcO₄^?/ ReO₄^?的性能。

  多孔結(jié)構(gòu)和超支化季銨鹽可以有效提高功能基團接枝密度，提高吸附容量。此外，多孔結(jié)構(gòu)還可以降低傳質(zhì)阻力、提高吸附速率，并且多孔結(jié)構(gòu)還可以增強功能基團的利用率。獲得的多孔陽離子纖維吸附劑可以在1 min內(nèi)去除97%的⁹⁹TcO₄^?，吸附平衡可以在20 min內(nèi)完成，遠遠快于傳統(tǒng)的陰離子交換樹脂以及其他可成型的吸附劑。合成的多孔陽離子纖維吸附劑對⁹⁹TcO₄^?的模擬物ReO₄^?的最大吸附容量可以達到826 mg/g，這一數(shù)值高于目前報道的所有具有宏觀形貌的陰離子交換樹脂和大部分新型多孔材料。通過對纖維微環(huán)境的調(diào)控，多孔陽離子纖維吸附劑能在極端環(huán)境（如高酸/高堿性、高離子強度、強輻照）下實現(xiàn)ReO₄^?的選擇性去除。

圖4：多孔陽離子纖維吸附劑動態(tài)分離ReO₄^?的實驗裝置和性能。

  原文鏈接：https://doi.org/10.1002/adfm.202200618
