白光OLED（WOLED）作為一種新型的固態光源，在照明領域展現了廣闊的應用前景。除了外量子效率（EQE）外，功率效率（PE）的提升將為白光器件帶來高能效比、長壽命等優勢，因此是目前學術界和工業界的研究重點之一。盡管基于貴金屬配合物的磷光材料的WOLED已經表現很好的性能，但是其較高的成本讓科研工作者的目光轉向基于純有機全熒光材料的WOLED。鑒于熱活化延遲熒光（TADF）材料在OLED器件中能夠實現接近100%的激子利用率的優勢，基于TADF材料制備WOLED器件在過去幾年也得到了廣泛的關注。其中，TADF材料敏化傳統熒光（CF）客體的器件制備工藝已取得了顯著的進步，由此可以充分利用TADF材料和CF客體各自的優勢，實現具有優異效率和良好光色的WOLED。
近日，華南理工大學趙祖金教授報道了一種基于夾心結構的雙色全熒光WOLED器件。通過將橙光發光層包夾在兩層藍光發光層中制備的雙色WOLED器件能夠有效抑制激子湮滅，其PE和EQE分別高達130.7 lm W-1 和31.1%。與此同時，利用橙光材料的電子捕獲特性，構建了新型的層間敏化結構，成功制備出了PE和EQE分別高達110.7 lm W-1和30.8%的三色全熒光WOLED器件。這兩種雙色和三色全熒光WOLED器件均實現了文獻報導的最高功率效率，并且在1000 cd m-2的亮度下都能維持較高的PE和EQE，具有優異的效率穩定性（圖1）。

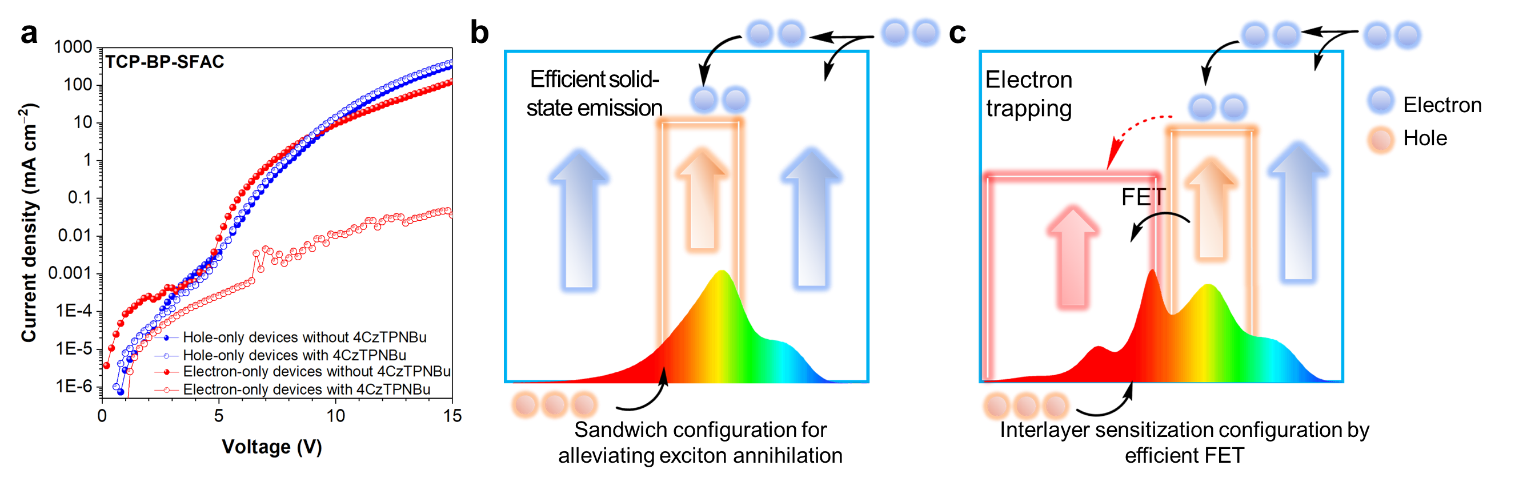

圖1. 雙色和三色全熒光WOLED的器件結構、最大效率、發射光譜及所用的發光材料。

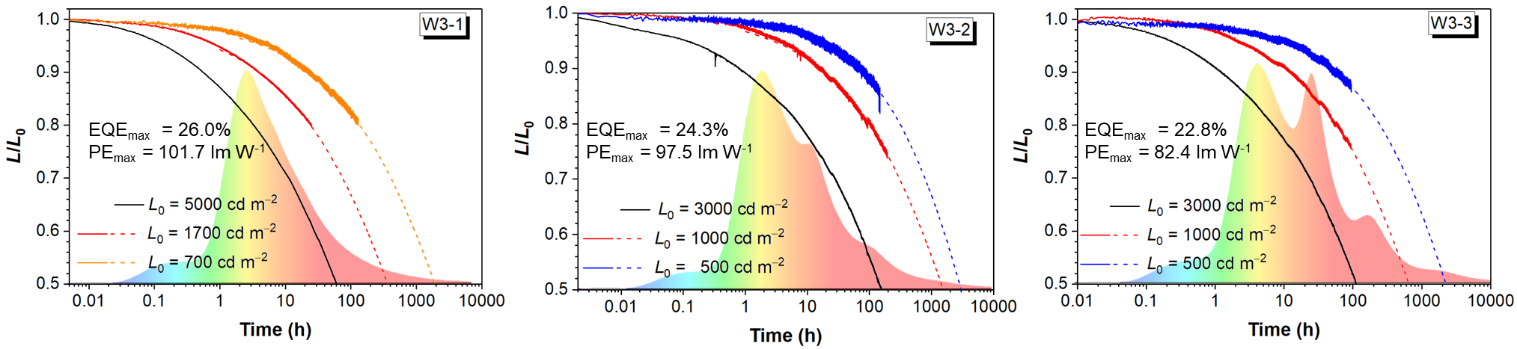

圖3. 適用于穩定性測試的器件W3-1~W3-3在不同初始亮度下的衰減曲線、性能數據以及光譜。
全文鏈接：https://www.nature.com/articles/s41467-022-32967-w?utm_source=xmol&utm_medium=affiliate&utm_content=meta&utm_campaign=DDCN_1_GL01_metadata
- 華南理工大學趙祖金教授課題組 AFM: 利用電子捕獲策略實現高效率和高顯色指數的全熒光白光OLED器件 2023-09-27
- 中科院長春應化所熒光/磷光混合型白光OLED研究取得新進展 2014-09-26
- 新聚合物發光器有望實現白光OLED 2013-09-17
- 華南師范周國富團隊唐彪和張振 I&ECR：光熱聚多巴胺涂覆棉布的便捷大規模制備及其在太陽能界面水氣轉換中的應用 2022-12-02
