私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

搜索：
北方民族大學郭生偉團隊《Green Chem.》：鹽加速微波輔助超快速連續聚合相變儲能納膠囊
2023-03-10  來源：高分子科技

  相變儲能納膠囊（Nanoencapsulated Phase Change Materials Microcapsules，NanoPCMs）作為一種新興的節能材料，在解決能源供需不匹配問題上具有廣闊的應用前景。然而，傳統熱聚合方法大量制備NanoPCMs是一個耗時耗能的復雜過程，且得到的膠囊多為微米級。如何快速地大規模制備NanoPCMs仍是一個挑戰。



  為了解決上述問題，郭生偉團隊開發了一種簡便、高效、超快速的微波輔助聚合方法，分別以交聯聚(甲基丙烯酸甲酯-co-甲基丙烯酸烯丙酯)（P(MMA-co-AMA)）和相變材料正十八烷（n-oct）為壁材和芯材，并將氯化鈉（NaCl）作為微波敏化劑，添加到聚合體系中，制備NanoPCMs（圖1）。由于NaCl微波敏化劑的引入，反應時間從12小時縮短到10分鐘，比傳統的水熱聚合快100倍。此外，在NaCl與乳化劑SMA的協同乳化作用下，產生最佳的乳化效果，控制了NanoPCMs的粒徑（圖2）。他們通過正交試驗，得出制備NanoPCMs的最佳條件為60 ℃、10 min、600 W（圖3），制備的NanoPCMs具有均勻的、球形的核殼結構，直徑約為95 nm，潛熱存儲能力為114.9 J/g，包覆率為50.8%。經與微波不加敏化劑、水熱加敏化劑和水熱不加敏化劑的實驗進行對比，解釋了NaCl存在條件下NanoPCMs微波輔助聚合機理（圖4），證實了該方法制備得到的NanoPCMs具有較高的潛熱儲存能力和顯著的熱穩定性和熱可靠性。通過反應器的設計（圖5），一臺小型微波反應器（50 cm×42 cm×43 cm）12小時可生產出80 L NanoPCMs，而水熱聚合12小時只能生產0.2 L的MicroPCMs，凸顯了微波輔助超快速連續制備NanoPCMs方法的優勢，為NanoPCMs的商業化生產奠定了基礎。

圖1. 微波輔助超快速合成NanoPCMs的制備示意圖


圖2. (a) 乳化液液滴的POM圖；(b)(c) NanoPCMs的SEM和TEM圖；(d)乳化液和NanoPCMs的DLS圖；(e) n-oct和NanoPCMs的DSC圖；(f) n-oct、P(MMA-co-AMA)和NanoPCMs的FTIR圖

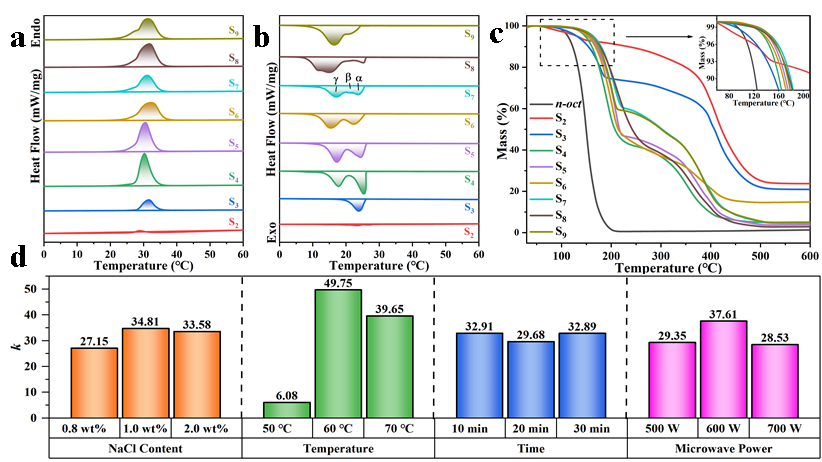

圖3. (a)(b) NanoPCMs的DSC圖；(c)NanoPCMs的TG圖；(d) 正交因素對包覆率的影響


圖4. S10、S12、S13和S14 的SEM圖(a-d)、DLS圖(e-h)和合成機理圖解(i-l)

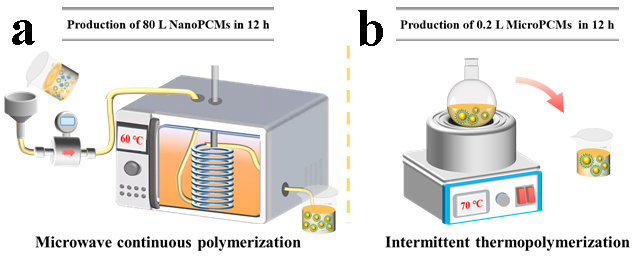

圖5. 微波輔助和傳統水熱聚合裝置示意圖

  該工作以“Ultrafast and continuous synthesis of phase change nanocapsules by salt-accelerated microwave-assisted polymerization”為題發表在《Green Chemistry》上。該研究工作得到了國家自然科學基金、寧夏自然科學基金、寧夏重點研發計劃項目、北方民族大學研究生創新項目和中央高校基本科研業務費的支持。


  論文鏈接：https://pubs.rsc.org/en/content/articlelanding/2023/gc/d2gc04804c/unauth

版權與免責聲明：中國聚合物網原創文章。刊物或媒體如需轉載，請聯系郵箱：info@polymer.cn，并請注明出處。
（責任編輯：xu）
【大 中 小】【打印】【關閉】

誠邀關注高分子科技

更多>>最新資訊
更多>>科教新聞
主站蜘蛛池模板： 嘉定区| 扬中市| 永丰县| 崇文区| 合江县| 仲巴县| 中西区| 平阴县| 沅陵县| 克拉玛依市| 拜城县| 伊宁市| 迭部县| 措勤县| 古丈县| 临江市| 苏尼特右旗| 高碑店市| 馆陶县| 延边| 日喀则市| 德昌县| 大足县| 汕尾市| 赣州市| 安庆市| 沁水县| 泽库县| 会同县| 顺义区| 双牌县| 棋牌| 綦江县| 西乌珠穆沁旗| 珲春市| 布尔津县| 青神县| 新巴尔虎左旗| 元阳县| 上虞市| 那曲县|
