中科院寧波材料所宋育杰副研究員和哈工大劉明教授《Polym. Chem.》：寬溫域力學穩定性鄰苯二甲腈樹脂
2023-04-25 來源：高分子科技
鄰苯二甲腈樹脂玻璃化轉變溫度在350 ℃以上，具有極低的吸水率和優異的力學強度，在航空航天、電子封裝和軌道交通等軍、民領域應用廣泛，是面向極端環境應用的高性能高分子材料之一。但目前為止的鄰苯二甲腈樹脂普遍存在單體的熔點過高(>200 ℃)、加工窗口過窄和樹脂的高溫力學性能不佳等缺點，限制了其加工與應用。
為了設計出耐溫性能更好的樹脂，中國科學院寧波材料技術與工程研究所先進能源材料工程實驗室和哈爾濱工業大學化工學院通過引入硼原子制備了兩種改性鄰苯二甲腈樹脂c-BPN和c-PBPN(如圖1所示)。

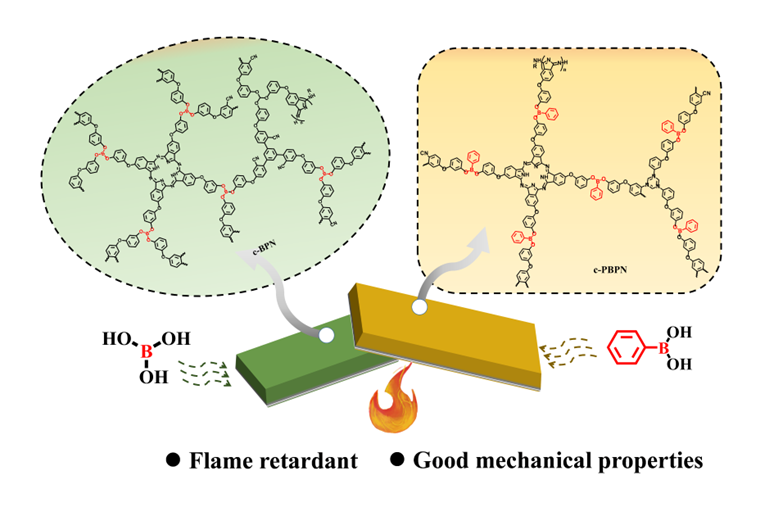

圖1 c-BPN和c-PBPN聚合物結構示意圖
圖2 單體RPN、BPN和PBPN的DSC曲線圖

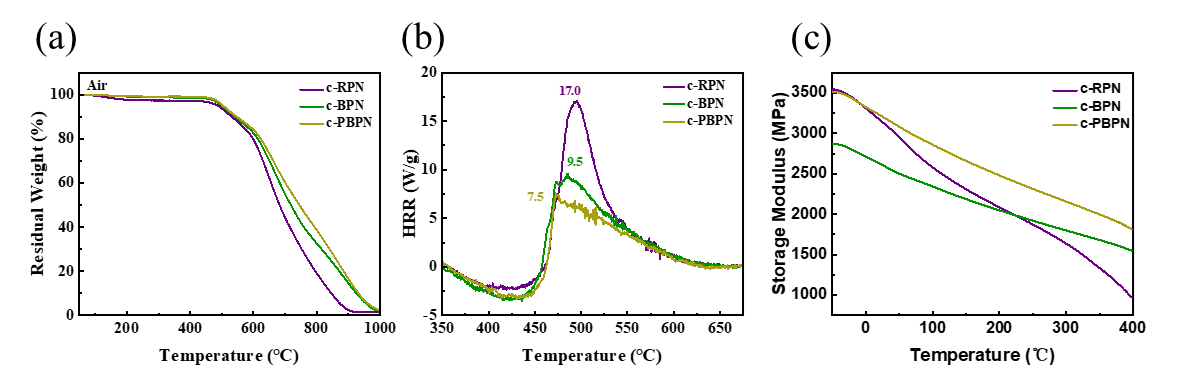

圖3 c-RPN、c-BPN和c-PBPN：(a) 在空氣氛圍下熱失重曲線圖； (b) 熱釋放速率曲線圖；(c) 儲能模量曲線圖
以上研究工作近期以“High-Performance Boron-containing Phthalonitrile Resins”為題，發表在Polymer Chemistry上。該研究工作第一作者為中科大碩士生孔文靜，通訊作者為寧波材料所宋育杰副研究員和哈工大化工學院劉明教授，得到了國家自然科學基金(No. 52203019)，寧波3315計劃(2018A-03-A)，廣東省基礎與應用基礎研究基金(2022A1515110919)，大學基本科研業務費專項資金(AUGA2160100119)和中央高；究蒲袠I務費專項資金(LH2021E055)的支持。
原文鏈接：https://doi.org/10.1039/D3PY00070B
版權與免責聲明：中國聚合物網原創文章？锘蛎襟w如需轉載，請聯系郵箱：info@polymer.cn，并請注明出處。
（責任編輯：xu）
相關新聞
- 西安交大丁書江教授團隊新突破：疏水、耐溫性離子導體軟材料 2020-05-19
- 東華大學武培怡/侯磊團隊 Matter：水介導相分離演化制備兼具高機械強度與室溫可再加工性的聚合物材料 2025-04-09
- 安農大陳玉霞教授團隊 AFM: 具有高機械強度、抗疲勞性和離子電導率的多功能絲瓜海綿水凝膠用于監測人體生命體征 2025-04-05
- 青科大高傳慧教授團隊 AFM：一種具有高機械強度、堅韌和抗疲勞性的多功能納米導電水凝膠 2024-09-24
- 港中大（深圳）張祺課題組 Sci. Adv.：寬溫域裝甲凝膠實現阻尼與抗沖擊雙優性能? 2025-04-23
- 上海交大朱申敏教授團隊 Nat. Commun: 刷狀拓撲聚合物骨架助力寬溫域凝膠電解質 2025-03-15
- 哈工大潘欽敏教授《Compos. Part B: Eng.》：分子刷助力寬溫域固態鋰電池 2025-03-03
