  光的色彩管理在人們?nèi)粘Ｉ钪惺殖Ｒ姡瑥V泛存在于投影、顯示技術、照明工程、圖像傳感和攝影等領域。彩色濾光片是實現這一功能的重要光學元件，它通過各種光與物質的相互作用（如染料對特定波段光的選擇性吸收，各種超結構對特定波段光的選擇性反射和散射，以及高光學各向異性材料的雙折射等）來改變光源（入射光）的光譜功率分布，從而實現對透射光色彩的調節。近年來，人們對相關光學器件或儀器的結構緊湊度和多功能化要求與日俱增，亟需發展能夠在較寬色域內對光色彩進行多維度調節（明度、色相和飽和度）的動態調光器件。

  膽甾相液晶（Cholesteric Liquid Crystals，ChLCs）是一種具有獨特螺旋扭轉結構的液晶材料，可被視為一種一維光子晶體。獨特的結構賦予其諸多新奇的光學性質，如對特定波段光的選擇性反射、圓二色性及旋光性，以及對可見光幾乎沒有吸收等。更重要的是，其透射/反射光譜性質可隨各種外界刺激（如光、電場、溫度、濕度、機械應變，以及某些化學物質及或溶劑等）的改變而相應變化。上述性質使得ChLCs成為可用于動態調控透射光色彩的理想濾光材料。

  濾光材料變色行為的精確有效調控對于實現動態調光器件的功能至關重要。石墨烯是一種新型二維材料，具有適中的導電性、較高的透明性和良好的光學中性度（在可見光波段內透過率幾乎不隨波長變化），因而可作為高性能的透明導電薄膜或透明電加熱膜，可在較寬的工作電壓范圍內對變色材料的電致變色或熱致變色行為進行精細調控。此外，石墨烯還具有隨層厚精確可調的透過率（光吸收率為~2.3% × n，n為層數），因而可通過調節石墨烯層厚對透射光色彩的明度屬性進行調控。由此可見，石墨烯薄膜與膽甾相液晶的結合將為實現光色彩的多維度調控提供嶄新的途徑。

  基于上述背景，北京大學/北京石墨烯研究院的劉忠范院士、張艷鋒教授課題組和北京大學楊槐教授課題組密切合作，分別采用溫度響應型小分子膽甾相液晶作為動態濾光材料，化學氣相沉積（Chemical Vapor Deposition，CVD）法直接制備的石墨烯/玻璃復合材料作為透明電加熱板/中性光衰減材料，構筑了一種新型的電驅動型熱致變色動態調光器件，研究了其熱致變色行為、透射光譜性質和對透射光色彩的調控能力，并探索了其作為可變色智能窗和可變色彩色濾鏡的應用。

一、高透明、高導電石墨烯/玻璃復合材料的水輔助常壓CVD法制備

  首先，該研究采用水輔助常壓CVD法制備了高透明、高導電的石墨烯/玻璃復合材料（圖1）。通過鼓泡法向CVD生長體系內引入體積分數為~0.1%的水蒸氣作為溫和刻蝕劑，利用其在高溫下熱裂解產生的活性物種（如H、O和OH等自由基）刻蝕過剩的石墨烯核、表面吸附的碳物種以及多層島結構，從而降低成核密度，擴大疇區尺寸并提升石墨烯薄膜的層厚均勻性。采用此方法獲得的石墨烯薄膜疇區尺寸可超過200 nm，層厚以2–3層為主；對應的石墨烯/玻璃復合材料（3 cm × 6 cm）具有較高透明性（透過率為~89.4%）、導電性（面電阻為~835 Ω·sq^–1）和良好的均勻性。

圖4.1 高透明、高導電石墨烯薄膜在石英玻璃基底上的水輔助常壓CVD法生長。（a）石墨烯薄膜的生長過程示意圖；（b）石墨烯薄膜的Raman光譜（位置隨機選取）；（c）轉移至SiO₂/Si基底上的石墨烯薄膜的原子力顯微鏡（Atomic Force Microscopy，AFM）圖像；（d）轉移至透射電子顯微鏡（Transmission Electron Microscopy，TEM）銅網上的石墨烯薄膜折疊邊緣處的TEM圖像；（e）轉移至TEM銅網上的石墨烯薄膜的選區電子衍射圖案（光闌尺寸：200 nm）；（f）石墨烯薄膜及石墨烯/玻璃復合材料的紫外–可見–近紅外透射光譜，插圖為石墨烯/玻璃樣品和石英玻璃基底的照片；（g，h）石墨烯/玻璃復合材料的面電阻和透過率（測試波長：550 nm）面譜圖及對應的統計分布直方圖（插圖）。生長條件：Ar/Ar+H₂O/H₂/CH₄=375/25/400/18 sccm，在~1120 ℃下生長6小時

二、基于石墨烯/ChLC的熱致變色動態調光器件的構筑及其熱致變色性能測試

  在直接生長得到的石墨烯/玻璃復合材料的正上方疊加一片石英玻璃片制成液晶盒，在其兩端加工銀電極，再將加熱至熔融態的液晶樣品在毛細力的作用下注入液晶盒的狹小縫隙（~20 μm），即可獲得熱致變色動態調光器件（圖4.2a）。其中，液晶與盒內壁之間的摩擦剪切力使液晶單元呈平面狀排列，液晶樣品中的手性摻雜劑（左旋或右旋）則進一步誘導液晶單元繞z軸（厚度方向）旋轉，形成獨特的螺旋扭轉超結構（左旋或右旋）。這種手性螺旋扭轉結構使ChLC材料能夠選擇性地反射特定波段（Bragg反射帶）內與之具有相同手性的圓偏振光，從而產生生動的結構色。

圖4.2 基于石墨烯/ChLC的熱致變色動態調光器件的構筑及其熱致變色性能研究。（a）器件的構筑過程示意圖；（b）ChLC的結構色隨溫度變化的示意圖；（c）灌入液晶盒中的ChLC在不同加熱溫度（~45 ℃、~50 ℃、~58 ℃、~65 ℃、~75 ℃和~82 ℃）下的偏光顯微鏡照片；（d）器件在不同偏壓下（~30 V、~32 V、~36 V、~42 V、~48 V和~50.5 V）的照片。

四、基于石墨烯/ChLC的動態調光器件的透射光譜性質研究

  為評估器件對透射光色彩的調控能力，該研究對器件在不同加熱電壓、入射光偏振狀態及入射角度下的透射光譜進行了表征，并對所得的光譜數據進行了色度學分析。

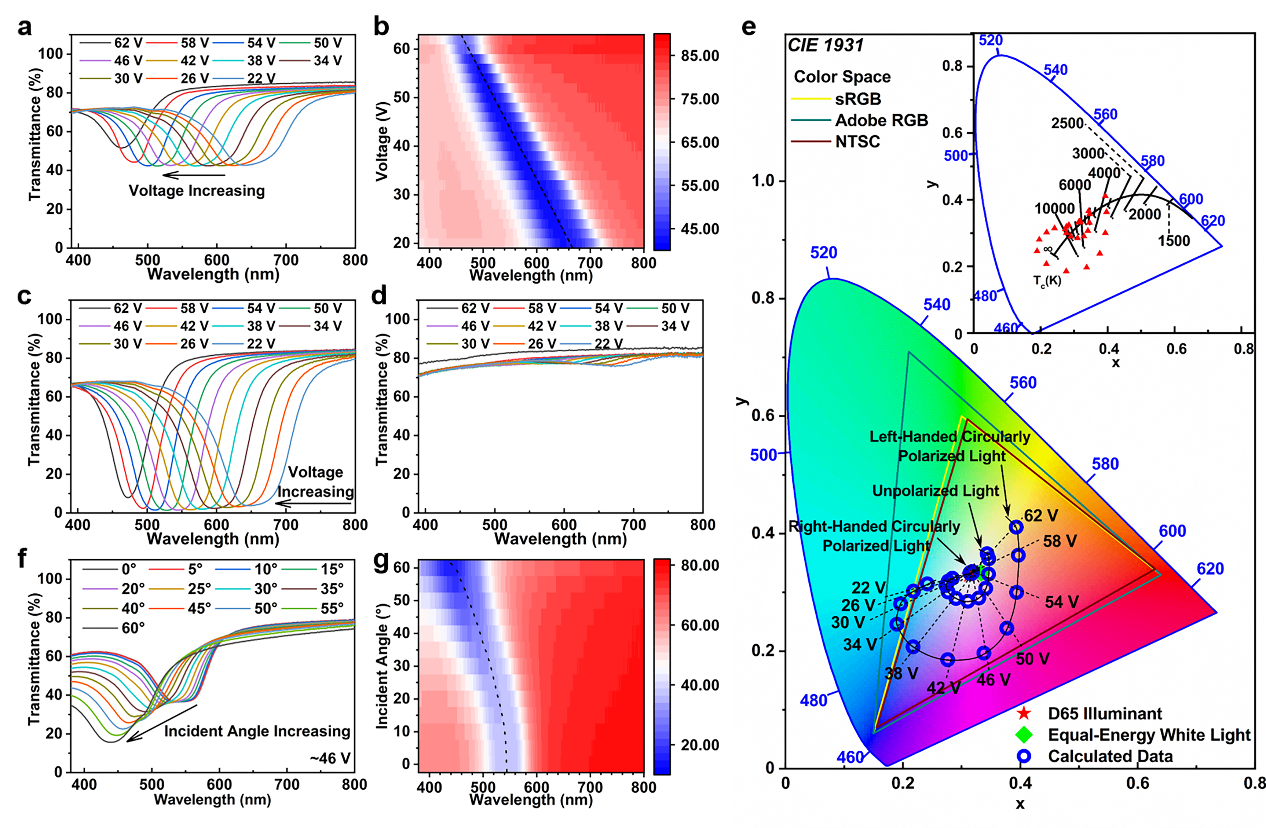

圖4.3 基于石墨烯/ChLC的動態調光器件在不同加熱電壓、入射光偏振態及入射角下的透射光譜性質（380 nm–800 nm）。（a–c）當入射光為非偏振光時，器件在不同加熱電壓下的可見光透射光譜及相應的顏色映射圖；（c，d）當入射光為左旋圓偏振光和右旋圓偏振光時，器件在不同加熱電壓下的可見光透射光譜；（3）根據a，c和d圖中的透射光譜數據計算得到的CIE（國際照明委員會）1931 x–y色坐標值，插圖為對應的相關色溫分布；（f，g）當入射光為非偏振光時，在~46 V的加熱電壓下，器件在不同入射角度下的可見光透射光譜及相應的顏色映射圖。

四、基于石墨烯/ChLC的動態調光器件在可變色智能窗和可變色彩色濾鏡中的應用

  在較寬色域內對透射光色彩的動態調控能力使這種新型的動態調光器件有望被用于高性能的可變色智能窗，以調節背景光的色彩。為此，采用白光手電筒作為光源對該應用進行展示。光源發出的光經過偏振片起偏后變?yōu)橄鄳?yīng)的偏振光，再透過智能窗，即可形成具有特定色彩的背景光（透射光）（圖4.4a）。通過調節智能窗兩端施加的加熱電壓大小和選用不同的偏振片（線偏振片、左旋圓偏振片和右旋圓偏振片），分別實現了背景光色彩的色相和飽和度的有效調控（圖4.4b）。

圖4.4 基于石墨烯/ChLC的動態調光器件在可變色智能窗和可變色彩色濾鏡中的應用。（a）器件作為可變色智能窗調節背景光色彩的示意圖；（b）在不同入射光偏振態下，在智能窗兩端施加不同加熱電壓時拍攝“冰墩墩”擺件獲得的照片；（c）基于石墨烯/ChLC可變色彩色濾鏡的主要元件示意圖；（d）安裝于相機鏡頭上的可變色彩色濾鏡在不同加熱電壓下的照片；（e）在濾鏡兩端施加不同加熱電壓和采用不同的偏振片時，拍攝花束獲得的照片；（f）彩虹圈玩具的短曝光照片（未使用彩色濾鏡和左旋圓偏振片，最上圖），以及未使用濾鏡時（中上圖）和采用具有不同厚度石墨烯薄膜的濾鏡（#1、#2和#3濾鏡中的石墨烯薄膜厚度依次增加，分別對應中、中下和最下圖）時拍攝的彩虹圈玩具的長曝光攝影照片（均使用左旋圓偏振片）（加熱功率：~2.08 W）。

五、總結

  該研究分別采用石墨烯/玻璃復合材料和溫度響應型小分子ChLC作為透明加熱板/中性光衰減材料和濾光材料，構筑了一種全新的電驅動型熱致變色動態調光器件。通過調節施加的加熱電壓大小，入射光的偏振狀態和石墨烯薄膜的層厚，利用該器件分別實現了透射光色彩的色相、飽和度和明度屬性在寬色域內的調控。此外，還分別發展了該器件作為可變色智能窗在調節透射光色彩中的應用，以及作為可變色彩色濾光鏡在攝影中的應用。該研究為功能集成、結構緊湊和小微型化的新一代濾光器件的開發提供了新范式，并將推動它們在新概念顯示器件、動態多色光源和多功能智能窗等領域中的實際應用。

  該工作以“Graphene/Cholesteric-Liquid-Crystal Based Electro-Driven Thermochromic Light Modulators toward Wide-Gamut Dynamic Light-Color-Tuning-Related Applications”為題發表在《Nano Letters》上（Nano Lett. 2023, DOI: 10.1021/acs.nanolett.3c01118）。北京大學2018級博士研究生周帆和2021級博士后蘭若塵博士為論文的并列第一作者，北京大學/北京石墨烯研究院劉忠范院士、張艷鋒教授，以及北京大學楊槐教授為該論文的共同通訊作者。該研究得到了國家自然科學基金（T2188101、51925201、52202081和52021006）、北京市自然科學基金（2214085）、北京市科學技術委員會項目（Z201100008720001）以及中國博士后科學基金（8206200053）的支持。

  原文鏈接：https://doi.org/10.1021/acs.nanolett.3c01118

  下載：Graphene/Cholesteric-Liquid-Crystal Based Electro-Driven Thermochromic Light Modulators toward Wide-Gamut Dynamic Light-Color-Tuning-Related Applications
