私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  纖維素是一種環(huán)保的生物質(zhì)材料，在自然界中來(lái)源廣泛。 其分子鏈中每個(gè)重復(fù)單元的2，3，6位上含有一個(gè)自由羥基（-OH），在電場(chǎng)的作用下容易發(fā)生取向極化，從而賦予纖維素較高的介電常數(shù)（ε_r）。 且-OH之間形成的分子間、分子內(nèi)氫鍵網(wǎng)絡(luò)也為纖維素帶來(lái)了優(yōu)異的物理化學(xué)性能，這些優(yōu)勢(shì)使得纖維素成為替代石油基電介質(zhì)材料的候選者。然而，為滿足電子設(shè)備微型化、輕量化的發(fā)展需求，纖維素基電介質(zhì)材料的儲(chǔ)能密度需進(jìn)一步提升。因此，如何提高纖維素基電介質(zhì)的介電常數(shù)以滿足電容器的發(fā)展需求仍是一個(gè)重要問(wèn)題。

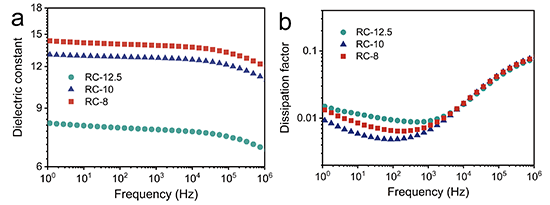

 圖1 不同溶解溫度制備的纖維素介電薄膜在室溫下的介電常數(shù)（a）和介電損耗（b）。

  進(jìn)一步研究發(fā)現(xiàn)，高溶解溫度制備的全纖維素復(fù)合薄膜同時(shí)存在Ⅰ型晶和Ⅱ型晶，其氫鍵相互作用較弱且具有一定含量的不穩(wěn)定tg構(gòu)象（C6）。通過(guò)Havriliak?Negami擬合分析，上述結(jié)構(gòu)差異可以明顯提高纖維素的β和γ松弛能力，即局部主鏈和側(cè)基的運(yùn)動(dòng)能力增強(qiáng)。

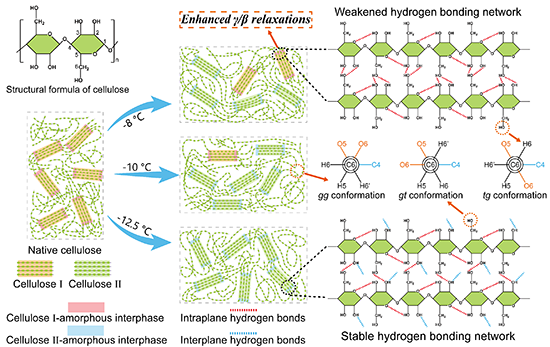

圖2 RC-12.5、RC-10、RC-8樣品的結(jié)構(gòu)示意圖

  該工作以“Enhanced Dielectric Properties of All-Cellulose Composite Film via Modulating Hydroxymethyl Conformation and Hydrogen Bonding Network”為題發(fā)表在ACS Macro Letters上（ACS Macro Lett. 2023, 12, 880?887）。該論文第一作者為四川大學(xué)博士生李德龍，通訊作者為四川大學(xué)黃華東副教授和李忠明教授。該研究得到國(guó)家自然科學(xué)基金委的支持。

  原文鏈接：https://pubs.acs.org/doi/10.1021/acsmacrolett.3c00224
