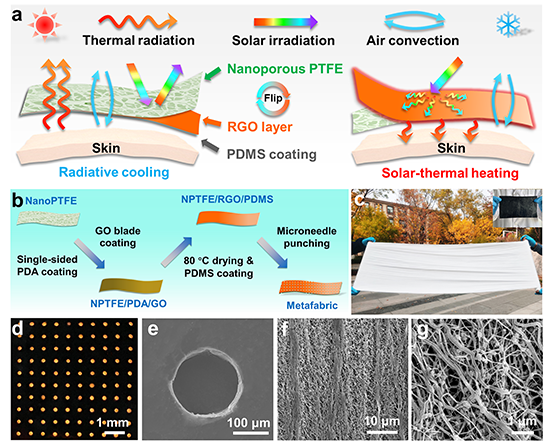

人體熱管理（PTM）織物由于其高能量利用率，可設(shè)計性和環(huán)境普適性，在能源、環(huán)境與醫(yī)療領(lǐng)域顯示出廣闊的發(fā)展前景。北京化工大學(xué)楊冬芝教授和于中振教授團隊研發(fā)了全天候自適應(yīng)的多功能PTM材料，利用同一織物雙面交替使用實現(xiàn)不同溫度變換戶外場景下人體熱舒適，即寒冷環(huán)境下光、電響應(yīng)主動加熱保暖，炎熱環(huán)境下隔熱或者輻射冷卻。繼在Advanced Functional Materials，2023：2212032上發(fā)表了題為“能量調(diào)節(jié)和能量逆補償”的太陽能熱梯度還原氧化石墨烯氣凝膠雙層相變復(fù)合材料用于自適應(yīng)人體熱管理應(yīng)用之后，本團隊近日在《Journal of Materials Chemistry A》期刊發(fā)表名為“Dual-functional reduced graphene oxide decorated nanoporous polytetrafluoroethylene metafabrics for radiative cooling and solar-heating”的論文，通過簡便的刮涂工藝組裝還原氧化石墨烯層（RGO）和微納米聚四氟乙烯層（NPTFE）與透明強韌的聚二甲基硅氧烷（PDMS）支撐保護層于一體，制備了一種類三明治結(jié)構(gòu)的NPTFE/RGO/PDMS復(fù)合織物，成功集成了被動輻射冷卻、太陽能加熱保暖和令人滿意的可穿戴性能。

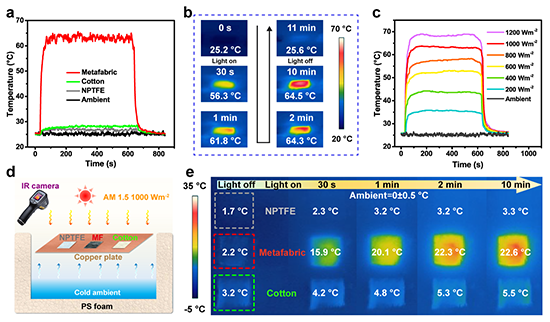

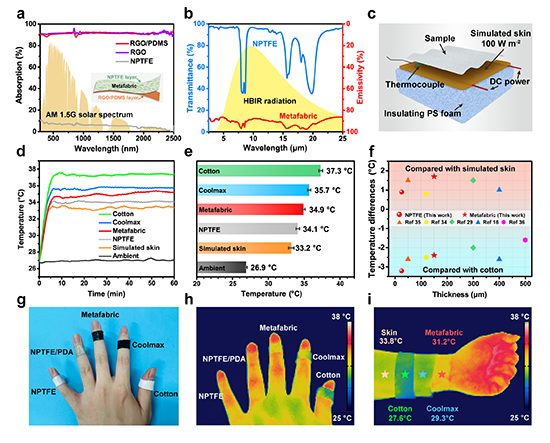

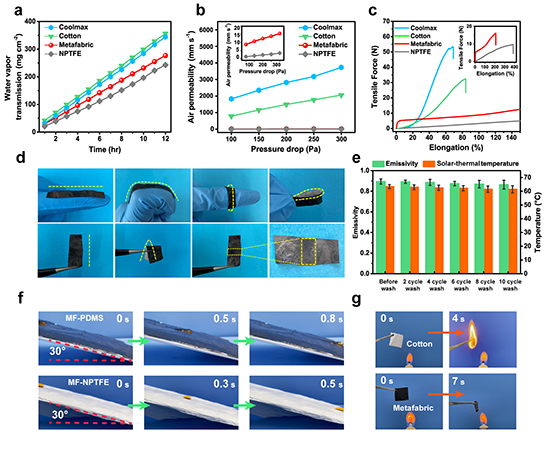

圖5（a）水蒸氣透過率（b）空氣透過率（c）和斷裂伸長率（d）復(fù)合織物多角度彎曲測試示意圖（e）洗滌循環(huán)后的復(fù)合織物紅外發(fā)射率與光熱升溫性能（f）30度斜面平板上復(fù)合織物PDMS面與NPTFE面的防水性能測試（g）棉布與復(fù)合織物的阻燃測試
論文鏈接：https://doi.org/10.1039/D3TA03683A
- 東華大學(xué)武培怡/侯磊團隊《Adv. Mater.》：多級相結(jié)構(gòu)調(diào)控實現(xiàn)高強韌和自適應(yīng)水陸兩用聚合物材料 2023-09-10
- 南林李延軍教授團隊《Nano-Micro Lett.》：竹源納米纖維異質(zhì)結(jié)衍生碳-環(huán)境自適應(yīng)的寬頻電磁波吸收材料 2022-01-19
- 加拿大阿爾伯塔大學(xué)曾宏波教授課題組 《ACS Nano》：生物環(huán)境自適應(yīng)性超分子組裝的可注射自愈合水凝膠用于胃穿孔修復(fù) 2021-05-29
- 四川大學(xué)盧燦輝教授/熊銳特聘研究員 ACS Nano: 用于協(xié)同彩色輻射冷卻的分層納米纖維素光子結(jié)構(gòu)設(shè)計 2025-01-27
- 清華大學(xué)張如范教授團隊 Nano Lett.：高性能輻射冷卻防曬霜 2024-11-24
- 華南理工大學(xué)瞿金平院士/張桂珍教授團隊 Matter：微三明治結(jié)構(gòu)多孔膜用于持久高效被動輻射冷卻 2024-09-26
- 南京大學(xué)甄敘、蔣錫群團隊《Nano Lett.》: 余輝/光熱雙功能共軛聚合物納米材料用于保乳手術(shù)術(shù)后精確輔助治療和早期復(fù)發(fā)診療 2023-05-10
