私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  近年來(lái)，導(dǎo)電彈性體在傳感器、下一代可拉伸觸摸屏、電子顯示器等方面受到廣泛關(guān)注。在彈性體領(lǐng)域，水凝膠類導(dǎo)電彈性體在柔性電子器件中越來(lái)越受到重視，然而水凝膠類導(dǎo)電彈性體存在失水變形等問(wèn)題。基于離子液體的導(dǎo)電彈性體能夠有效解決水凝膠的失水問(wèn)題。但是由于離子凝膠類導(dǎo)電彈性體具有高粘度、高熔點(diǎn)的缺點(diǎn)，大多數(shù)離子液體在制備離子凝膠類導(dǎo)電彈性體方面存在局限性。因此，有必要研發(fā)新型的導(dǎo)電彈性體來(lái)克服上述缺點(diǎn)。

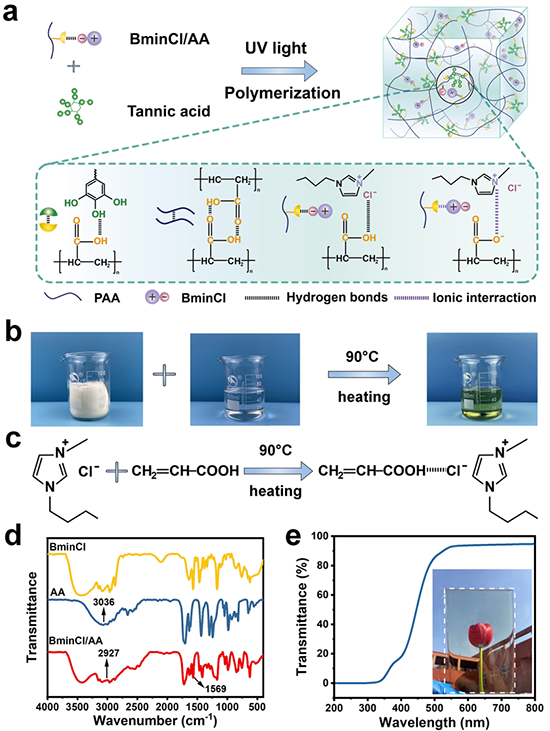

  針對(duì)上述問(wèn)題，曲阜師范大學(xué)陳威副教授、李楠副教授和研究生孫雯卿聯(lián)合齊魯工業(yè)大學(xué)（山東省科學(xué)院）生物基材料與綠色造紙國(guó)家重點(diǎn)實(shí)驗(yàn)室吉興香教授設(shè)計(jì)了BminCl/AA可聚合低共熔溶劑，并將單寧酸引入可聚合低共熔溶劑體系中，構(gòu)建了多功能的導(dǎo)電彈性體——poly(BminCl/AA)-TA導(dǎo)電彈性體。通過(guò)BminCl與AA的結(jié)合，降低了BminCl的熔點(diǎn)，提高了離子凝膠的抗凍性，進(jìn)而豐富了離子凝膠在極端環(huán)境中的應(yīng)用。此外AA的引入降低了BminCl的粘度，促進(jìn)了離子的解離，從而提高了離子電導(dǎo)率。將單寧酸引入BminCl/AA DES體系中，再經(jīng)過(guò)光化學(xué)誘導(dǎo)自由基聚合得到了多功能的poly(BminCl/AA)-TA導(dǎo)電彈性體。

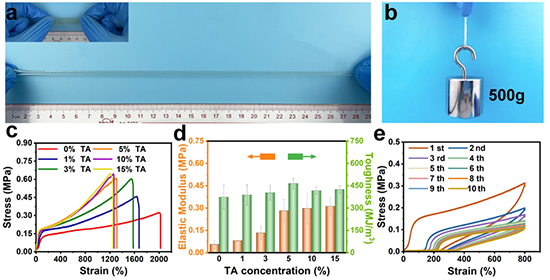

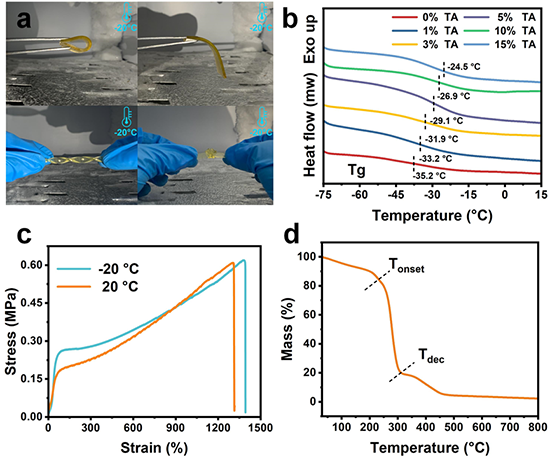

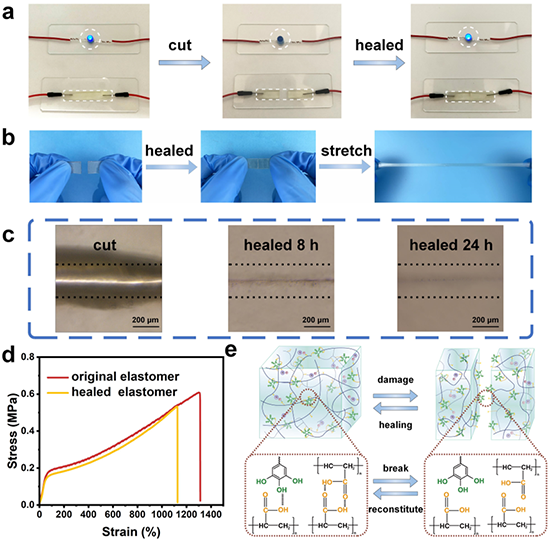

圖6 poly(BminCl/AA)-TA導(dǎo)電彈性體的導(dǎo)電性能

  原文鏈接：https://doi.org/10.1021/acsapm.3c01804
