私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  與其它2D材料相比，MXene具有高導電性和優異的水分散性，可直接用于制備水性導電介質，實現柔性可穿戴紡織品的可擴展制造。為了滿足不同場景下印刷介質流變性的要求，通常需要制備高濃度的MXene配制油墨，但高濃度MXene的濃縮不僅過程復雜，還易引發納米片重新堆積等問題，阻礙了其在多功能紡織品加工中的應用。采用非導電添加劑（增稠劑和粘合劑等）與MXene分散液混合，是實現導電油墨流變特性有效調控的常用策略。然而，油墨中引入非導電介質會堵塞基底表面的部分導電通路，對導電紡織品的應用性能產生不利影響。因此，需要選用合適的方式來調節MXene基油墨的流變行為，實現在不影響油墨高導電性的前提下，滿足導電紡織品的涂層整理或印刷加工要求，這對構建MXene基個人防護可穿戴紡織品具有積極意義。

  為了解決這一問題，江南大學王平教授團隊聯合新加坡國立大學Chaobin He教授團隊，借助于導電聚合物PEDOT:PSS配制MXene基凝膠油墨，在提升電活性介質利用率的同時，實現高導電涂層紡織品可擴展、大面積的制造。通過改變PEDOT:PSS摻雜量可靈活調控油墨粘度值在1-10⁴ Pa·s之間；印刷導電涂層輪廓清晰，電活性介質利用率近100%，電導率高達109.6 S/m。印刷紡織品展現出優異的多功能防護性能，在實際工業應用中表現出極大的潛力。該研究以“Polymer-Regulating MXene@Dopamine Electroactive Gel-Inks for Textile-Based Multi-Protective Wearables”為題發表在最新一期《Advanced Functional Materials》上。博士研究生閆彪彪為論文第一作者，江南大學王平教授和新加坡國立大學Chaobin He教授為共同通訊作者。

【凝膠油墨成型機制】

圖2. 凝膠油墨的配制與表征

【凝膠油墨流變性及網印紡織品】

 圖4. 凝膠油墨印刷紡織品的導電性及可穿性

【凝膠油墨網印紡織品多功能防護性能】

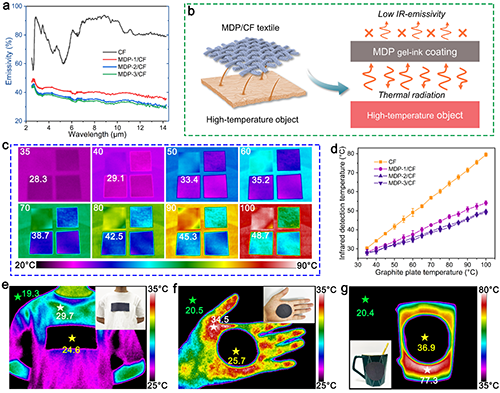

圖7. 個人熱管理性能

  論文全文鏈接：https://onlinelibrary.wiley.com/doi/abs/10.1002/adfm.202401097
