鄭州大學上媛媛/北京大學曹安源團隊 Adv. Sci：具有高致動應力和預設計形狀變化的復合纖維
2024-08-16 來源：高分子科技
輸出應力是衡量形狀記憶聚合物性能的重要參數。基于形狀記憶聚合物和含有納米材料添加劑的復合材料的致動器已被廣泛研究。然而采用低成本材料和可擴展制造工藝開發多功能驅動器結構是非常必要的。特別是對于SMP基復合薄膜或纖維，其驅動性能和變形能力需要進行優化和集成，包括納米填料的關鍵作用在內的機理需要深入分析。
圖1：PU/CNT復合纖維的制備

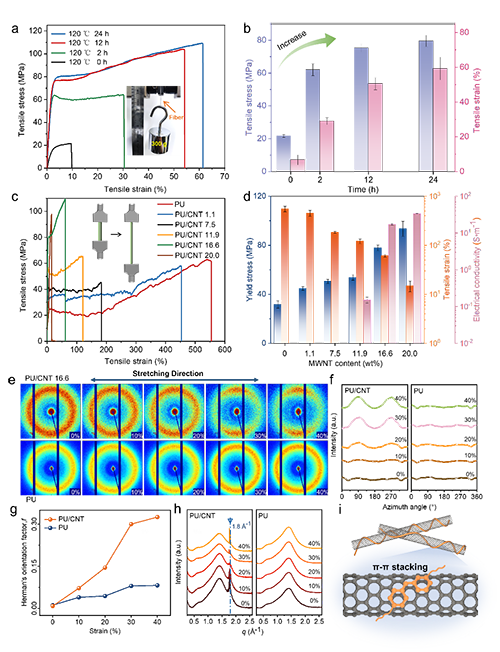

圖2：PU/CNT復合纖維力學性能及碳納米管作用的分析
圖3：PU/CNT纖維的熱致動性能
原始 PU/CNT 纖維中的各向異性 CNT 呈隨機排列。當拉伸到一定應變時，CNT 和聚合物鏈會隨應變移動，聚合物鏈段之間的部分氫鍵會形成并固定，從而導致暫時的拉伸固定狀態。當施加熱刺激使分子鏈之間的氫鍵解離時，纖維內部的應力被釋放，內部 CNT 和聚合物鏈恢復到原來的無序狀態。碳納米管的導電網絡使它可以在熱/電兩種致動模式下工作，熱致動提供了高的驅動應力(33 MPa)，快速的響應(360 ms)，以及高達56.3%的致動應變。通過利用滲透的碳納米管網絡傳遞到周圍的PU基體的焦耳熱，復合纖維可以進行電致動，且達到了22 MPa的致動應力。
圖4：PU/CNT復合纖維在電致動提升重物和預設計形狀記憶的演示。
此外，不同于傳統的形狀記憶聚合物，由于PU/CNT纖維在室溫下拉伸時形成動態鍵連接，因此無需高溫刺激即可實現形狀變化。于是在纖維應變線性恢復的基礎上，又進一步探究了多維形狀的形狀記憶（圖6）。熱處理過程中纖維被設計成多維度的自支撐結構，在外界刺激下（熱/電）可以進行可控的空間變形。圖中松樹，繩圈，小房子，彈簧，花朵，折疊結構的形狀記憶說明了PU/CNT復合纖維在一維(應變)、二維和三維空間中均具有快速響應的形狀恢復特性。
原文鏈接：http://doi.org/10.1002/advs.202404913
版權與免責聲明：中國聚合物網原創文章。刊物或媒體如需轉載，請聯系郵箱：info@polymer.cn，并請注明出處。
（責任編輯：xu）
相關新聞
