私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  聚硫辛酸（polyTA）是以天然小分子硫辛酸（TA）為原料，經(jīng)開環(huán)聚合反應合成的一類高分子聚合物，且能在適當外界刺激下實現(xiàn)自身解聚，為發(fā)展綠色可回收高分子材料提供了一種可行的方案。然而，受限于polyTA的柔性結(jié)構(gòu)和低交聯(lián)密度，現(xiàn)有聚硫辛酸基高分子材料往往存在機械強度弱和環(huán)境耐久性差的問題。針對該問題，北京化工大學胡君教授課題組和法國巴黎高科化學學院李敏慧教授合作，利用小分子TA和4,4''-二氨基二環(huán)己基甲烷（PACM）共固化商業(yè)化環(huán)氧單體（DGEDC），設計構(gòu)建了含動態(tài)酯鍵和二硫鍵的雙動態(tài)共價自適應網(wǎng)絡（DGEDC/TA/PACM，圖1），制備出高性能聚硫辛酸基熱固性環(huán)氧樹脂，并利用樹脂降解液的原位發(fā)泡，成功實現(xiàn)廢棄熱固性樹脂到聚氨酯泡沫的升級回收。

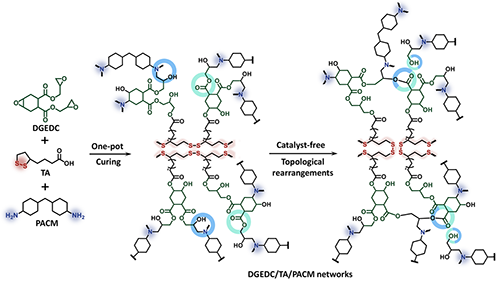

圖1 雙動態(tài)共價自適應網(wǎng)絡DGEDC/TA/PACM的設計示意圖

圖2 雙動態(tài)共價自適應網(wǎng)絡DGEDC/TA/PACM的基礎力、熱性能

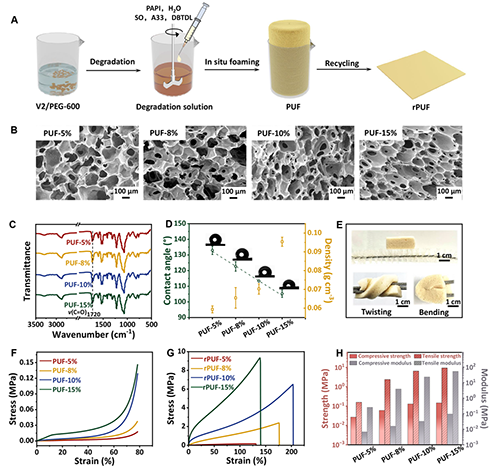

圖3 雙動態(tài)共價自適應網(wǎng)絡DGEDC/TA/PACM的升級回收

  文章信息：Yaning Ma, Zihan Zhao, Zhiran Zheng, Jiawei Li, Min-Hui Li* and Jun Hu*. High-performance poly(thioctic acid)-based thermosets featuring upcycling ability for in-situ foaming enabled by dual-dynamic networks. Matter 2024.

  原文鏈接：https://doi.org/10.1016/j.matt.2024.08.008
