国产伦精品一区二区三区视频,欧美熟妇av成人午夜电影免费 ,女神漫画免费漫画登录在线看

大連理工葉俊偉教授 AHM：具有 ROS清除和抗菌雙重功能的類“三明治”結構納米纖維敷料 - 可促進糖尿病感染傷口愈合

2024-09-13 來源：高分子科技

近年來，越來越多的證據證明，在糖尿病創面微環境中，活性氧(ROS)如羥基自由基(?OH)的過渡積累會破壞細胞組織，引發炎癥反應。另外，糖尿病患者免疫力低下、高血糖環境使傷口容易受到細菌侵襲。這些惡性特征不僅會嚴重降低患者生活質量，甚至會讓患者面臨截肢的風險。因此，研發具有抗菌和活性氧清除雙重功能的醫用材料敷料是必要的。

近日，大連理工大學葉俊偉教授團隊采用靜電紡絲法制備了一種多功能類“三明治”結構納米纖維敷料（SNDs）。SNDs由聚乳酸（PLA）纖維構成的光熱層，PLA和聚乙烯吡羅烷酮（PVP）纖維構成的緩釋層以及PVP纖維構成的速釋層組成。其中，光熱層包裹了MgB₂納米片（MgB₂ NSs），而緩釋層和速釋層包裹了負載了鹽酸二甲雙胍的MgB₂ NSs（MgB₂-Met）。SNDs對大腸桿菌（E. coli）和耐甲氧西林金黃色葡萄球菌（MRSA）具有優異的抗菌活性，并且通過控制MgB₂的氫釋放來消除細胞內的ROS。此外，SNDs具有良好的生物相容性，能有效促進細菌感染的糖尿病創面愈合，為糖尿病創面的治療提供了可行的解決思路。

圖1.SNDs制備過程示意圖以及相關形貌與親疏水性

通過逐層靜電紡絲制備了類“三明治”結構納米纖維敷料SNDs， SNDs外層呈現疏水性，不僅保證了良好的光熱穩定性，而且能防止敷料的污染，減少外界對傷口的二次傷害。同時SNDs內層具有親水性，能快速吸收水或組織液，為Met的釋放和MgB₂ NSs的水解提供有利條件。

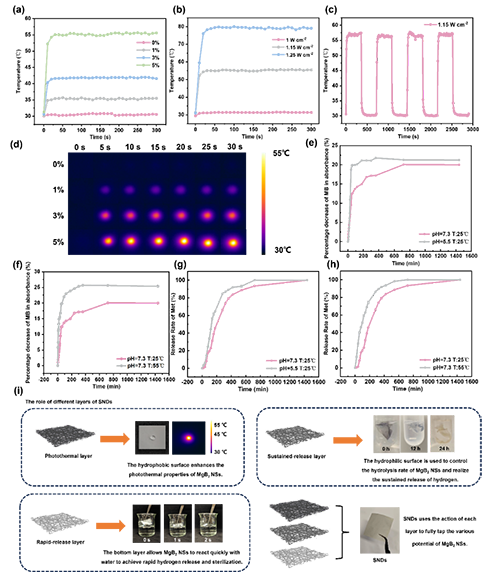

圖2.SNDs的光熱、藥物釋放性能和各層結構示意圖

PLA光熱層為SNDs提供了良好的光熱穩定性，而PVP速釋層和PLA-PVP緩釋層能快速持久地控制MgB₂水解和Met的釋放，不僅如此，SNDs能根據溶液pH以及溫度調節Met和H₂的釋放速率，實現智能響應。

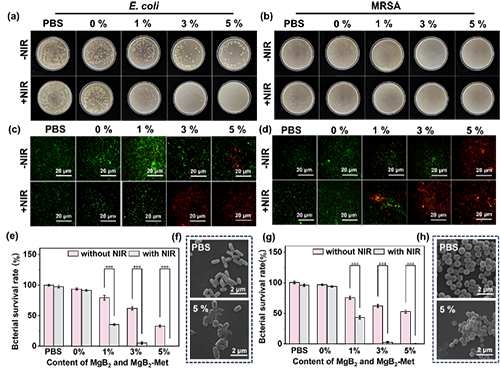

圖3.SNDs的抗菌性能

利用MgB₂靶向細菌與光熱性質以及Met靜電吸引能力，在808 nm激光照射條件下，SNDs對E. coli和MRSA的抗菌率高達99.9%。

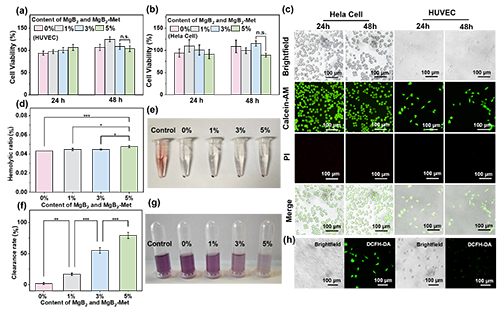

圖4.SNDs的細胞相容性、溶血性和ROS清除性能

SNDs具有良好的細胞相容性，且無溶血情況發生。此外，利用MgB₂水解所釋放的H₂，SNDs能有效清除細胞內外的?OH。

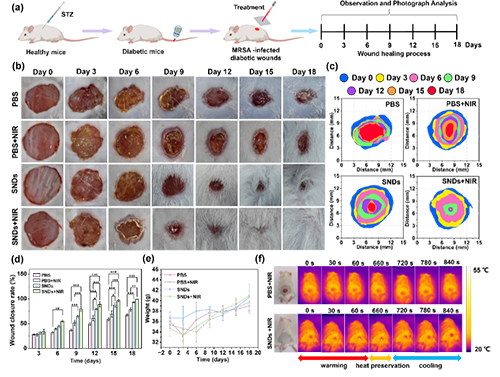

圖5.SNDs促進細菌感染糖尿病傷口愈合性能

圖6.小鼠皮膚組織的H&E、Masson和IL-6染色

通過細菌感染糖尿病傷口模型實驗可以觀察到18天后SNDs處理后的傷口幾乎愈合，而 PBS對照組愈合緩慢。H&E染色和Masson染色結果分別表明了使用SNDs后傷口處毛囊血管的快速生長和膠原纖維密度的增加。除此之外，使用SNDs后傷口處的IL-6水平明更低，證明了SNDs的抗炎作用。

該工作以“Sandwich‐Structured Nanofiber Dressings Containing MgB₂and Metformin Hydrochloride With ROS Scavenging and Antibacterial Properties for Wound Healing in Diabetic Infections”為題發表在Advanced Healthcare Materials期刊上。大連理工大學博士研究生方月光為該工作的第一作者，葉俊偉教授為通訊作者。該工作得到了國家自然科學基金、中央高校基本科研業務費和遼寧省科技計劃項目的資助。

原文鏈接：https://onlinelibrary.wiley.com/doi/10.1002/adhm.202402452

版權與免責聲明：本網頁的內容由中國聚合物網收集互聯網上發布的信息整理獲得。目的在于傳遞信息及分享，并不意味著贊同其觀點或證實其真實性，也不構成其他建議。僅提供交流平臺，不為其版權負責。如涉及侵權，請聯系我們及時修改或刪除。郵箱：info@polymer.cn。未經本網同意不得全文轉載、摘編或利用其它方式使用上述作品。

（責任編輯：xu）

【大中小】【打印】【關閉】

誠邀關注高分子科技

更多>>最新資訊

更多>>科教新聞

私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

誠邀關注高分子科技
