可重構軟體機器人就像一種柔軟的積木，由各種功能模塊組成，可以輕松拆卸并重新安裝成任何想要的形式。一方面，它具備可重構機器人可重用性、可互換性和可擴展性的優勢，減少了重新設計時間，降低了制造成本，并提高了產品的通用性；另一方面，它也繼承了軟體機器人柔順、安全的特性，在應對非結構化環境和處理脆弱的目標物時具備顯著優勢。現有的大多數模塊在設計上都有固定的結構和功能，因此當多個模塊組成的機器人需要調整時，唯有通過更換不同的模塊才能實現重新配置，這對于中間位置的模塊替換以及模塊線纜的重新規劃是十分不友好的。本研究提出了一種分級可重構的策略。這種策略不僅使機器人具備傳統模塊化方法的優勢，即通過模塊間的組合來構建不同的機器人（第一層重構）；還能通過重編程模塊內的彈性引導元件，來提供模塊的多種運動模式（第二層重構）。該設計策略克服了以往模塊化軟體機器人運動模式不可改變的缺陷，將模塊化的設計方法提升到了更高的維度，為機器人調整各種構型和功能提供了更多選擇。例如，利用模塊間的重新配置，可以構造出蠕蟲機器人、全向爬行機器人和軟體機械手等應用實例，此外，由多個模塊串聯而成的軟體機械臂也能夠通過模塊運動模式的重編程，來重新設計運動軌跡和工作空間，而不必進行整個模塊的更換。該方法顯著降低了模塊化軟體機器人的操作難度和成本。
分級策略在自然界中十分普遍，比如生物由各種器官組成，而器官又由各種組織組成——這種策略保證了生物體穩定而高效的物質利用。如圖1所示，作者將功能單元從軟體模塊中抽離出來，并簡單地劃分為了驅動單元和變形引導單元。進一步的，對這些單元進行標準化和通用化設計，使這些單元之間可以相互替換，從而任意改變模塊的運動模式。利用這些模塊和充分的想象力，可以構建多種多樣的機器人，以滿足不同的應用需求。
圖1 分級可重構策略

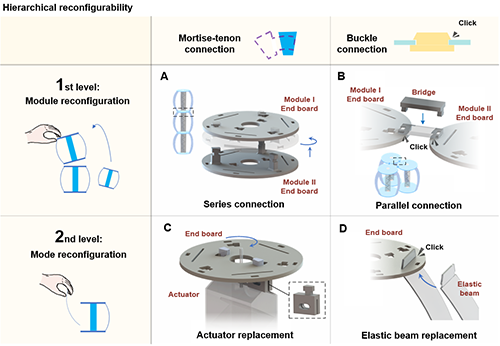

為了實現各個功能單元之間的快速安裝和拆卸，作者對連接方式進行了統一標準化的設計，大致可以分為榫卯連接和卡扣連接兩類，如圖2所示。根據不同連接點位之間的受力特點，作者安排了相應的連接方式。例如，榫卯連接能夠承受很大的縱向力，但對橫向的旋轉力承受能力較小，因此可以用于模塊間的串聯連接，以及驅動單元的連接；而卡扣連接的橫向縱向承載能力均較好，因此可以用于模塊間的并聯連接，以及彈性引導單元的連接。
圖2 模塊及功能單元的連接方式

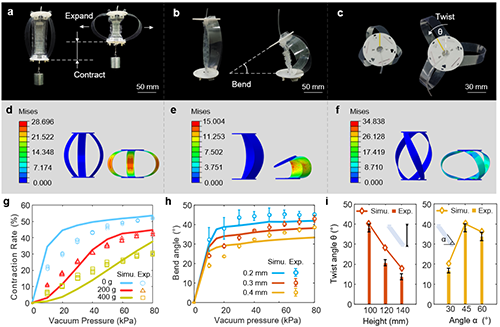

模塊通過驅動單元的縱向收縮和彈性引導單元的引導來實現不同的運動模式。如，對稱分布的彈性梁可以實現模塊的收縮；非對稱分布的彈性梁可以引導模塊的彎曲；而傾斜梁可以實現模塊的扭轉。為了探究這種引導機制，作者對三種基本的運動模式進行了仿真和實驗研究，分別關注了負載以及彈性梁的尺寸參數對驅動性能的影響，如圖3所示。仿真結果成功地預測了模塊的實際輸出效果，為后期的應用提供了一系列設計參數。
圖3 模塊多種運動模式的性能
利用這些模塊，作者構建了不同的機器人。例如，將三個收縮模式的模塊串聯并階續控制，可以實現仿照蠕蟲在管道內的爬行運動，如圖4所示。為這一機器人搭載攝像頭，則實現了狹窄管道內的探測；另外，作者還為該蠕蟲機器人集成了控制系統和電源，實現了無纜化操作。若將三個收縮模式的模塊并聯，則得到了一個平面全向移動的機器人，如圖5所示。通過單個或兩個模塊的高頻振動，機器人可在平面上向6個方向移動，而這6個方向基向量互相呈60°夾角，可以組成平面上的任意向量，即機器人可以到達平面上的任意點位。這兩種機器人只是模塊化的簡單實例，但只要想象力足夠，更多的機器人都將被實現。
圖4 三模塊串聯的仿蠕蟲機器人
圖5 三模塊并聯的平面全向移動機器人
以上的實例僅應用到了模塊的第一層重構，而機械臂運動模式的調整則更需要第二層重構。如圖6所示，一個由5個模塊串聯而成的機械臂，通過其中模塊運動模式的重編程，既可以實現跨障礙探查（圖6a），也可以實現傳遞花束這樣的人機交互應用（圖6c）。那么，僅由5個模塊組成的機械臂，經由第二層重構的加持而進化出了無限的可能。
圖6 分級可重構的機械臂
相關研究成果以“Hierarchically Reconfigurable Soft Robots with Reprogrammable Multimodal Actuation”為題發表在Advanced Functional Materials期刊上。上海交通大學機械與動力工程學院博士生房付熠為第一作者，上海交通大學張文明教授和同濟大學李汶柏研究員為共同通訊作者。此研究工作得到了國家自然科學基金項目（No. 12032015, 12121002, 12002204）、機械系統與振動全國重點實驗室項目（MSV202407）、中央高校基本科研業務費、上海高校 IV 類高峰學科建設的資助。
原文鏈接https://onlinelibrary.wiley.com/doi/10.1002/adfm.202414279
作者介紹
通訊作者：張文明，上海交通大學機械與動力工程學院特聘教授，博士生導師，國家杰出青年基金獲得者。長期從事微機電系統動力學設計、軟體智能感驅系統等方面的研究，先后主持包括國家自然科學基金重點項目在內的30余項科研項目，在Science Advances、Nature Communications、Advanced Materials等期刊上發表學術論文280多篇，授權國家發明專利和軟件著作權100多項，出版和參編專著5本。
通訊作者：李汶柏，同濟大學航空航天與力學學院特聘研究員，博士生導師。主要從事軟驅控技術，仿生機器人動力學設計與控制研究，作為第一作者或通訊作者，相關成果已發表在Nature Communications，Science Advances, Soft Robotics等國際期刊。
第一作者：房付熠，上海交通大學機械與動力工程學院博士生。研究方向?yàn)闅鈩?dòng)軟體機器人力學設計和控制研究，相關成果已發表在The Innovation, Advanced Functional Materials, 《中國科學：物理力學天文學》等國內外期刊。
其他作者：上海交通大學陳虎越、郭欣宇博士和孟光教授。
