四川大學塑料高性能化加工與裝備課題組黃華東副教授和李忠明教授Macromolecules: 原位纖維與Mother-Daughter晶體結構共同抑制聚丙烯電介質薄膜電荷傳輸
2024-11-06 來源：高分子科技
薄膜電容器以其耐壓高、等效串聯電阻低、溫度特性好、壽命長等優勢，在新能源汽車、光伏/風力發電、電力輸送等能源領域備受青睞。如何調控高分子電介質薄膜的相形態和晶體結構來抑制介電損耗，制備一種高儲能、低損耗的高分子電介質薄膜材料已成為薄膜電容器領域的研究熱點和難點。

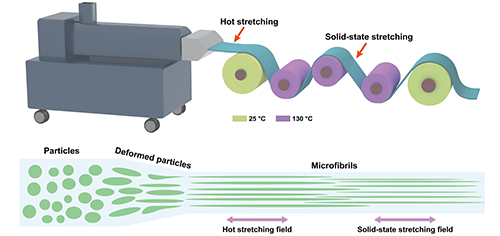

圖1 “熔融擠出—熱拉伸—退火拉伸”電介質薄膜制備技術示意圖

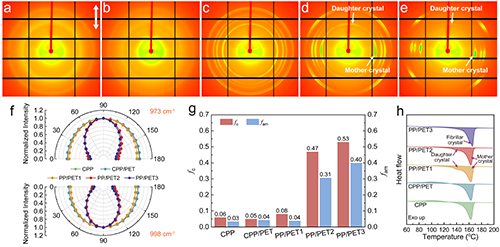

圖2 PP/PET薄膜的晶體結構和晶區/非晶區取向

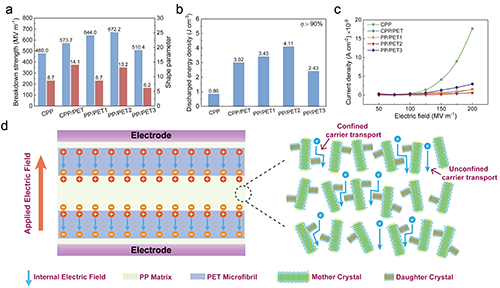

圖3 PP/PET薄膜的介電性能及性能增強機理示意圖
該工作以“In Situ Well-Aligned Microfibrils and Mother?Daughter Crystals as Promising Blocks to Suppress Carrier Transport in Polypropylene Dielectric Films”為題發表在Macromolecules上（Macromolecules XXXX, XXX, XXX?XXX）。該論文第一作者為四川大學博士生李德龍，通訊作者為四川大學黃華東副教授和李忠明教授。該研究得到國家自然科學基金委的支持。
原文鏈接：https://pubs.acs.org/doi/10.1021/acs.macromol.4c01640
版權與免責聲明：中國聚合物網原創文章。刊物或媒體如需轉載，請聯系郵箱：info@polymer.cn，并請注明出處。
（責任編輯：xu）
相關新聞
