江南大學馬松琪教授團隊 Macromolecules：新潛伏固化機制實現單組分環氧室溫超長儲存、中低溫快固化
2024-11-16 來源：高分子科技
環氧樹脂具有優異的熱/力學性能、尺寸穩定性、耐化學品性、加工性能等，被廣泛應用于涂料、膠黏劑、電子封裝材料、復合材料等領域，全球年產量近400萬噸。環氧樹脂在固化前是小分子或低聚物，普遍需與固化劑（也稱硬化劑或交聯劑）發生固化反應形成三維交聯網絡結構才能表現出優異性能。由于混合后會發生固化反應，環氧樹脂與固化劑需分開儲存，現配現用（稱為雙組分環氧樹脂體系），導致操作繁瑣、產品質量不穩定、適用期短、材料易浪費。基于潛伏固化劑或促進劑的單組分環氧樹脂體系可解決上述問題。然而實現單組分環氧體系室溫長期儲存(≥6個月)、中低溫(≤130℃)快速固化，仍面臨巨大挑戰，急需發展新潛伏固化機制，以滿足高儲存穩定性和提效降耗的發展需求。
圖1動態交聯-可控溶解潛伏固化機制示意圖

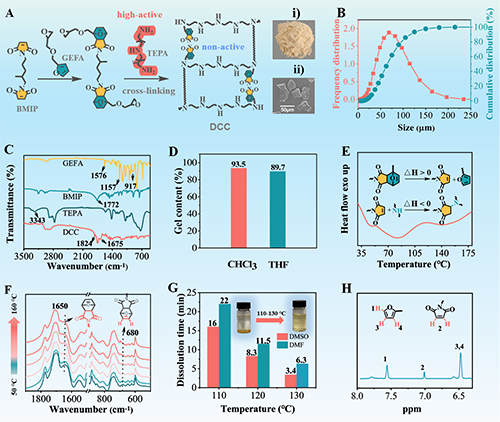

圖2 動態交聯潛伏固化劑的制備及表征

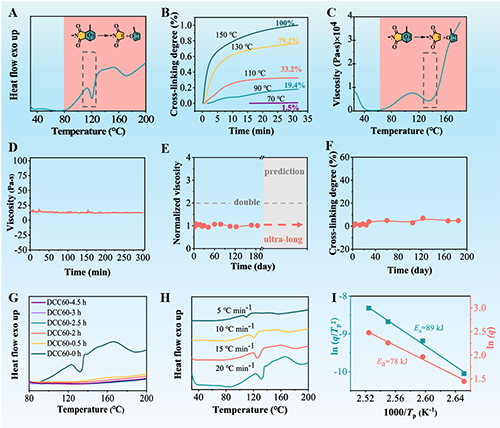

圖3 單組分環氧體系的潛伏和固化性能
圖4單組分環氧固化物制備及性能
原文鏈接：https://doi.org/10.1021/acs.macromol.4c02009
版權與免責聲明：中國聚合物網原創文章？锘蛎襟w如需轉載，請聯系郵箱：info@polymer.cn，并請注明出處。
（責任編輯：xu）
相關新聞
- 暫無相關新聞
