私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  材料的自由表面廣泛存在，處于材料表面的分子或原子在不對稱力場作用下，處于非平衡態，展現出與本體不同的特殊性質。自由表面效應是影響受限聚合物薄膜分子運動行為的重要因素，同時自由表面效應可以增強聚合物薄膜表面處分子鏈的運動能力，并長程傳遞至薄膜內部。然而，聚合物鏈化學結構影響自由表面效應的微觀機制尚未清楚。因此，深入探究聚合物鏈化學結構對薄膜自由表面效應的影響及微觀機制，對于理解高分子的表面松弛與流變行為具有促進作用。

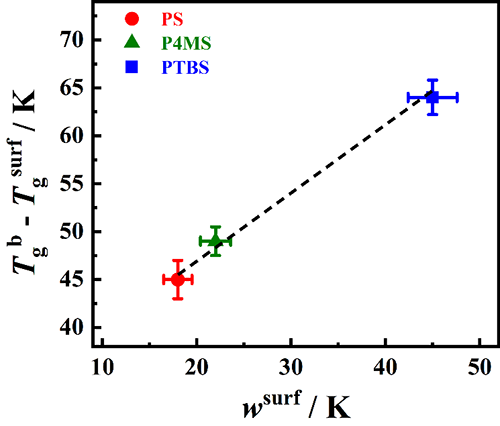

  通過中子反射(NR)研究了聚合物薄膜在40 ^oC D₂O飽和蒸汽下處理7天后，D₂O分子在薄膜表面的滲透深度，發現PTBS、P4MS和PS薄膜表面D₂O分子滲透距離分別為11.3 nm、8.2 nm、6.0 nm，D₂O分子滲透深度(D_D)隨著側基尺寸的增大而增加，這表明側基較大的聚合物薄膜的自由表面具有較大的自由體積和較寬的梯度分布。為了深入理解聚合物側基尺寸影響薄膜自由表面效應的微觀機制，關聯了在微觀上反映鏈堆積效率的物理參數——脆值(如Figure 2所示)。發現D₂O分子滲透深度(D_D)隨超薄膜(15 nm) PTBS、P4MS和PS的脆值的增加而增加。提出了聚合物鏈化學結構影響自由表面效應的微觀機制：具有較大側基和脆值的聚合物薄膜，其表面鏈堆積受阻，使得鏈堆積效率降低，從而形成更大的自由體積和更寬的自由體積分布，增強了薄膜自由表面效應。

Figure 2. D_D for 7 days as a function of the fragility of 15 ± 1 nm polymer films.

  論文鏈接：https://pubs.acs.org/doi/10.1021/acs.macromol.4c01910

  課題組網頁：https://www.chem.zstu.edu.cn/gfzclbjmsys.htm
