私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  環(huán)氧樹脂是最具代表性的熱固性樹脂之一，在涂料、膠黏劑、復(fù)合材料等領(lǐng)域應(yīng)用廣泛。絕大多數(shù)環(huán)氧樹脂以不可再生化石能源為原料，在資源與環(huán)境問題日益顯著的背景下，開發(fā)以可再生生物質(zhì)資源為原料的生物基環(huán)氧樹脂對于提升其可持續(xù)性有重要意義。木質(zhì)素具有豐富的芳環(huán)結(jié)構(gòu)，其本身及其解聚產(chǎn)物是制備生物基環(huán)氧樹脂的理想原料，相關(guān)研究大多關(guān)注新型木質(zhì)素基環(huán)氧樹脂分子設(shè)計與創(chuàng)制，但是對于木質(zhì)素自身結(jié)構(gòu)特點對環(huán)氧樹脂性能的影響則較少涉及。

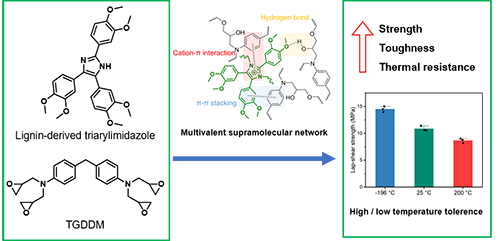

圖1環(huán)氧粘合劑的制備

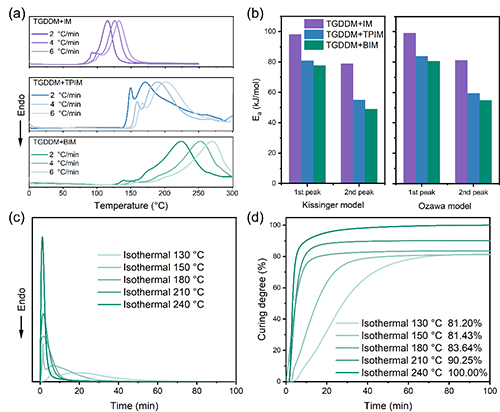

圖2 木質(zhì)素基咪唑、咪唑以及三苯基咪唑與AG-80的固化機理研究

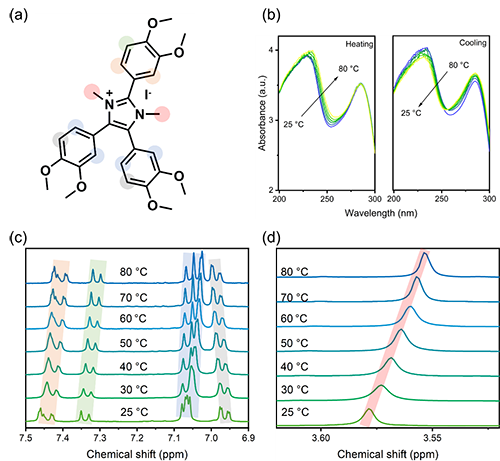

圖3 模型化合物的變溫核磁/紫外研究證明樹脂內(nèi)部存在π-π堆積作用以及陽離子-π相互作用

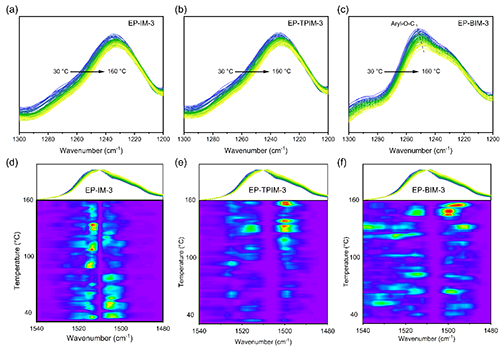

圖4 固化樹脂的變溫紅外研究證明樹脂內(nèi)部形成了非共價鍵網(wǎng)絡(luò)

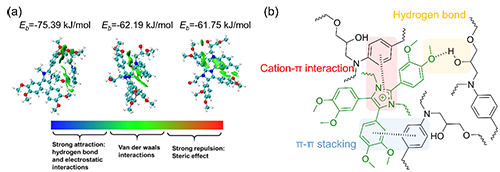

圖5 固化樹脂內(nèi)部的非共價鍵示意圖

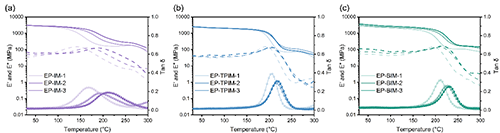

圖6 木質(zhì)素基咪唑、咪唑以及三苯基咪唑與AG-80固化所得樹脂的DMA曲線對比

圖7 粘結(jié)性能

  原文鏈接： https://doi.org/10.1021/acs.macromol.4c02402
