一二三四区无产乱码1000集,少妇呻吟白浆高潮啪啪69,小莹的性荡生活

西安交大張彥峰教授、成一龍教授團隊 Adv. Mater.：基于氫鍵互鎖雙連續相增強增韌聚氨酯水凝膠

2024-12-25 來源：高分子科技

構建具有與體內承重組織相似機械性能的水凝膠對實現受損組織修復具有積極的意義。然而，由于傳統合成水凝膠的成分簡單、聚合物鏈之間的相互作用有限，其力學性能往往無法滿足體內受損組織修復的需求。在水凝膠網絡中構建具有不同尺度的均勻相分離結構是制備具有優異綜合力學性能水凝膠的有效方法，但仍存在制造步驟復雜、不同相之間界面連接弱等問題。

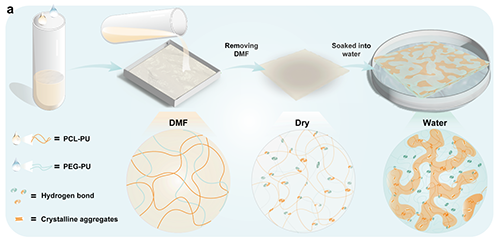

圖1. PEG-PU/PEG-PCL水凝膠的制備示意圖

近日，西安交通大學張彥峰教授和成一龍教授團隊受兩親性聚合物自組裝行為的啟發，提出了一種溶脹誘導親/疏水聚氨酯原位形成氫鍵互鎖雙連續相結構以增強增韌水凝膠的新策略（圖1）。由于親水性和疏水性聚氨酯中都包含同一種氫鍵增強因子咪唑烷基脲（IU），分子間多重氫鍵的形成可以防止水相中疏水聚合物的不均勻聚集，從而增加兩相的相容性并誘導水凝膠內形成均勻的雙連續相結構，進而賦予水凝膠材料優異的綜合力學性能（拉伸強度12.9 MPa、斷裂能2435 J m^-2和韌性48.2 MJ m^-3，圖2）。研究人員通過SEM、XRD、SAXS和CLSM系統分析了水凝膠微相分離過程，并通過有限元模擬強調了均勻相分離對力學性能的影響（圖3）。體內動物實驗結果表明，該水凝膠具有與商用聚丙烯補片相當的斷裂應力，不僅能承受腹壓以防止疝氣形成，還能防止組織/器官粘連，并通過調節炎癥反應和血管生成加速腹壁缺損的修復（圖4）。以上研究成果為設計合成強韌高分子水凝膠提供了一種簡便易行的新方法，也有可能為預防臨床疝氣形成提供新的選擇。

2024年12月23日，該工作以“Tough Polyurethane Hydrogels with a Multiple Hydrogen-Bond Interlocked Bicontinuous Phase Structure Prepared by In Situ Water-Induced Microphase Separation”為題發表在期刊《Advanced Materials》上（Adv Mater 2024, 2412083）。論文的第一作者為西安交通大學化學學院博士研究生王茹月，通訊作者為西安交通大學化學學院張彥峰教授和成一龍教授。研究工作得到了國家自然科學基金、西安交通大學“青年拔尖人才支持計劃”、中央高校基本科研業務費等項目的資助，并得到了西安交通大學分析測試共享中心的大力支持。

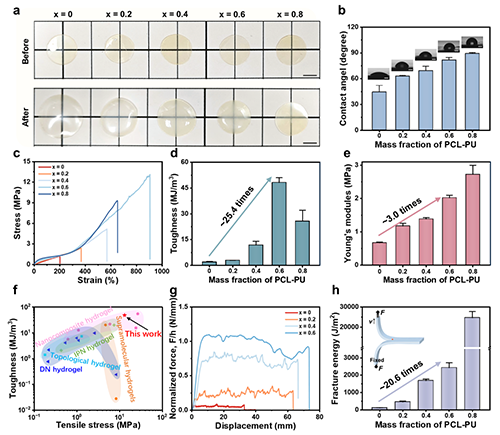

圖2. PEG-PU/PCL-PU水凝膠的性能表征

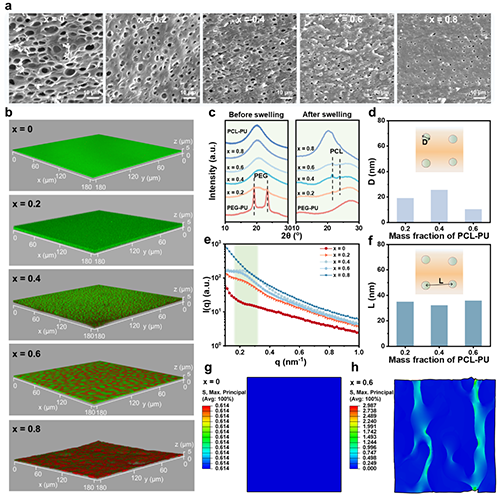

圖3. PEG-PU/PCL-PU水凝膠的微相分離結構表征

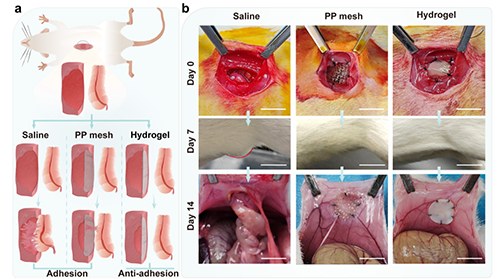

圖4. PEG-PU/PCL-PU_0.6水凝膠有效抑制器官/組織粘連和疝氣形成

原文鏈接：https://onlinelibrary.wiley.com/doi/full/10.1002/adma.202412083

成一龍教授主頁：https://gr.xjtu.edu.cn/en/web/yilongcheng

張彥峰教授主頁：https://gr.xjtu.edu.cn/en/web/yanfengzhang

版權與免責聲明：本網頁的內容由中國聚合物網收集互聯網上發布的信息整理獲得。目的在于傳遞信息及分享，并不意味著贊同其觀點或證實其真實性，也不構成其他建議。僅提供交流平臺，不為其版權負責。如涉及侵權，請聯系我們及時修改或刪除。郵箱：info@polymer.cn。未經本網同意不得全文轉載、摘編或利用其它方式使用上述作品。

（責任編輯：xu）

【大中小】【打印】【關閉】

誠邀關注高分子科技

更多>>最新資訊

更多>>科教新聞

私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

誠邀關注高分子科技
