私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

    中國(guó)科學(xué)院蘭州化學(xué)物理研究所先進(jìn)潤(rùn)滑與防護(hù)材料研發(fā)中心在聚氨酯/環(huán)氧樹(shù)脂互穿聚合物網(wǎng)絡(luò)(PU/EP IPN)復(fù)合材料的摩擦學(xué)性能研究方面取得新進(jìn)展。

    研究人員考察了干滑動(dòng)條件下，兩類(lèi)端羥基聚二甲基硅氧烷(HTPDMS)改性后的PU/EP IPN復(fù)合材料的摩擦磨損行為。結(jié)果表明添加HTPDMS后，PU/EP IPN 復(fù)合材料的摩擦磨損性能可大大改善。HTPDMS 改性后的PU/EP IPNs復(fù)合材料的摩擦磨損性能取決于HTPDMS的量。隨著HTPDMS量的增加，復(fù)合材料的摩擦系數(shù)和磨損量均減小。當(dāng)HTPDMS量為15%和20% 時(shí)，復(fù)合材料摩擦學(xué)性能最好。當(dāng)HTPDMS的分子量和黏性較低時(shí)，可更明顯地改善PU/EP IPN復(fù)合材料的摩擦磨損性能。

    對(duì)改性前后材料的磨損機(jī)制研究表明，未經(jīng)改性的PU/EP IPNs 復(fù)合材料的磨損機(jī)制首先為疲勞磨損，其次為粘著磨損。當(dāng)HTPDMS添加量超過(guò)5%之后，主要磨損機(jī)制為粘著磨損。

    PDMS具有較高的熱、氧化穩(wěn)定性和良好的抗?jié)裥阅堋Ｔ谇捌诠ぷ髦校芯咳藛T發(fā)現(xiàn)HTPDMS改性后的PU/EP IPNs 復(fù)合材料呈現(xiàn)出良好的阻尼、熱和機(jī)械性能，可被用作結(jié)構(gòu)阻尼材料。該材料的摩擦學(xué)性能和阻尼性能同樣重要。然而，關(guān)于PU/EP IPN復(fù)合材料的摩擦學(xué)性能研究較少。

    該研究得到了國(guó)家杰出青年科學(xué)基金、國(guó)家自然科學(xué)基金創(chuàng)新研究群體科學(xué)基金和國(guó)家重點(diǎn)基礎(chǔ)研究發(fā)展計(jì)劃項(xiàng)目的資金支持。研究結(jié)果發(fā)表在近期出版的Tribol Lett (Tribol Lett (2011) 43:319–327)。

Tribol Lett 發(fā)表論文摘要

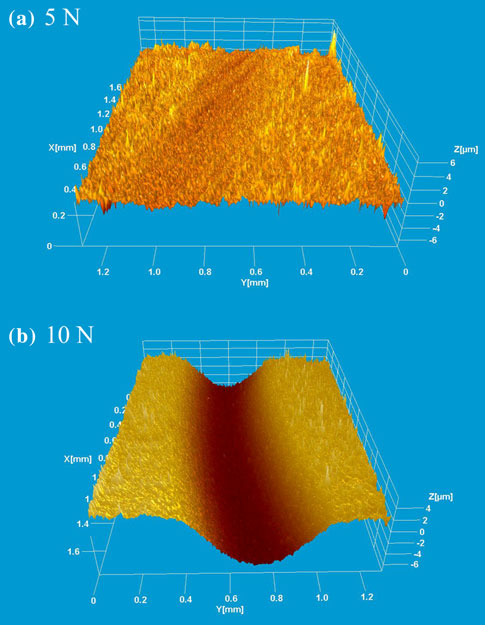

10% HTPDMS-1000改性的PU/EP IPN磨痕的3D非接觸表面映射：a 5N, b 10N

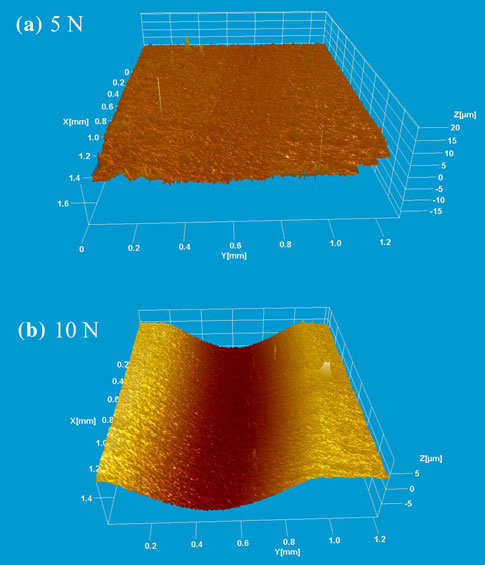

10% HTPDMS-2800改性的PU/EP IPN磨痕的3D非接觸表面映射：a 5N, b 10N
