熱烈祝賀本課題組成員曹宇的文章Ultra-Fast Curing of Benzoxazine with Surface Modified Fly Ash-Assisted Microwave: Achieving Excellent Comprehensive Performances發(fā)表于《Polymer Composites》。

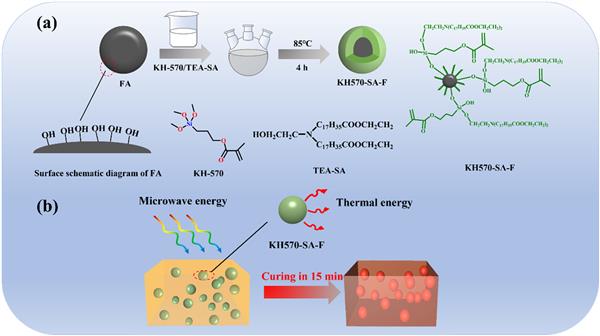

該文章提出了一種利用表面改性粉煤灰的方法，利用微波實現(xiàn)苯并噁嗪的超快速固化。首先，采用KH570和硬脂酸三乙醇胺對粉煤灰進行改性;然后，將改性粉煤灰與苯并噁嗪混合并進行MC。結(jié)果表明，該方法的固化時間僅為15 min，明顯快于傳統(tǒng)的TC工藝（約8 h）。此外，微波固化混合物的彎曲強度、彎曲模量和沖擊強度分別達到135.9 MPa、6.71 GPa和18.71 kJ m2，略高于熱固化樣品的機械性能。此外，與常規(guī)TC相比，表面改性粉煤灰輔助微波固化苯并噁嗪的熱穩(wěn)定性沒有明顯下降。我們使用 FTIR 和 COMSOL Multiphysics 對微波到樣品的固化機理和熱傳遞進行了詳細研究。結(jié)果表明，MC和TC固化樣品的化學結(jié)構(gòu)間無明顯差異。此外，粉煤灰顆粒表面的溫度分布非常均勻和穩(wěn)定，15 min時溫度達到194.2°C，這是苯并噁嗪超快速固化的關(guān)鍵因素。該方法所取得的綜合性能的增強，不僅在于表面改性粉煤灰的添加，還得益于樣品內(nèi)部熱量的均勻分布。
