Vanillin-derived High-performance Flame Retardant Epoxy Resins: Facile Synthesis and Properties
Sheng Wang, Songqi Ma,* Chenxiang Xu, Yuan Liu, Jinyue Dai, Zongbao Wang, Xiaoqing Liu, Jing Chen, Xiaobin Shen, Jingjing Wei, and Jin Zhu *

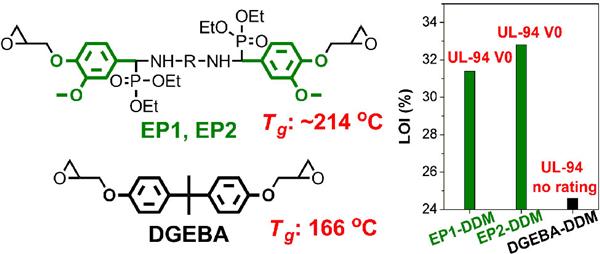

以第二大天然可再生資源木質素的平臺化合物香草醛為原料，給合綠色的有機磷化合物，制備了香草醛基含磷自阻燃環氧樹脂?？朔饲叭艘韵悴萑┲苽洵h氧之前需將香草醛還原成香草醇或氧化成香草酸等需使用大量有毒有害還原劑和氧化劑的問題，采用綠色的一鍋法將香草醛通過二元胺偶合同時與含磷化合物進行加成，以高產率（～93.3%）得到含磷香草醛基雙酚，進而與環氧氯丙烷反應，得到了香草醛基含磷自阻燃環氧樹脂。此類環氧樹脂固化后，表現出很高的Tg（～214 °C），拉伸強度（～80 MPa）和模量（～2709 MPa），遠高于同樣條件下測得的雙酚A環氧樹脂（陶氏DER331）的Tg（166 °C），拉伸強度（76 MPa）和模量（1893 MPa）。阻燃性能優異，得到的兩種生物基環氧都達到了UL-94 V0工業阻燃級別，有限氧指數達到了～32.8 %；同時該類環氧樹脂在燃燒實驗中，沒有黑煙產生，而雙酚A環氧樹脂會產生大量黑煙。通過熱失重實驗及對阻燃實驗后炭層形貌及結構成分分析發現，其優異阻燃性的原因主要是：該類環氧樹脂具有優異的膨脹成炭能力，同時形成的炭層非常致密，可以起到非常好的隔熱隔氧作用，從而防止內部材料的進一步燃燒。
全文鏈接：http://pubs.acs.org/doi/abs/10.1021/acs.macromol.7b00097
