聚烯烴彈性體是一類新型聚烯烴材料，有著優異的機械性能，可作為彈性體樹脂和硅橡膠替代品在眾多領域應用。近期，中科院化學所孫文化研究員在利用α-二亞胺鎳配合物催化乙烯聚合制備聚烯烴彈性體中取得了巨大進展，相關研究分別發表在《Dalton Translations》、《Polymer Chemistry》和《Journal of Polymer Science, Part A: Polymer Chemistry》上。

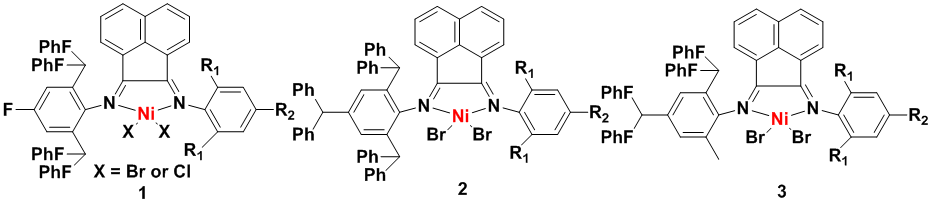

圖1. 兩類α-二亞胺鎳配合物
圖片來源：Dalton Trans.、Polym. Chem.和J. Polym. Sci., Part A: Polym. Chem.
傳統的聚烯烴彈性體以美國DOW公司為代表采用茂催化劑催化乙烯與α-烯烴共聚制備得到，其聚合成本高且材料性能的穩定性受加料條件影響，制約了其進一步發展。孫文華研究員課題組利用α-二亞胺鎳配合物催化乙烯聚合制備高支化度聚乙烯，不需要通過第二類單體的引入即可產生支鏈結構，不僅提高了材料的均勻性和穩定性，而且降低了聚合成本。

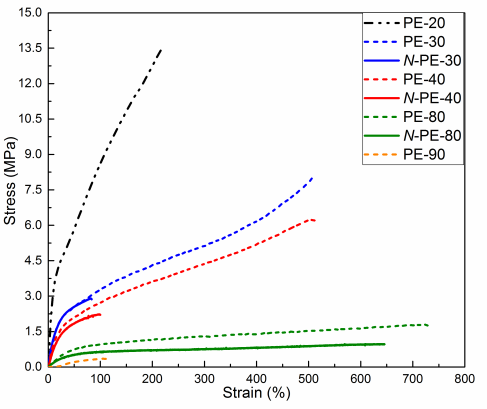

圖2. 聚乙烯拉伸測試和斷裂拉伸測試 圖片來源：Polym. Chem.
對所得聚乙烯拉伸測試和斷裂拉伸測試的結果表明，該類高支化聚乙烯有著優異的拉伸性能和耐撕裂性能，而且能夠通過控制聚合條件實現對聚乙烯機械性能的調控，這對于工業生產有著重要意義。
圖3. DMA循環拉伸測試 圖片來源：Polym. Chem.
DMA循環拉伸測試表明，該類高支化聚乙烯彈性性能良好，其形變回復性能優異，在多次拉伸后仍能保持很好的彈性性能，是一類很好的彈性體樹脂和硅橡膠替代品。

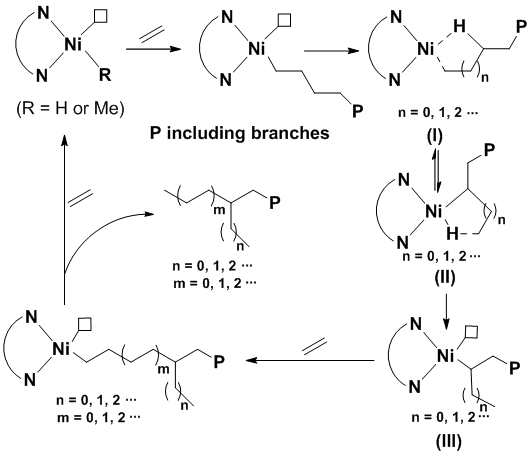

圖4. 支鏈形成機理
并對于該類高支化度聚乙烯中支鏈形成機理進行了深入研究，結果表明支鏈是由于鏈增長過程中β, γ, δ等位置氫原子的轉移而形成，導致其支鏈長度與含量出現變化。
論文鏈接：
http://pubs.rsc.org/en/content/articlepdf/2016/dt/c6dt03817d
http://pubs.rsc.org/en/content/articlepdf/2017/py/c7py00434f
http://pubs.rsc.org/en/content/articlelanding/2017/py/c7py90025b#!divAbstract
http://onlinelibrary.wiley.com/doi/10.1002/pola.28638/full
- 浙江大學 Angew：一種傳統聚烯烴材料降解與回收利用的新策略 2025-04-28
- 四川大學王玉忠院士團隊 Mater. Horiz.：混雜聚烯烴的氧化同質化升級回收 2025-04-02
- 浙江大學王勇教授團隊 Angew：老樹開新花 - 塑料降解耦合費托過程實現聚烯烴低溫高效制輕芳烴 2025-03-22
- 北卡州立尹杰團隊 Adv. Sci.：受空軌啟發的環狀光驅動器 2025-04-30
- 中國科大龔興龍教授課題組 Adv. Mater.：混合式3D打印剪切變硬彈性體，實現力學性能增強與智能可穿戴一體化設計 2025-04-28
- 長春應化所白晨曦研究員團隊 Macromolecules: 通過后聚合大分子鏈交換反應合成耐超低溫的聚乙基氟苯基硅氧烷彈性體 2025-04-25
