近年來,有機長余輝發光(Organic Long Persistent Luminescence, OLPL)材料因其獨特的激發態特性以及潛在的光電子應用前景而備受關注。長余輝材料其發光原理屬光致發光,即當去除激發光源后,激發態能量以光的形式緩慢釋放出來并呈現出持久發光的現象(壽命大于0.1 s)。目前,大多數報道的OLPL材料主要基于單一的有機小分子或主-客體摻雜體系,余輝機制研究仍處于起步階段,分子設計缺乏明確地指導。非共軛聚合物材料具有合成簡單、鏈靈活、結構易調控、環境友好等優點。然而,通常情況下非共軛聚合物分子結構中因不含傳統大π鍵共軛發色團而表現為不發光。因此,設計具有OLPL現象的非共軛聚合物發光材料是一項重大挑戰。
圖1 (a) PU1(1×10?5 M)在丙酮?水混合(0?90% v / v)體系下的發射光譜;(b) 不同濃度的PU1在丙酮溶劑中的發射光譜。圖片來源:Macromolecules
近日,東北師范大學化學學院蘇忠民教授課題組首次報道了一系列在低溫下具有OLPL現象(>1s)的聚氨酯材料(PUs)。此類材料在室溫下表現了聚集誘導發光(AIE)現象。如圖1(a), 當向PU1的丙酮溶液(1×10?5 M)中摻入不良溶劑水之后,表現了明顯的AIE現象。另外,隨著PU1濃度的增加(如圖2b)同樣表現出發光增強的現象。此工作通過詳細地發光機理研究表明,產生AIE現象的原因是分子間/分子內羰基簇的形成 (如圖2a-c)。在低溫條件下,此類材料表現了獨特的聚集誘導余輝現象,即隨著PUs溶液濃度的增大,發光壽命逐漸增加。最長發光壽命>1s,肉眼識別余輝>6s。穩態/時間分辨光譜測試結果表明分子間/分子內羰基簇的形成是產生低溫余輝現象的原因。另外,向聚合鏈內引入共軛單元可以增長余輝時間,并隨著共軛單元體積的增大,余輝時間逐漸增長。余輝時間增長的原因是由于分子內/分子間的n?π*躍遷的增強大大提高了隙間穿越速率。基于PUs所展示的獨特的聚集誘導余輝現象,將PU1 (Mn = 2672 g mol?1, 50 mg, 3.5 wt %)通過溶液滴涂方法,成功制備了一種低溫余輝LED器件。肉眼可識別發光壽命>7秒。

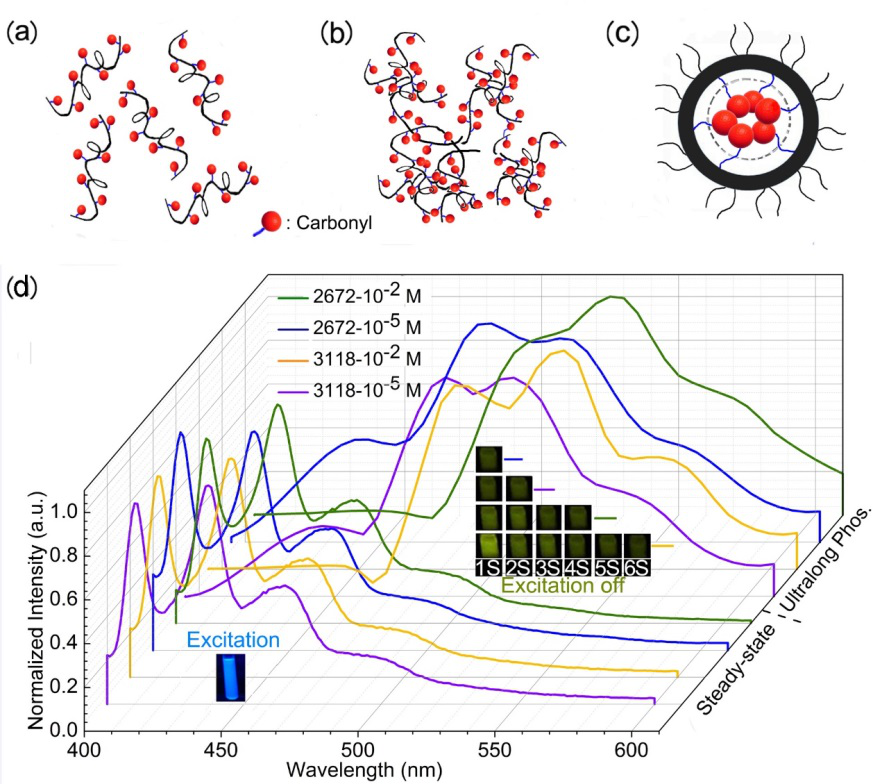

圖2 PUs在稀溶液狀態下(a)、濃溶液狀態下(b)以及聚集狀態下(c)的分子排布示意圖; (d) 穩態/瞬態光譜和不同濃度羰基簇造成不同長短壽命圖像。圖片來源:Macromolecules
聚氨酯作為人們生活中最為常用的非共軛聚合物材料之一,被廣泛應用于形狀記憶、建筑隔熱、家具和床上用品。此工作的報道將有助于人們理解聚氨酯材料的發光機制,并對其在未來光電子領域中的應用起到促進作用。

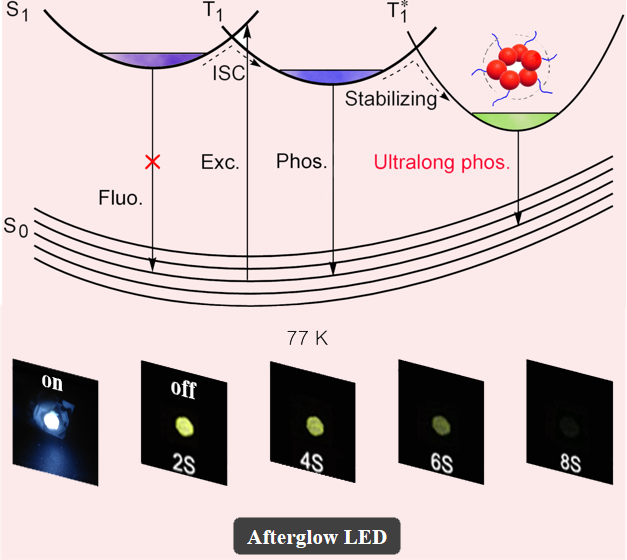

圖3. PUs在77K條件下的余輝機理圖(上圖)及具有余輝現象的LED器件效果圖(下圖)。
圖片來源:Macromolecules
以上相關成果發表在Macromolecules上。(DOI: 10.1021/acs.macromol.8b00715)
此工作第一作者為東北師范大學化學學院2016級碩士研究生姜楠,共同第一作者為東北師范大學化學學院李洸伕博士后,第二作者為中國科學院長春應用化學研究所張保華副研究員,第一通訊作者為東北師范大學化學學院朱東霞教授,共同通訊作者為東北師范大學化學學院蘇忠民教授以及英國杜倫大學化學學院Martin R. Bryce教授。
論文鏈接:https://pubs.acs.org/doi/abs/10.1021/acs.macromol.8b00715
- 南方科技大學郭傳飛教授團隊 Matter:柔性傳感器界面再突破 - 超細微柱賦能強韌粘接與高靈敏感知 2025-07-01
- 武漢大學陳朝吉、高恩來/林科院林化所劉鶴 AFM:二氧化碳衍生多功能生物基非異氰酸酯聚氨酯助力紙張轉化為紙塑 2025-06-30
- 杭師大朱雨田/劉增賀團隊 Angew:化學增值回收熱塑性廢料至熱固性材料 2025-06-11
- 香港中文大學(深圳)唐本忠院士/趙征教授團隊《ACS Nano》:細胞膜靶向的聚集誘導發光分子用于神經追蹤和損傷的可視化 2025-01-21
- 香港中文大學(深圳)唐本忠院士與趙征教授團隊《ACS Nano》綜述:聚集誘導發光材料實現高分辨生物成像 2025-01-07
- 港中深唐本忠院士/北理工黎朝 AM:基于AIE活性納米復合水凝膠的可穿戴交互式信息-傳感材料 2024-03-23
- 澳大張宣軍、黃冠豪團隊/南科大吳長鋒團隊 Nat. Commun.: 圓偏振發光材料制備新策略 - 細菌發酵 2025-02-03
