私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  聚氯乙烯（PVC）是一種常見的通用塑料，在醫用材料、建筑材料、玩具等領域運用廣泛。目前制備PVC的方法為傳統的自由基聚合，這種方法制備的PVC熱穩定性差并且后續的功能化困難。可逆加成斷裂鏈轉移（RAFT）聚合是一種運用廣泛活性自由基方法，在制備PVC方面也有嘗試（Macromolecules, 2012, 45, 2200-2208; J. Polym. Sci., Part A: Polym. Chem., 2016, 54, 2092-2101），不過仍存在反應后功能化困難等問題。另一方面，PVC本身玻璃化轉變溫度（Tg）較高，如果做成軟質PVC需要加入大量的增塑劑。目前運用最廣泛的PVC增塑劑是鄰苯二甲酸酯類，如鄰苯二甲酸二辛酯（DOP），這是一類種小分子增塑劑，其增塑效果較好，不過在使用時增塑劑會逐漸遷出，不但影響了增塑的效果，析出的鄰苯二甲酸酯類接觸人體后更會對人體產生危害。聚己內酯（PCL）是一種大分子的PVC增塑劑，作為增塑劑使用時可以大大減少遷出，不過由于其與PVC不能達到分子級的相容，所以還達到無遷出的效果還比較困難。

  近日，北京化工大學湯華燊教授和馮岸超副教授課題組用RAFT聚合方法成功制備了聚氯乙烯-聚己內酯嵌段共聚物（PVC-b-PCL），這種嵌段聚合物是一種新型的聚氯乙烯基大分子增塑劑，增塑效果可以與傳統的DOP媲美，并且遷出實驗表明這是一種具有無遷出特性的增塑劑，是新一代環保型的聚氯乙烯基增塑劑。

  該研究中選用了雙官能團的RAFT試劑2-hydroxyethyl 2-(ethoxycarbonothioylthio)propanoate (HECP)，其中的黃原酸酯基團可以對氯乙烯（VC）單體進行RAFT聚合，羥基基團可以對ε-己內酯（ε-CL）單體進行開環聚合（ROP），具體的制備路徑如圖1所示。先進行VC單體的RAFT聚合，可以得到帶有羥基的官能團的聚氯乙烯PVC-OH，之后再進行ε-CL單體的ROP聚合，通過這種策略可以得到一系列不同PCL含量的PVC-b-PCL嵌段共聚物。

圖1 PCL-b-PVC嵌段共聚物的制備過程

  由于PCL的玻璃化轉變溫度比PVC低許多，所以PVC-b-PCL嵌段共聚物中PCL的含量不同會導致PCL-b-PVC嵌段共聚物的T_g有較大的變化。從圖2的DSC圖中可以看出，隨著PCL鏈段的增長即嵌段共聚物中PCL含量的增加，PVC-b-PCL嵌段共聚物的玻璃化轉變溫度逐漸降低，而這種低T_g的嵌段共聚物具有作為PVC增塑劑的潛力。

圖2 不同CL含量的PCL-b-PVC的DSC結果

  拉伸測試是表征聚合物韌性的一種重要測試，我們選取PVC_10K-b-PCL_40.3K和PVC_10K-b-PCL_89.5K這兩組樣品作為PVC增塑劑，與DOP作為添加劑的樣品進行對比，結果如圖3所示。拉伸測試表明，PVC_10K-b-PCL_89.5K作為PVC增塑劑后樣品具有良好的拉伸性能，從斷裂伸長率來看可以達到甚至超過相同添加量的DOP增塑劑的結果，是一種增塑效果較好的增塑劑。

圖3 DOP和PCL-b-PVC作為PVC增塑劑的拉伸應力-應變曲線

  遷出實驗可以表征增塑劑在使用過程中遷出情況。我們使用正己烷作為抽提溶劑進行遷出實驗，并用紅外光譜對抽提液進行分析來確定增塑劑的遷移量的多少。從圖4的實驗結果可以看出，DOP作為增塑劑時，隨著抽提時間的增長，增塑劑不斷析出；而PVC_10K-b-PCL_89.5K中由于有PVC鏈段而產生了很好的抗遷移性，所以即使在抽提40小時后，仍沒有增塑劑的析出，是一種具有無遷出特性的PVC增塑劑。

  以上結果說明，PCL-b-PVC嵌段共聚物是一種新型的聚氯乙烯基的PVC增塑劑，具有良好的增塑效果，是一種有潛力替代DOP的新一代環保型增塑劑。

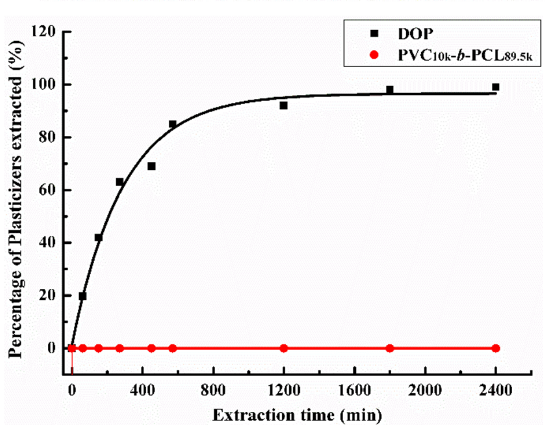

圖4 DOP和PCL-b-PVC作為PVC增塑劑的遷出曲線

  該項成果以“Nonmigratory Poly(Vinyl Chloride)-block-Polycaprolactone Plasticizers and Compatibilizers Prepared by Sequential RAFT and Ring Opening Polymerization (RAFT-?-ROP)”為題在線發表在高分子領域權威期刊Macromolecules上，第一作者為北京化工大學材料學院博士生孫中鶴，共同通訊作者為北京化工大學湯華燊教授和馮岸超副教授，以及澳大利亞聯邦科學與工業研究組織（CSIRO）Graeme Moad教授。該工作得到了國家自然科學基金（21704001），中央高校基本科研專項資金（buctrc201724）和北京化工大學軟物質科學與工程高精尖創新中心的資助。

  論文鏈接：

  DOI: 10.1021/acs.macromol.8b02146

  https://pubs.acs.org/articlesonrequest/AOR-UVKEbqds2hcsq2jt7UFq
