私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  磁性水凝膠由磁性粒子與水凝膠基體復合而成，近年來關于磁性水凝膠的發展十分迅速，其在藥物釋放、光子晶體、驅動器和人造肌肉等方面展現出良好的應用前景。然而現有的磁性水凝膠力學性質極差，大大限制了其實際應用。

  西安交通大學王鐵軍教授課題組與北京大學方岱寧院士合作，提出了一種溶液浸泡的策略來制備韌性極好的磁性納米復合水凝膠 （J. Mater. Chem. B, 2018,6, 2713）。通過這種方法，可以同時解決磁性水凝膠的兩個普遍問題：較差的力學性質和較差的粒子分布。該磁性納米復合水凝膠的斷裂韌性高達11000J/m²， 是目前韌性最好的磁性水凝膠之一。

圖1 磁性納米復合水凝膠的制備與材料表征

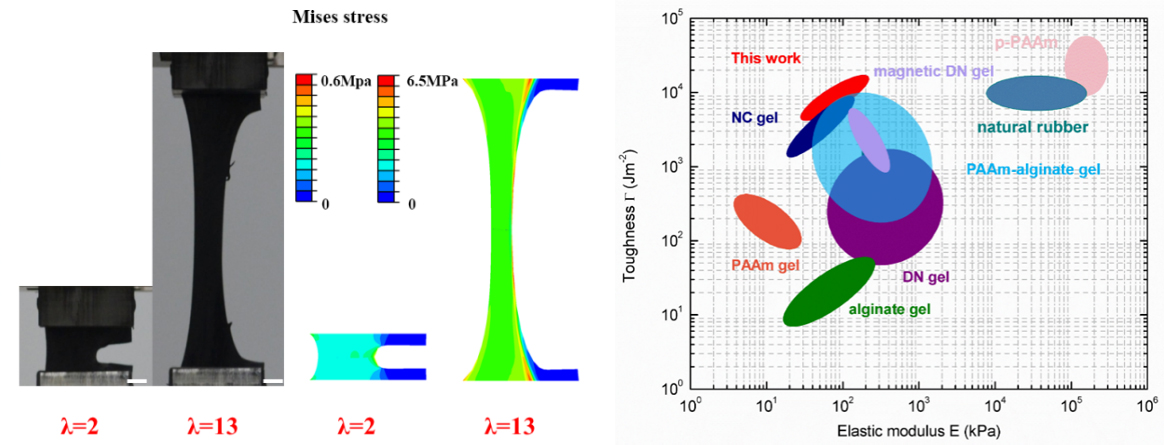

圖2 磁性納米復合水凝膠的高斷裂韌性

  磁性水凝膠力學性質的提高，將大大拓展其應用。作者們展示了一種新的應用：磁性水凝膠在非接觸式激勵下的形狀控制。在高頻動態磁場作用下，由磁性水凝膠和高彈體組成的雙層梁，可以從二維結構自動變化為三維結構，類似于一朵荷花逐漸合攏。雙層梁的形狀改變是由動態磁場中磁性水凝膠的磁熱效應導致的。不同于以往的光控制方法，用磁場來控制凝膠多材料系統的形狀變化是一項新的技術，未來可能用于調控更為復雜的軟結構。

圖3 利用磁熱效應觸發磁性水凝膠的形狀變化

  為了實現磁性水凝膠在體液中的穩定性，王鐵軍教授課題組進一步與西安交通大學胡建教授合作，制備了磁性雙網絡水凝膠（J. Mater. Chem. B, 2019, DOI: 10.1039/c8tb03301c）。雙網絡水凝膠是近年來最為流行的韌性水凝膠之一，由兩層化學交聯的聚合物網絡組成，第一層網絡短而硬，第二層網絡長而軟，最早由北海道大學的龔劍萍教授發明。傳統的雙網絡水凝膠性質穩定，但是幾乎不對外界刺激敏感。該文章中展示的磁性雙網絡水凝膠具有優異的力學性能，良好的穩定性以及可調的磁熱行為。

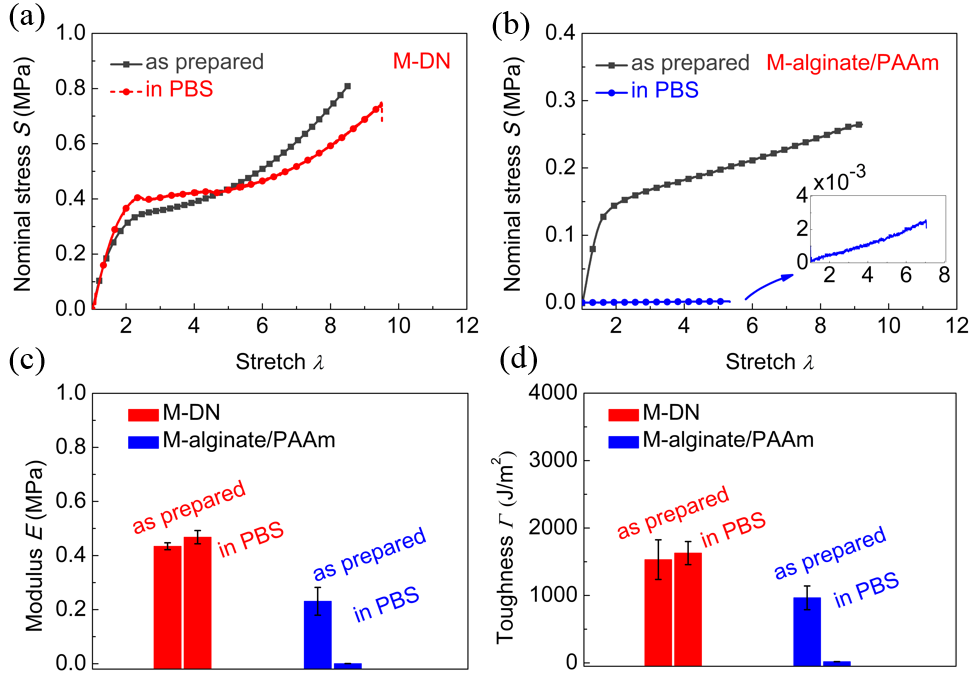

圖4 磁性雙網絡水凝膠的制備及其在PBS緩沖液中的穩定性

  磁性水凝膠的磁熱效應的機制是磁性粒子的Neel耗散，即磁性粒子的磁矩在外界磁場下排列取向和去取向。通過調控氫氧化鈉的濃度，鐵離子的濃度以及磁場強度，可以改變磁性雙網絡凝膠的磁熱行為。利用磁熱效應，作者展示了磁性雙網絡凝膠的兩個應用：生物組織加熱和藥物釋放。

圖5 磁性雙網絡水凝膠的可控磁熱行為

圖6 利用磁性雙網絡水凝膠實現生物組織加熱

圖7 利用磁性雙網絡水凝膠實現藥物釋放

  這兩項研究工作均發表在 Journal of Materials Chemistry B 上，一篇為背部封面文章（back cover）。西安交通大學航天航空學院青年教師唐敬達博士是兩篇論文的第一作者，王鐵軍教授為通訊作者。 兩篇論文各有一位共同通訊作者，分別是北京大學裴永茂教授和西安交通大學胡建教授。

論文信息與鏈接：

1. Jingda Tang, Zongfei Tong, Yukun Xia, Ming Liu, Zengyao Lv, Yang Gao, Tongqing Lu, Shejuan Xie, Yongmao Pei,* Daining Fang and T.J. Wang*, Super tough magnetic hydrogels for remotely triggered shape morphing, J. Mater. Chem. B, 2018, 6, 2713.

https://pubs.rsc.org/en/content/articlehtml/2018/tb/c8tb00568k

2. Jingda Tang, Yancheng Qiao, Yanhui Chu, Zongfei Tong, Yifan Zhou Wenlei Zhang, Shejuan Xie, Jian Hu* and Tiejun Wang*, Magnetic double-network hydrogels for tissue hyperthermia and drug release, J. Mater. Chem. B, DOI: 10.1039/c8tb03301c.

https://pubs.rsc.org/en/content/articlelanding/2019/tb/c8tb03301c/unauth#!divAbstract
