港大徐立之團(tuán)隊(duì) ACS Nano：可光熱融合的強(qiáng)韌磁性水凝膠
2023-05-07 來源：高分子科技
能夠?qū)Υ艌鲰憫?yīng)轉(zhuǎn)化的水凝膠在柔性致動器和生物醫(yī)學(xué)機(jī)器人方面具有巨大的應(yīng)用前景。然而，在磁性水凝膠中實(shí)現(xiàn)高機(jī)械強(qiáng)度和良好的可制造性仍然具有挑戰(zhàn)性。
圖一介紹了基于超連通ANF復(fù)合材料衍生的堅(jiān)韌和可拉伸磁性水凝膠。為了大規(guī)模制備具有理想性能的復(fù)合水凝膠，采用逐步組裝的策略（圖1a）。掃描電子顯微鏡展示四氧化三鐵納米顆粒附著于納米纖維上，并沒有出現(xiàn)明顯的粒子集聚或?qū)τ谌S互聯(lián)網(wǎng)絡(luò)結(jié)構(gòu)的改變（圖1c-d）。此外，由于四氧化三鐵納米顆粒固有的超順磁性和光熱性質(zhì)，ANF-Fe3O4-PVA和ANF-PVA水凝膠可以進(jìn)一步利用近紅外焊接形成可定制的磁響應(yīng)異質(zhì)結(jié)結(jié)構(gòu)（圖1e-g）

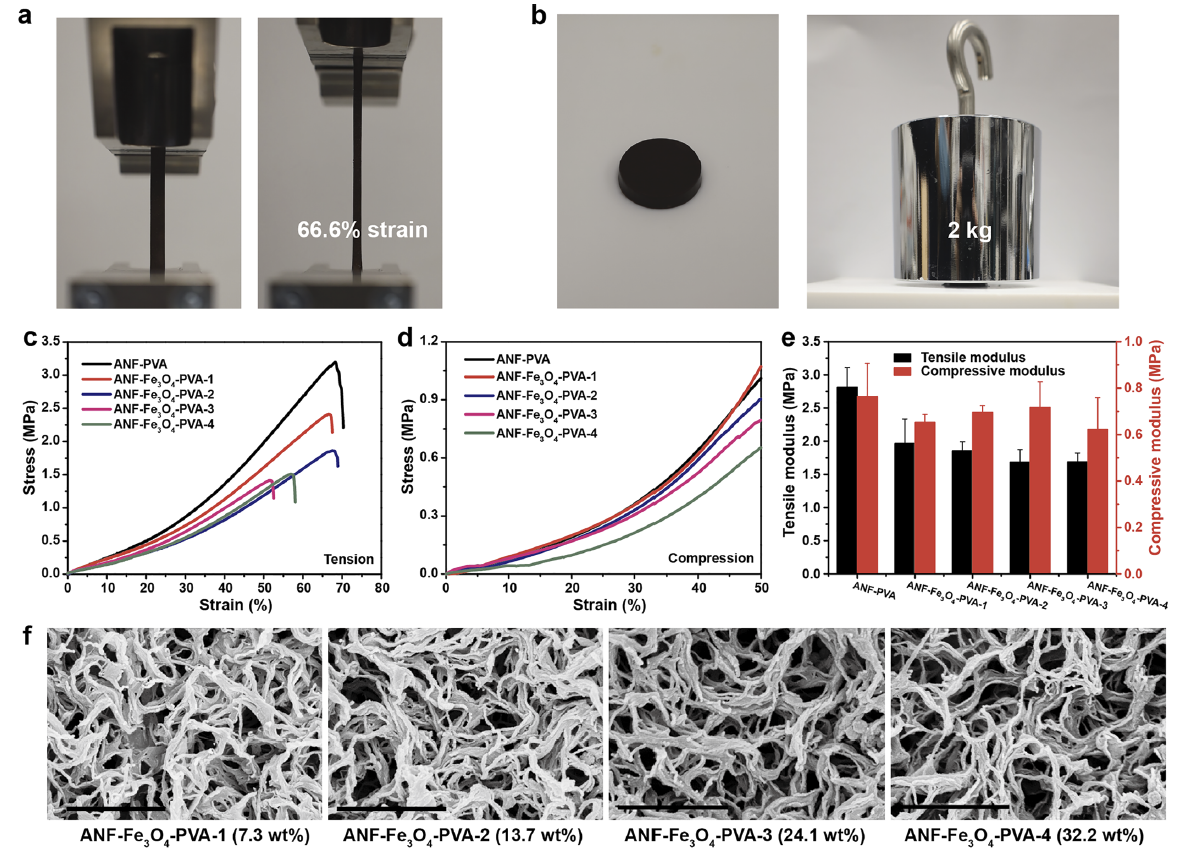

圖二表征了ANF-Fe3O4-PVA水凝膠的機(jī)械性能。由于具有混合納米纖維網(wǎng)絡(luò)，ANF-Fe3O4-PVA水凝膠具有較高的力學(xué)強(qiáng)度和可拉伸性（圖2a-b）。為了定量分析其力學(xué)性能，對純ANF-PVA水凝膠和不同濃度納米顆粒的ANF-Fe3O4-PVA水凝膠進(jìn)行了拉伸和壓縮測試（表S2）。磁性復(fù)合水凝膠表現(xiàn)出高強(qiáng)度（1.32-2.4 MPa）和可伸縮性（53.3%-66.6%），與純ANF-PVA水凝膠類似（圖2c-e）。
圖三探究了近紅外（NIR）激光焊接。在最大功率為0.5W的NIR激光輻照下，水凝膠ANF-Fe3O4-PVA-1（7.3 wt％ 四氧化三鐵納米顆粒）的溫度在5秒鐘內(nèi)升至470°C（圖3a）。可用于焊接分離的水凝膠條帶并實(shí)現(xiàn)高效的愈合效果（圖3b-c）。這類高效升溫過程可以歸因于四氧化三鐵納米顆粒在納米纖維表面的高密度分布（圖3d-f）。在NIR照射下，升高的溫度提高了高分子復(fù)合材料的流動性以促進(jìn)連接和融合。
這種基于芳綸材料的焊接和修復(fù)方法有助于改進(jìn)器件制造和材料回收利用（圖4）。異質(zhì)焊接的策略提供了一種可定制、模塊化的方法，可以將具有不同功能的各種組件整合在一起。
圖5展示了軟致動器的應(yīng)用。對于ANF-Fe3O4-PVA水凝膠，由于它們的光熱焊接性能，它們可以與非磁性的ANF-PVA水凝膠集成，通過混合結(jié)構(gòu)實(shí)現(xiàn)調(diào)制、可控的致動模式（圖5a）。通過不同的焊接模式，致動器表現(xiàn)出不同的變形（圖5c-e）。
論文鏈接：https://pubs.acs.org/doi/10.1021/acsnano.3c03156
課題組網(wǎng)頁：xulizhi.hku.hk
版權(quán)與免責(zé)聲明：中國聚合物網(wǎng)原創(chuàng)文章。刊物或媒體如需轉(zhuǎn)載，請聯(lián)系郵箱：info@polymer.cn，并請注明出處。
（責(zé)任編輯：xu）
相關(guān)新聞
- 西安交大張曉慧團(tuán)隊(duì) ACS Nano：基于超軟生物相容性磁性水凝膠的應(yīng)變傳感器及其在無線無源生物力學(xué)監(jiān)測的應(yīng)用 2022-12-11
- 西安交大唐敬達(dá)與華中科大鄧謙合作: 3D打印水凝膠制作的磁性軟體機(jī)器人 2021-10-29
- 西安交通大學(xué)王鐵軍教授課題組在磁性水凝膠方面取得系列進(jìn)展 2019-02-19
- 東華大學(xué)武培怡/侯磊團(tuán)隊(duì) Matter：水介導(dǎo)相分離演化制備兼具高機(jī)械強(qiáng)度與室溫可再加工性的聚合物材料 2025-04-09
- 安農(nóng)大陳玉霞教授團(tuán)隊(duì) AFM: 具有高機(jī)械強(qiáng)度、抗疲勞性和離子電導(dǎo)率的多功能絲瓜海綿水凝膠用于監(jiān)測人體生命體征 2025-04-05
- 青科大高傳慧教授團(tuán)隊(duì) AFM：一種具有高機(jī)械強(qiáng)度、堅(jiān)韌和抗疲勞性的多功能納米導(dǎo)電水凝膠 2024-09-24
- 北卡州立尹杰團(tuán)隊(duì) Adv. Sci.：受空軌啟發(fā)的環(huán)狀光驅(qū)動器 2025-04-30
