私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  陶瓷氣凝膠以其低密度、低熱導率和良好的耐火、耐腐蝕特性而被認為是理想的隔熱材料。然而，質脆以及晶化誘導的粉碎行為使得陶瓷氣凝膠常常在顯著的溫度梯度變化或者長期的高溫暴露中表現出嚴重的強度退化甚至結構崩塌的現象。鑒于極端條件下的隔熱要求相應的材料具備異常優異的穩定性，因此同時具備強大的機械和熱學穩定性就成為陶瓷氣凝膠在隔熱領域進一步發展應用的主要障礙。

  哈工大李惠教授和加州大學洛杉磯分校的黃昱教授、段鑲鋒教授（共同通訊作者）報道了一種具有雙曲結構的三維hBN陶瓷氣凝膠，同時具有負的熱膨脹系數和負的泊松比，具備超輕、高力學強度和超級隔熱三大特點。相關研究結果近日發表于《科學》雜志。

  該研究成果基于5年的石墨烯氣凝膠基礎研究，并歷時2年完成。該論文第一作者、哈爾濱工業大學土木工程學院副教授徐翔介紹，前期的基礎研究完成了石墨烯氣凝膠的超彈性、負泊松比、超輕、導電、流體行為、耗能行為等研究。

  研究團隊利用三維石墨烯氣凝膠模板設計合成了同時具有強大的機械和熱學穩定性的氮化硼（hBNAGs）以及碳化硅（βSiCAGs）陶瓷氣凝膠材料。

圖1. 設計與制備過程

  這類陶瓷材料由納米層狀雙窗格壁組成，整體呈現出超低密度的雙曲線構造形態。而這一特殊結構賦予材料負泊松比（-0.25）以及負線性熱膨脹系數（-1.8x10-6/℃），致使材料維持熱穩定性的同時依然能表現出優異的可變形性和斷裂韌性。在劇烈的熱休克（大約275℃/s）以及長期高溫暴露過程中，這類材料表現出優異的熱穩定性以及幾乎為零的強度損失。同時此種氣凝膠還表現出超低的熱導率（在真空中約為2.4 mW/m·K，在空氣中約為20 mW/m·K），因此研究人員認為基于上述新型陶瓷氣凝膠可以設計理想的超級隔熱系統并在航天器等領域有所應用。

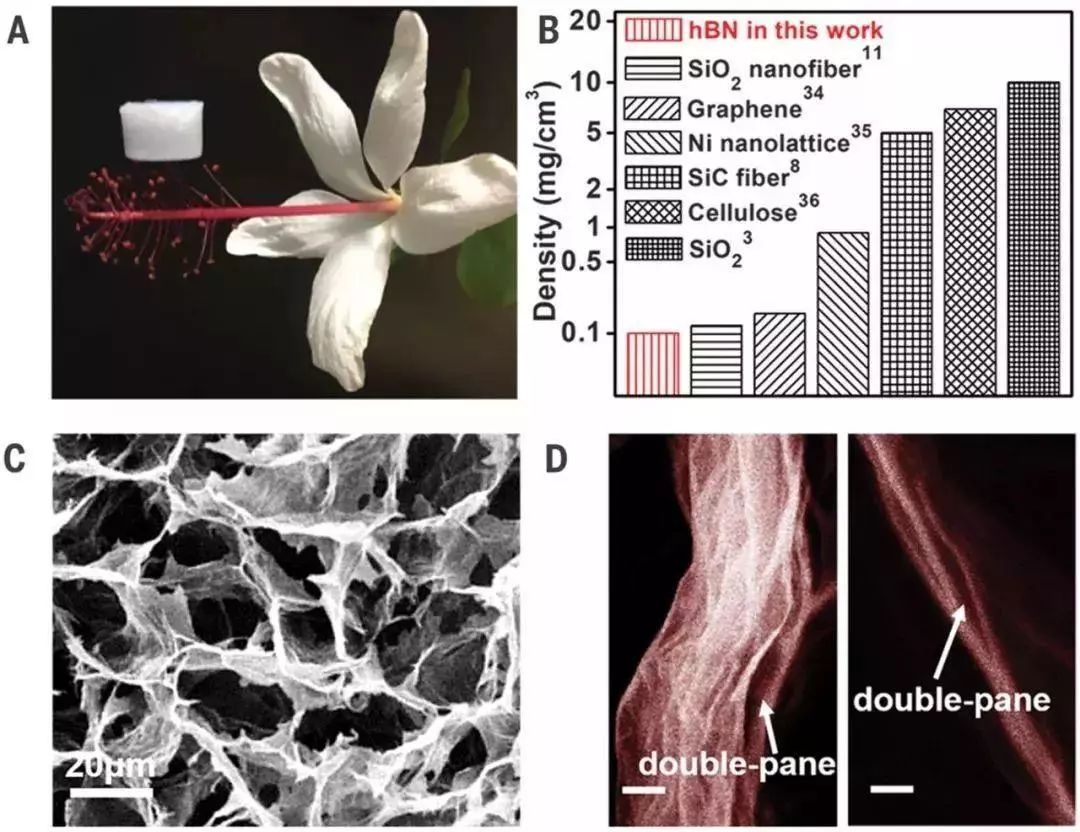

圖2. 材料表征

  該論文通訊作者、加州大學洛杉磯分校化學系段鑲鋒教授告訴記者，該陶瓷氣凝膠為解決陶瓷超輕結構的脆性問題，以及受熱析晶問題提供了研究思路，極大地促進了陶瓷氣凝膠在隔熱、催化、能源、環境治理、航空航天等領域的應用。

  段鑲鋒教授表示，該項研究僅僅是一個開始，下一步研究團隊將繼續研制更柔韌，能適應更高工作溫度，具有更低導熱系數的陶瓷氣凝膠超輕結構，進一步促進陶瓷氣凝膠在多領域的廣泛應用。

  論文鏈接：http://science.sciencemag.org/content/363/6428/723
