私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  日前，同濟大學陳濤教授課題組在Nature Communications上發(fā)表了題為“Ultrastretchable and superior healable supercapacitors based on a double cross-linked hydrogel electrolyte”的研究論文。論文報道了一種基于新型高分子復合水凝膠的超級電容器，該電容器不僅具有超高的可拉伸性，還能夠在紅外光照或加熱條件下實現(xiàn)快速修復，且具有較高的容量保持率。該論文通訊作者是陳濤教授，第一作者是化學科學與工程學院2016級博士生李惠麗。

  具有抗拉伸、可修復的柔性、智能、可穿戴電子產(chǎn)品的出現(xiàn)，傳統(tǒng)的剛性、塊狀電池顯然難以滿足上述電子器件的需求，亟需開發(fā)與之相匹配的可修復、抗機械力破壞的能量儲存器件。盡管之前已有可修復且可拉伸的超級電容器的相關報道，但是它們的修復性能較差，并且能夠承受的斷裂/修復循環(huán)次數(shù)較少，主要是因為構成超級電容器的電極材料和凝膠電解質(zhì)的可修復性能較差。對于凝膠電解質(zhì)而言，目前普遍采用的聚乙烯醇基凝膠電解質(zhì)本身并不具有可修復性和拉伸性能，而具有三維網(wǎng)絡交聯(lián)結構的高分子水凝膠則可以通過功能化賦予其較高的離子電導率、可修復行和可拉伸性能，有望實現(xiàn)具有超高可拉伸性、可愈合的多功能超級電容器。

  基于上述考慮，陳濤教授課題組以2-丙烯酰胺-2-甲基丙磺酸（AMPS）和N,N-二甲基丙烯酰胺（DMAEMA）為單體、以鋰藻土（Laponite）和氧化石墨烯（GO）為雙重交聯(lián)劑，通過簡單的自由基共聚反應合成了雙重交聯(lián)的聚-(AMPS-co-DMAEMA)/Laponite/GO高分子復合水凝膠，并通過改變聚合體系中單體、交聯(lián)劑等的含量對高分子復合水凝膠的力學性能、離子導電性及可修復性進行了系統(tǒng)調(diào)控。以該高分子復合水凝膠取代傳統(tǒng)的聚乙烯醇基凝膠電解質(zhì)、以碳納米管或其復合膜作為電極材料，通過預拉伸水凝膠電解質(zhì)，構筑了雙電極體系的超級電容器器件。

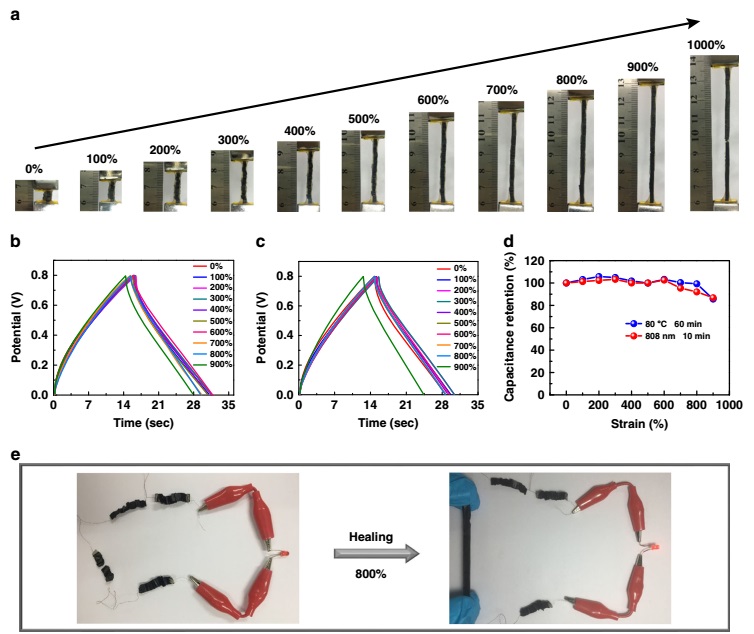

  上述方法所制備的超級電容器表現(xiàn)出超高的可拉伸性，在被拉伸至初始長度的10倍時，器件的容量僅衰減13%；同時，被切斷的超級電容器在紅外光（波長808 nm）及加熱（80 ℃）兩種條件下均能進行修復，器件被切斷/愈合15-20次，其容量保持率依然在90%以上，表現(xiàn)出優(yōu)異的可修復性。值得一提的是，被切斷/修復后的超級電容器不僅能保持其電化學性能，還能保持其超高的可拉伸性能（900%），且被拉伸900%時其容量僅僅衰減15%左右。高分子水凝膠具有柔性好、制備工藝簡單、易功能化設計等特點，在柔性、智能、可穿戴能量儲存或轉換器件領域具有廣闊的應用空間。

  該工作得到了國家自然科學基金、上海市教委、上海市科委、上海市委組織部、中央高校基本業(yè)務費和同濟大學基金等項目的支持。

  論文鏈接：https://www.nature.com/articles/s41467-019-08320-z
