私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  水凝膠的形狀控制在仿生學，軟機器和生物醫學工程等領域應用廣泛。磁場因其具有遠程遙控、局部驅動和生物相容的特性，在多種場合有著不可替代的用途。然而現有的磁驅動軟結構多為磁彈性體而非磁凝膠，因為磁凝膠的磁化強度太低，難以在靜態磁場下發生復雜變形。

  西安交通大學軟機器實驗室研究人員，提出一種新的策略來實現磁凝膠的形狀控制（ACS Appl. Mater. Interfaces, 2019）。制備同時對磁場與溫度敏感的磁性聚N-異丙基丙烯酰胺水凝膠（PNIPAm），磁凝膠在動態磁場下具有磁熱效應，當溫度上升到臨界溫度之后，磁凝膠發生體積變形。通過磁凝膠-彈性體的雙層梁設計，可以實現結構的彎曲；發現曲率在臨界溫度附件急劇變化。

圖1 運用磁熱效應控制磁凝膠形狀變化的原理

  為了探究該變形機制的影響參數，作者改變磁場強度，雙層梁的厚度比，磁性粒子含量，發現所有的數據在溫度-曲率圖中重疊在一起，意味著所有雙層梁的曲率都會在某一臨界溫度下發生急劇的增長。這一臨界溫度約為34 °C，與PNIPAm水凝膠的LCST接近，說明該磁凝膠的變形實質上是由溫度決定的。

圖2 影響磁凝膠形狀變化的基本參數

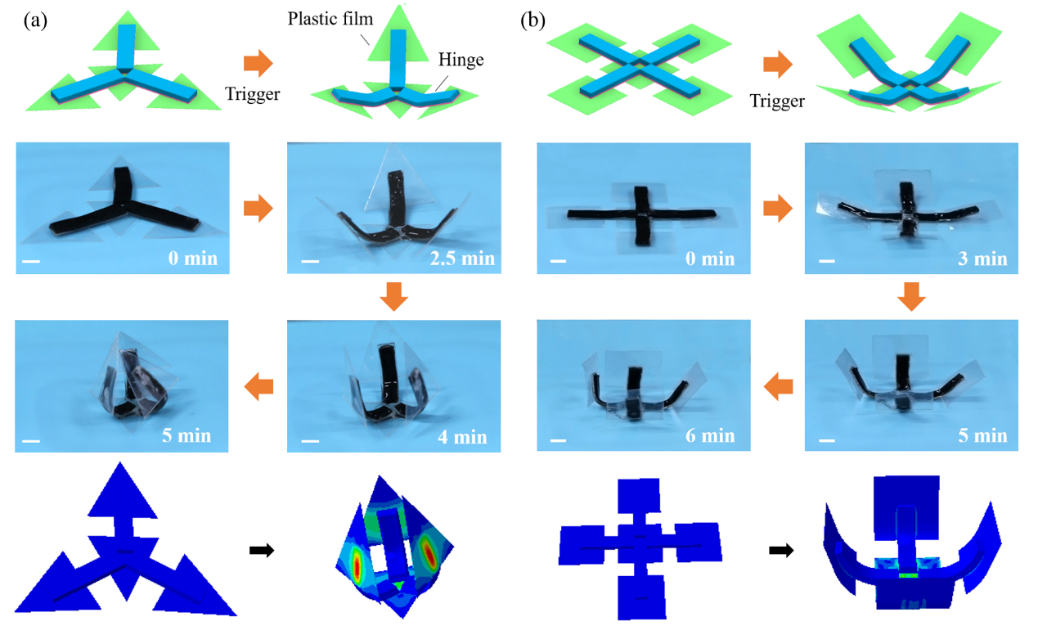

  通過設計磁凝膠在彈性體基底上的分布形式，作者展示了各種各樣的二維結構和三維結構；并且利用日常生活中的“鉸鏈”的概念，實現了簡單的折紙結構。

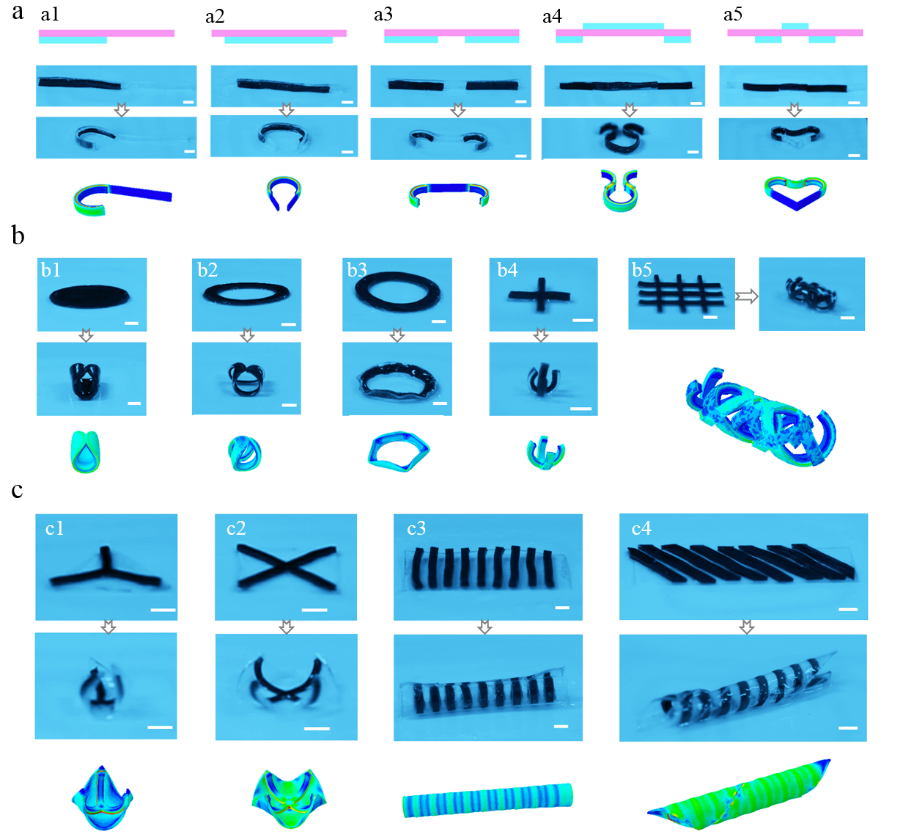

圖3 動態磁場驅動的二維、三維和折紙結構

  最后，綜合利用靜態磁場和動態磁場，實現了磁導航和磁變形。

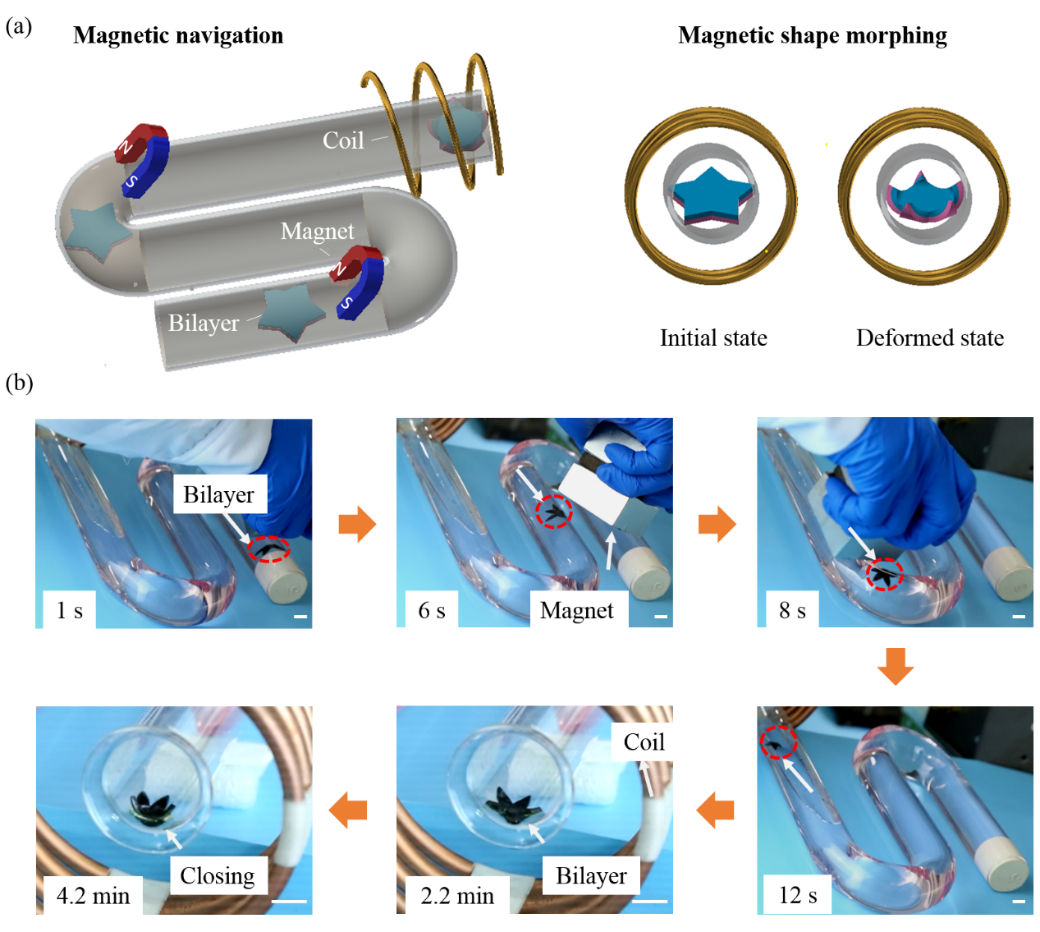

圖4 磁導航和磁變形

  該研究工作發表于ACS Appl. Mater. Interfaces。西安交通大學青年教師唐敬達為第一作者，王鐵軍教授為通訊作者。

  論文鏈接：https://pubs.acs.org/doi/full/10.1021/acsami.9b05742
