3D打印導電復合材料可以實現電子信息器件的可定制化制備,其在柔性電子、傳感器、神經導管、可穿戴設備等領域的潛在應用受到了國內外研究學者的廣泛關注。然而,研制理想的功能性室溫高導電3D打印材料仍然是該領域的挑戰。
為此,哈爾濱工業大學冷勁松教授團隊與蒙特利爾工學院Daniel Therriault教授團隊合作,通過結合具有核殼結構的金屬化碳納米纖維和形狀記憶聚合物,提出了一種高效能、多功能導電復合材料的制備策略,并展現了其3D打印結構在電子領域的應用。據悉,金屬銀化碳納米纖維是一種新型的復合導電纖維,它可以實現碳納米纖維高長徑比與金屬銀優異電學性能的有效結合,在二者的協同作用下,復合材料無需任何后處理過程即可展現出高達2.1×10 5S/m的電導率。對外界激勵能夠產生功能響應的熱塑性形狀記憶聚合物材料不僅可以提高復合材料的3D打印性能,還可賦予打印結構主動變形的智能特性。研究表明,這種新型復合材料在室溫條件下無需任何支撐材料即可實現多種復雜結構(包括自支撐結構)的直書寫3D打印。更值得一提的是,基于材料的形狀記憶效應,所制備的3D打印結構在低電壓(1V)下可展現出快速響應的電致驅動行為。他們使用這種新型導電復合材料,制備了多種3D打印高性能電子器件,充分展現了多重納米復合材料的協同效應與3D打印的結合在導電原件、傳感器、電磁屏蔽和軟機器人等領域出色的應用潛力。

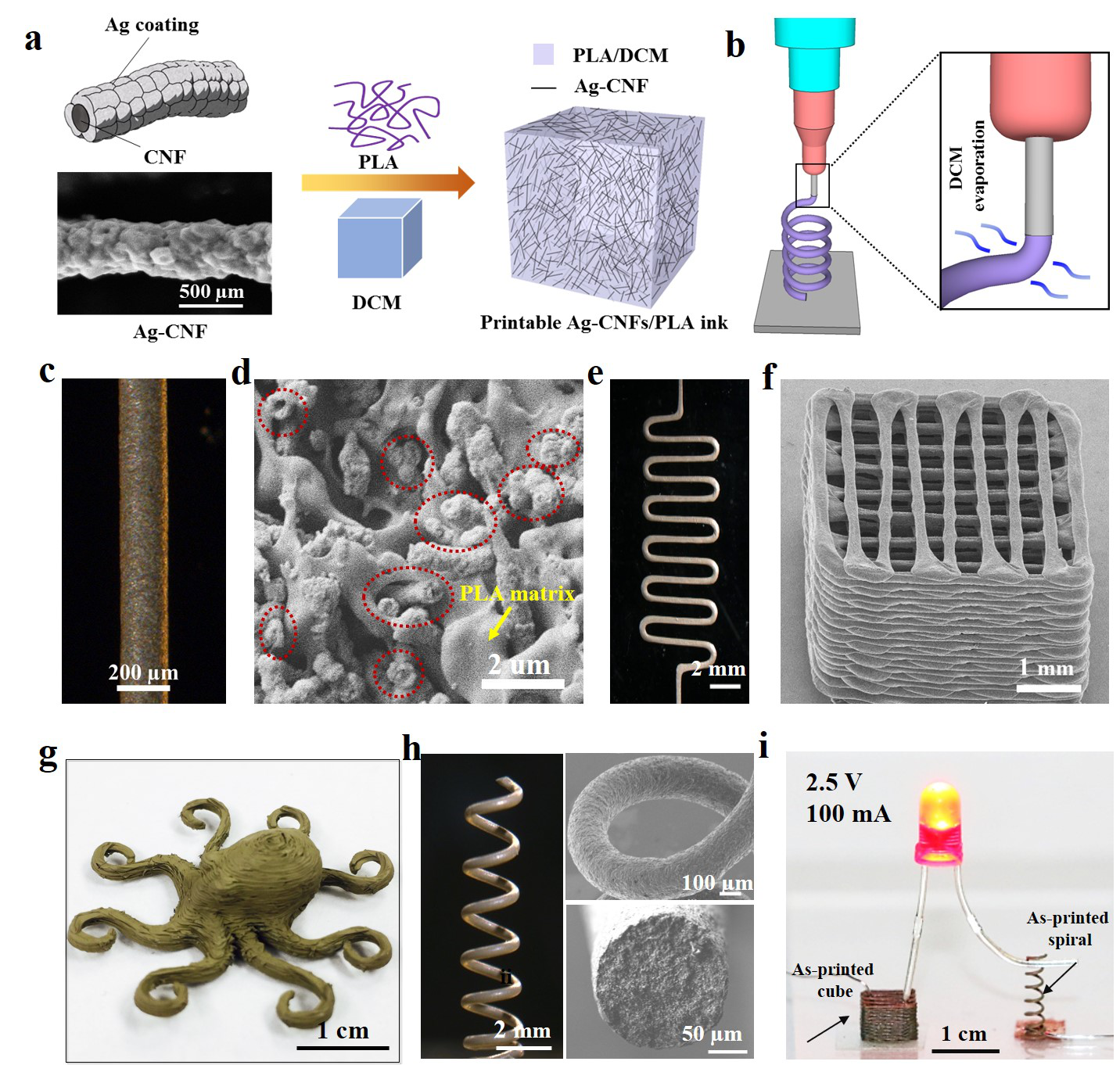

圖1. 3D打印高導電Ag@CNFs/PLA復合材料

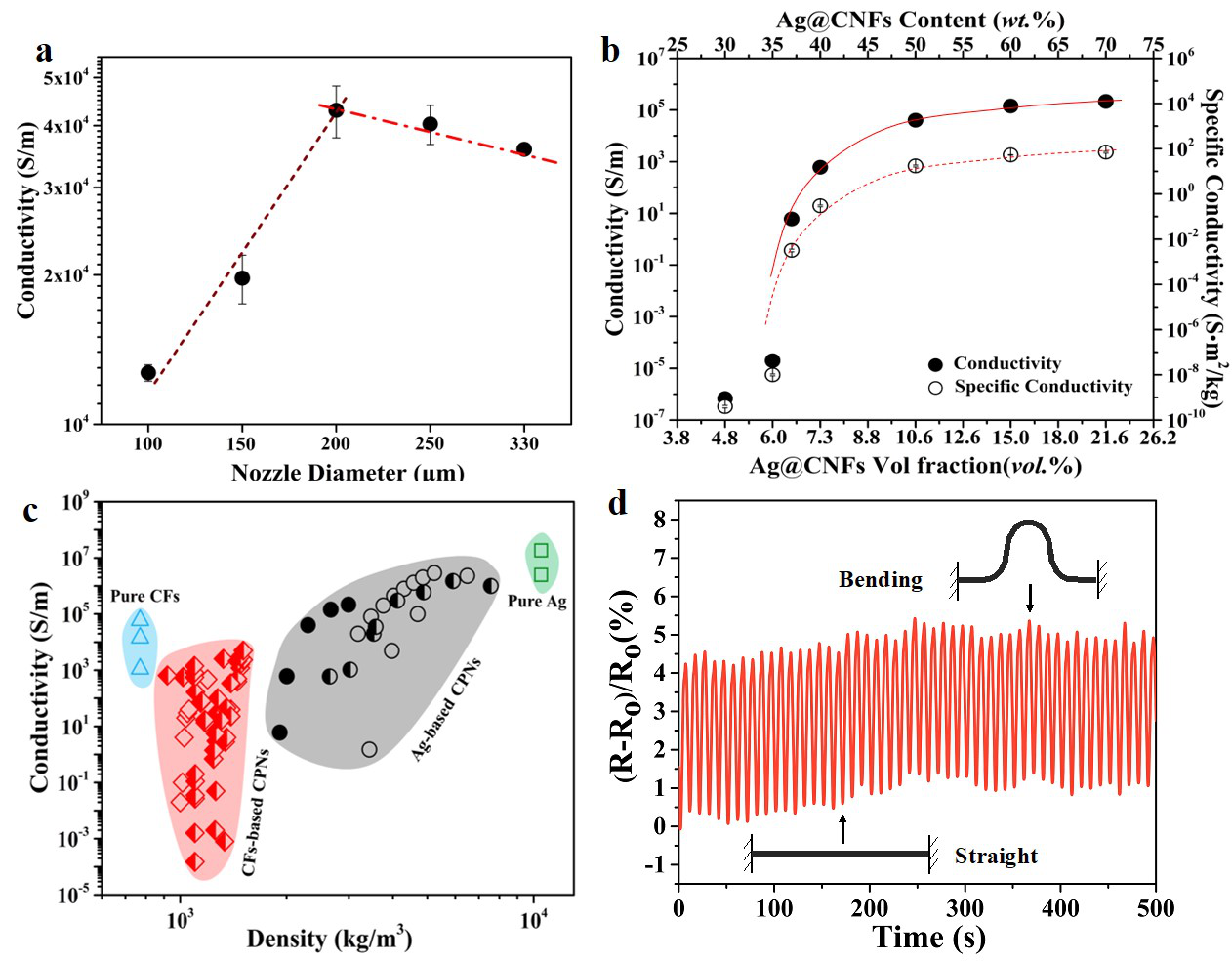

圖2. Ag@CNFs/PLA復合材料的導電性能

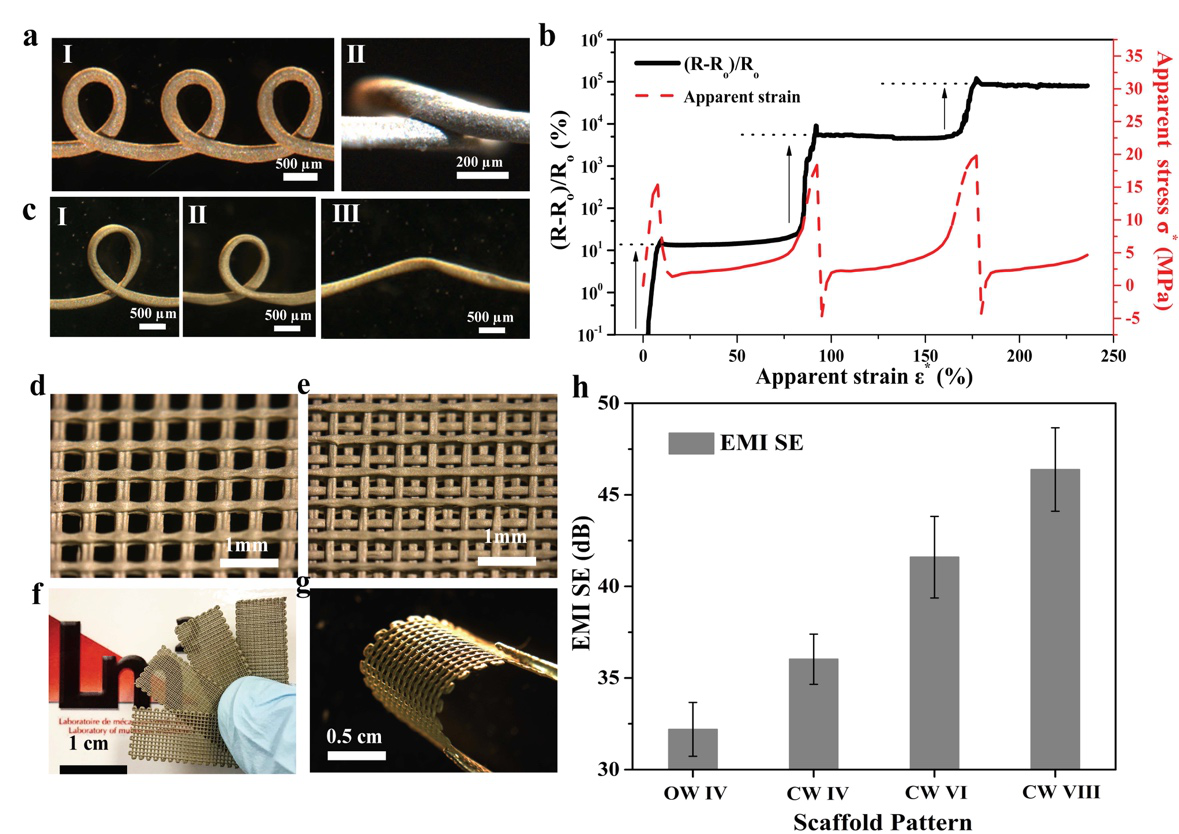

圖3. 3D打印Ag@CNFs/PLA復合材料用于應變傳感器和電磁屏蔽

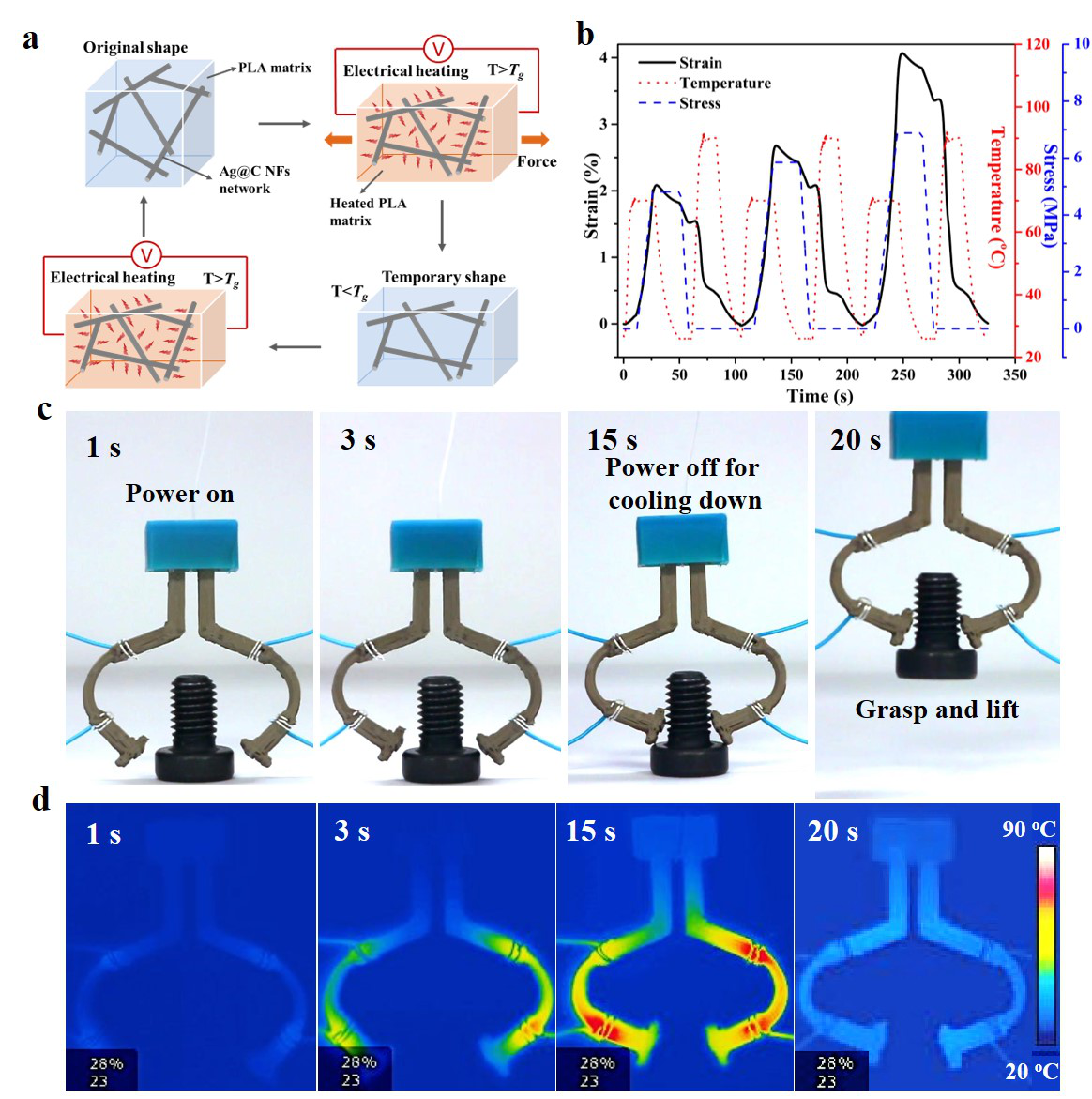

圖4. 3D打印Ag@CNFs/PLA復合材料用于電致驅動智能抓取器
相關研究成果以《Direct 3D Printing of Hybrid Nanofibers-based Nanocomposites for Highly Conductive and Shape Memory Applications》為題發表在國際TOP期刊ACS Applied Materials & Interfaces(IF:8.456)上。哈爾濱工業大學冷勁松教授和蒙特利爾工學院Daniel Therriault教授是該論文的通訊作者,魏洪秋博士是該論文第一作者,現為西北大學青年教師。
- 浙江大學吳晶軍、方子正團隊 Adv. Mater.:3D打印超強韌可修復彈性體 2025-07-07
- 南理工/國科大杭高院王杰平、南理工易文斌等 Nat. Commun.:可消除光固化3D打印層紋的聚二硫代氨基甲酸酯研究 2025-07-03
- 昆士蘭大學喬瑞瑞團隊 Adv. Mater. 綜述:納米復合材料的創新制備與應用 - 從傳統合成到先進3D打印技術 2025-06-25
- 中國農業科學院麻類研究所侯春生研究員團隊 ACS Nano:黃麻納米纖維素精準調控腸道菌群,重建微塑料損傷的腸道微生態平衡 2025-07-04
- 蘇大程絲教授/福大賴躍坤教授/安農大朱天雪教授 NML 綜述:用于監測物理、生理信號和體液信號的電紡納米纖維基復合材料的最新進展 2025-06-20
- 天津工業大學林童教授團隊 AFM:仿生彎曲狹縫結構開發高性能納米纖維聲電器件 2025-06-02
- 清華徐軍、中藥所邱崇 Sci. Adv.: 高強韌、抗損傷、體溫形狀記憶的高性能醫用彈性體 2025-06-15
