私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  硅橡膠作為一種可以在低溫保持高強度和韌性的彈性體材料，通常被使用在航天航空領域。然而硅橡膠在實際服役過程中由于拉伸/壓縮等形變產生異常的結晶行為會影響材料的宏觀力學性能，從而導致彈性體失效。由于硅橡膠具有極低的玻璃化轉變溫度（-110℃）和結晶溫度(-65℃)，導致該材料的拉伸誘導結晶行為（SIC）的在線研究受到低溫拉伸裝置及檢測技術等諸多條件的限制。

  中國科學技術大學趙景云博士所在的軟物質智能制造團隊通過自行設計制造的低溫拉伸裝置與同步輻射聯用技術，對典型的硅橡膠（聚二甲基硅氧烷，PDMS）的低溫SIC進行了在線寬角X射線散射（WAXS）研究，系統地討論了填料含量對其低溫SIC的影響，構建了應變-溫度空間的非平衡晶體結構演化圖。

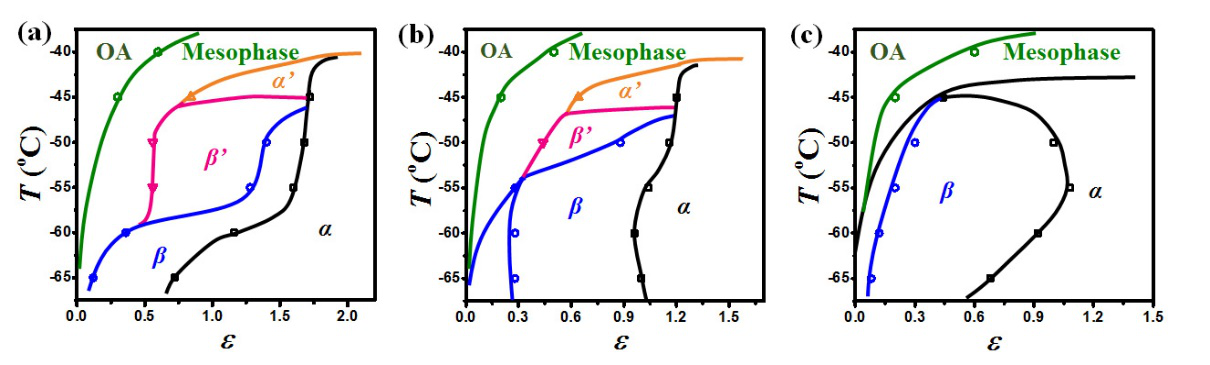

圖1. (a) 10, (b) 25 和55 phr三種不同填料含量的PDMS在應變-溫度(ε-T)空間內的非平衡結構演化圖

  在線WAXS實驗結果表明，低填料含量（10和25 phr）的PDMS在低溫拉伸過程中出現了中間結構。與高填料含量（40和55 phr）的PDMS出現的α和β晶體對比發現，中間結構晶體在更小的應變出現，同時其（001）和（011）晶面出現劈裂信號，這種中間結構被命名為α‘和β’晶體。

圖2. 中間結構α‘，β’晶體和α，β晶體WAXS的二維散射花樣

  此外，本工作設計了拉伸回復實驗對中間結構α‘和β’晶體的穩定性進行驗證。結果表明α‘-α和β’-β的結構轉變是由應力控制的可逆轉變，α‘和β’晶體是穩定的結構而非瞬態過渡結構。熔點附近的溫度，中間的應變值和低應力是控制α‘和β’晶體出現的三個必要條件，由此得到α‘和β’是具有一定鏈活動性的高熵、低有序的晶體。而填料網絡的非均勻性導致α‘和β’晶體不會在高填料含量的PDMS的低溫拉伸過程中出現。

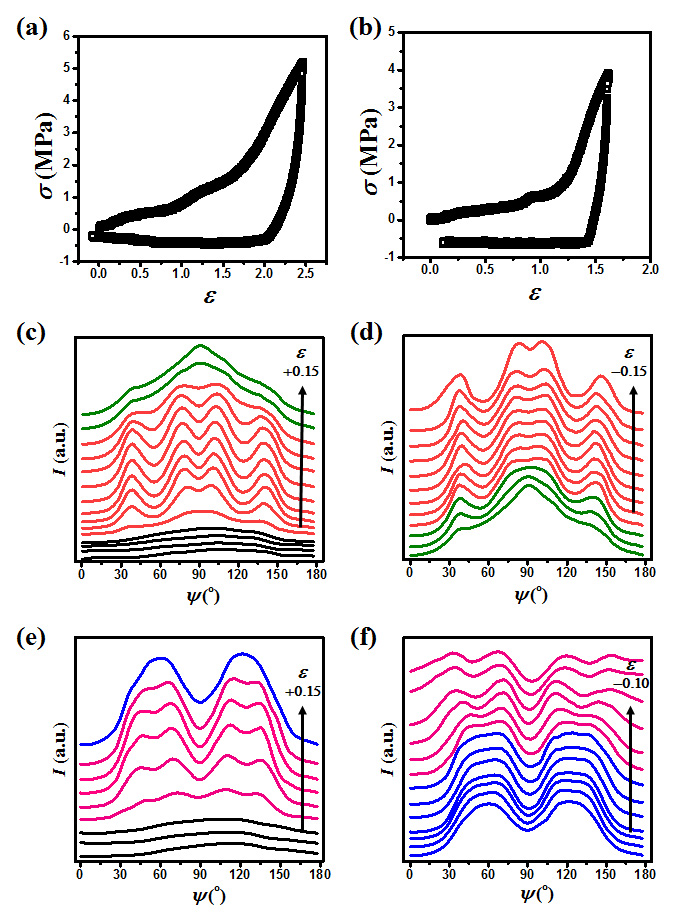

圖3. 在線拉伸回復實驗驗證α‘-α（a, c, d）和β’-β (b, e, f) 的結構轉變的力學曲線以及對應的WAXS二維圖的方位角積分曲線隨應變的演化規律

  本工作首次通過同步輻射在線實驗得到PDMS在低溫拉伸過程中出現的四種不同晶體及其不同路徑的轉變。由于鏈構象的復雜性和解析的困難性，PDMS的晶體結構目前還未被充分解釋，其分子鏈的螺旋結構仍存在爭議。根據已有的推測，本工作認為分子鏈的旋轉導致了α‘-α和β’-β結構轉變。然而揭示PDMS神秘的晶體結構和不同路徑的轉變機理仍是一個極富挑戰性的課題，還需設計更多實驗進行深入的探索。

  以上成果發表在《Macromolecules》上。論文的第一作者為中國科學技術大學博士后趙景云。通訊作者為中國科學技術大學同步輻射實驗室李良彬教授，共同通訊作者為中國工程物理研究院化工材料研究所蘆艾研究員。

  論文鏈接：https://doi.org/10.1021/acs.macromol.9b02141
