私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  聚烯烴年產量巨大、用途廣泛，但是其最大的缺點之一是其非極性的特點。在聚烯烴材料中引入極性官能團，對于材料性能的改變具有顯著的效果。聚烯烴作為最常見的高分子材料，單體通常來源于不可再生的化石燃料。從可持續發展的角度來看，利用生物來源的共聚單體生產高性能聚烯烴材料具有重大意義。丁香酚是一種可再生且價格低廉的一種烯烴單體。由于其很好的抗氧化性、自由基捕獲性，以及烯丙基官能團的異構性，其聚合反應非常具有挑戰性。最近，中國科大陳昶樂教授課題組通過使用高性能的鈀催化劑，實現了乙烯與丁香酚類單體的高效共聚，制備了鄰苯二酚功能化的聚烯烴材料。這一合成路線實現了從可再生的生物質單體出發，制備了一種兼具極性、粘附性、相兼容性、可與不同金屬離子作用并具自修復性能的功能性聚烯烴材料。

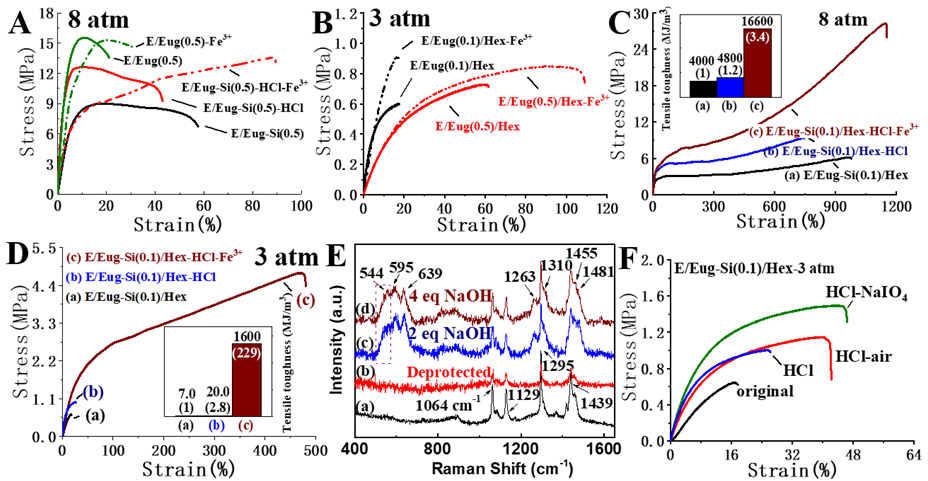

  通過使用大位阻的磷磺酸鈀催化乙烯與丁香酚類單體共聚，得到了高分子量的二元共聚物，為材料的性質研究提供了基礎。進一步，在相同催化體系下，使用三乙基硅烷保護的丁香酚單體（Eug-Si）與乙烯共聚，得到的共聚物在溫和條件下水解制備出含鄰苯二酚基團的聚乙烯。然而，上述的二元共聚物在力學性能及與金屬的相互作用方面表現不佳（圖1A與B）。為了打破這一局面，在相應的共聚體系中引入α-烯烴（如1-己烯，Hex），使聚合物鏈變得柔軟。這一方法得到的三元共聚物分子量提高，力學性能得到優化，且在與金屬離子作用后，力學性能進一步優化。乙烯壓力為8atm條件下（圖1C），Fe³⁺處理前后，聚合物材料的拉伸強度由6.0 MPa提高至28 MPa，斷裂伸長率由960%提高至1150%，拉伸韌性由4000 MJ/m³提高至16600 MJ/m³；乙烯壓力為3atm條件下（圖1D），Fe³⁺處理前后，聚合物材料的拉伸強度提高8倍（0.6 MPa vs. 5.0 MPa），斷裂伸長率提高28倍（17% vs. 480%），拉伸韌性提高229倍（7.0 MJ/m³ vs. 1600 MJ/m³）。

圖1. 二元/三元共聚物及其脫保護后與Fe³⁺作用前后的各項性能

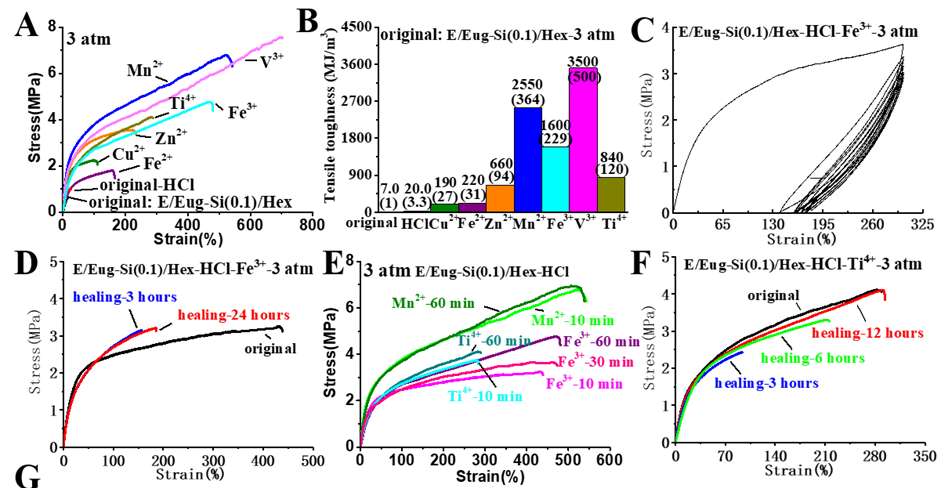

  利用鄰苯二酚能夠與不同金屬離子作用的特點，考察了多種金屬離子與鄰苯二酚功能化的三元共聚物E/Eug-Si(0.1)/Hex-HCl的作用效果（圖2A）。引入V³⁺的三元共聚物效果最好，拉伸強度提高14倍，斷裂伸長率提高41倍，拉伸韌性提高500倍（圖2B）。同時，Fe³⁺-鄰苯二酚相互作用作為交聯點，使材料具有良好的彈性性能（圖2C）。值得期許的是，這類材料的彈性性能可以通過調整部分參數（如聚合物分子量、極性單體插入比或α-烯烴種類）進一步得到優化。

圖2. 不同金屬離子與三元共聚物作用后的力學性能

  因為金屬離子與鄰苯二酚的相互作用是動態可逆的，同時，鄰苯二酚基團之間又容易發生不可逆的氧化交聯（如圖1F），故不同金屬對聚合物膜材料的修復性能有差異，如圖2D與2F所示。而圖2E所示的不同熱壓加工時間下制得的膜材料的應力-應變曲線圖，說明了Fe³⁺的氧化性使聚合物鏈上的鄰苯二酚基團間發生氧化交聯，相應材料的力學性能在延長熱壓時間后明顯提高，且最終變為無法再加工的熱固性材料。

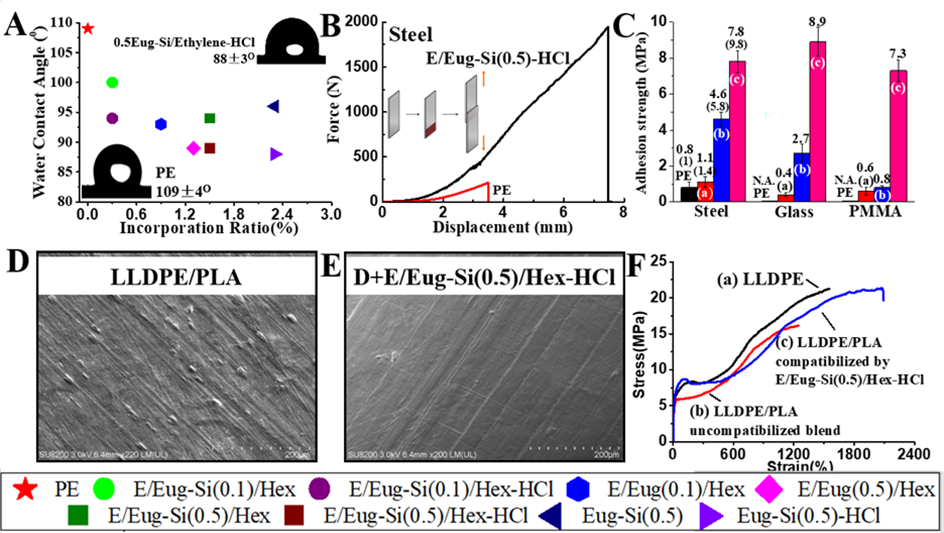

  丁香酚類單體的引入，使聚烯烴材料的表面性能發生改變。從圖3A可以看出該類功能性材料的水接觸角皆降低，特別是水解后的二元共聚物E/Eug-Si(0.5)-HCl的水接觸角降至88±3°。另外，利用鄰苯二酚基團與不同表面都有很好的相互作用的特點，他們還對該類材料在不銹鋼、亞克力板及玻璃表面的粘附性進行了考察，如圖3B與C所示。發現分子量低于聚乙烯一個數量級的材料E/Eug-Si(0.5)-HCl有著遠高于聚乙烯的粘附性能。

圖3. 二元/三元共聚物的多功能性

  另外，該類鄰苯二酚功能化的聚烯烴材料還可用作非極性聚烯烴與其他類型聚合物共混的相兼容劑。在LLDPE與PLA共混實驗中，加入E/Eug-Si(0.5)/Hex-HCl后材料的表面形態與力學性能皆變好，如圖3D、E與F所示。

  這一研究成果以“Catechol Functionalized Polyolefins”為題發表在國際權威期刊Angew. Chem. Int. Ed.雜志上，論文第一作者為中國科學技術大學博士研究生那銀娜，通訊作者為中國科學技術大學陳昶樂教授。這是陳昶樂教授課題組自2015年以來在聚烯烴領域發表的第10篇Angew. Chem. Int. Ed.文章。

  論文信息：

  Yinna Na, Changle Chen*

  Catechol Functionalized Polyolefins

  https://onlinelibrary.wiley.com/doi/pdf/10.1002/anie.202000848
