私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  聚二甲基硅氧烷（PDMS）具有優(yōu)異的柔彈性、透明性、流動性和生物相容性等優(yōu)點，因此在微流體器件、柔性電子、微結(jié)構(gòu)模板復制以及醫(yī)學工程等方面得到了廣泛應用。近年來，因在自由設計、快速制造、高精度無模具成型等方面的優(yōu)勢，3D打印PDMS研究備受關注且發(fā)展迅速。

  中國科學院蘭州化學物理研究所王曉龍研究員團隊，近期發(fā)展了一種通用的光熱兩步固化方法，實現(xiàn)了高精度PDMS結(jié)構(gòu)件3D打印成型。如圖1所示，研究人員以Sylgard 184硅橡膠為例，通過向其前驅(qū)體溶液中加入一定量的（≤20%）可光固化的甲基乙酰氧基丙基甲基硅氧烷和二甲基硅氧烷的共聚物（M-PDMS）賦予其光固化能力；然后，使用紫外光輔助的直書寫3D打印機，在墨水擠出的過程中邊打印邊紫外光照射使M-PDMS固化獲得高精度的三維結(jié)構(gòu)打印件；最后，將打印樣品在120°C高溫下熱固化交聯(lián)實現(xiàn)高性能PDMS結(jié)構(gòu)件。

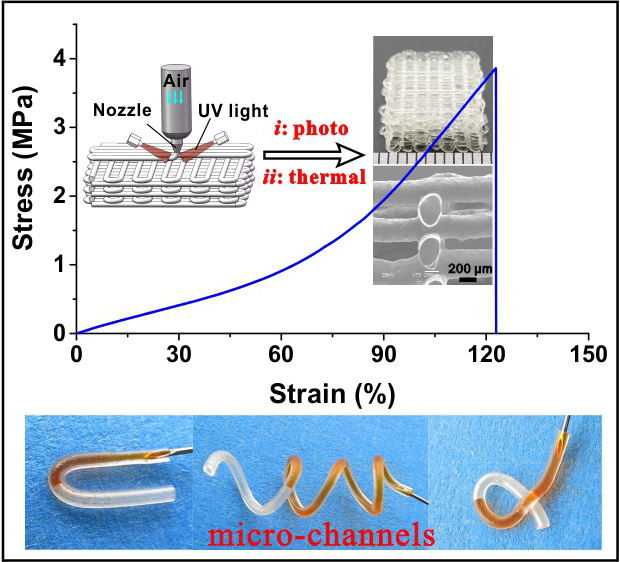

圖1 紫外固化輔助直書寫3D打印PDMS示意圖及打印件力學性能、成型精度以及應用展示

  研究表明，紫外光輔助固化直書寫成形的線材具有優(yōu)異的自支撐性，可形成最小尺寸在100μm以下的大跨度結(jié)構(gòu)，并可層層堆積形成如空心圓柱體、晶格以及蜂巢結(jié)構(gòu)等的打印件，而且所得PDMS打印件在熱交聯(lián)后具有優(yōu)異的機械性能，其斷裂強度和斷裂伸長率分別為3.86 MPa 和123%，優(yōu)于已報道的3D打印PDMS。研究人員采用同軸打印Sylgard 184制備的微孔道證明該方法可應用于微液體器件構(gòu)筑等領域。更為重要的是，這種光熱兩步固化方法具有較好的普適性，可以實現(xiàn)其他硅橡膠材料包括人體硅膠、模具硅膠、灌封膠等的3D打印成型，因此在生物醫(yī)療、柔性電子、軟機器人等領域具有應用潛能。

  以上工作近期在線發(fā)表在Macromolecular Rapid Communication (DOI: 10.1002/marc.202000064)上，相關研究得到了國家自然科學基金、中科院前沿科學研究重點項目和“西部之光”人才培養(yǎng)計劃項目的資助。

  論文鏈接：https://onlinelibrary.wiley.com/doi/abs/10.1002/marc.202000064
