私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  刺激響應性納米孔道的構筑是智能膜應用于人造器官、生物傳感、藥物遞送及可控物質分離等領域的關鍵。近年來，具有快速水傳輸特性和高分離選擇性的新型二維納米片分離膜引起了研究人員的廣泛關注。將溫敏聚合物（如聚N-異丙基丙烯酰胺，PNIPAM）通過合適的手段引入二維片層膜可賦予層間納米孔道溫度響應性。然而，常規共抽濾或聚合物接枝等方法通常會帶來膜層間距與整體厚度隨溫度擾動的劇烈改變，不利于高性能溫敏納米片膜在實際分離場景中的應用。因此，如何在不犧牲響應性分離性能的前提下構筑界面穩定的溫敏二維納米片膜，仍是一個亟待解決的問題。

  基于此，東華大學武培怡/孫勝童研究團隊提出了雙聚合物協同機制穩定溫敏MOF納米片膜界面的制備策略，有效實現了在劇烈溫度變化過程中片層膜層間距的穩定化及與尺寸相關的膜選擇分離性能。他們選取了具有相同環酰胺基團的聚N-乙烯基己內酰胺（PVCL）和聚乙烯基吡咯烷酮（PVP）協同穩定MOF納米片并進一步抽濾得到層層堆疊的納米片復合膜。其中，PVCL是一類生物相容的LCST型溫敏水溶性聚合物（低溫溶解，高溫分相），而PVP不具備溫敏性，僅起到支撐片層結構的作用。PVCL和PVP協同作用使得在升降溫循環過程中，層間納米孔道體積既可以同步增大與縮小，層間距又不會受到嚴重的干擾。

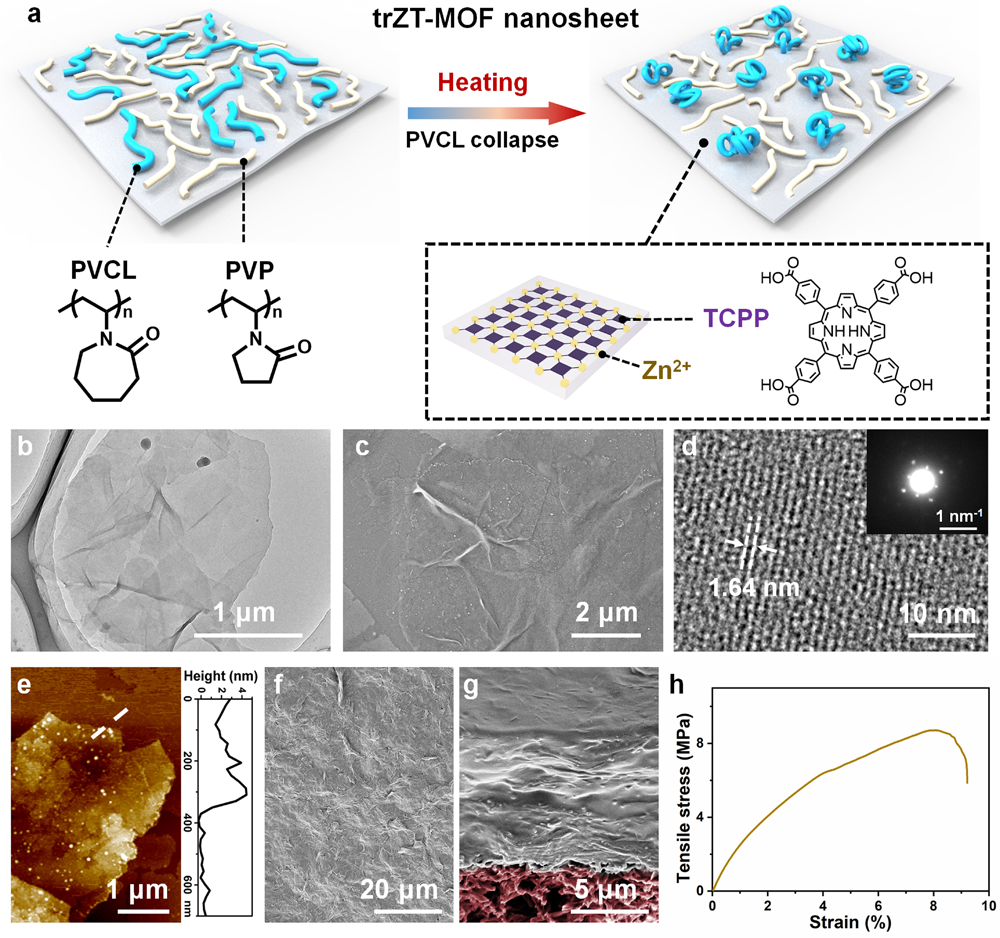

圖1. PVCL/PVP協同穩定MOF納米片及相應分離膜的形貌和力學表征。

  其中，MOF納米片由Zn²⁺和TCPP配體形成的框架組成，具有約1.2 nm大小的微孔。這一多孔結構使得MOF納米片膜在室溫條件下即表現出了較高的水通量和尺寸選擇性，對典型染料（亮綠BG、中性紅NR、結晶紫CV、甲基藍MB）的截留和通量均優于目前報道的大多數二維片層膜。

圖2. 溫敏MOF納米片膜的通量及對不同尺寸離子/分子的截留率。

  當溫度從20 ℃逐漸升溫至70 ℃，由于PVCL鏈結構塌縮（LCST ~ 43 ℃），MOF納米片膜純水通量由858 L m^?2 h^?1 bar^?1升高至1934 L m^?2 h^?1 bar^?1，且隨升降溫循環良好。將尺寸相近的三種染料分子（BG、NR、CV）混合液進行過濾測試發現，隨溫度升高，尺寸較小的BG和NR分子截留率下降明顯高于CV，其流出順序還可進一步通過溫度擾動的紫外可見光譜及二維相關譜圖得到驗證。

圖3. 溫敏MOF納米片膜水通量及對染料截留能力的溫度敏感性。

  通過小角X-射線散射（SAXS）考察該納米片膜的層間距變化，發現隨溫度變化MOF納米片層間距幾乎保持不變（d-spacing = 1.68 nm），表明PVP很好地穩定了片層界面。利用二維相關紅外光譜進一步研究了升溫過程中的分子構象衍化動力學，結果顯示，納米孔道變化主要是由PVCL分子鏈脫水塌縮以降低MOF納米片界面潤濕性所驅動的。

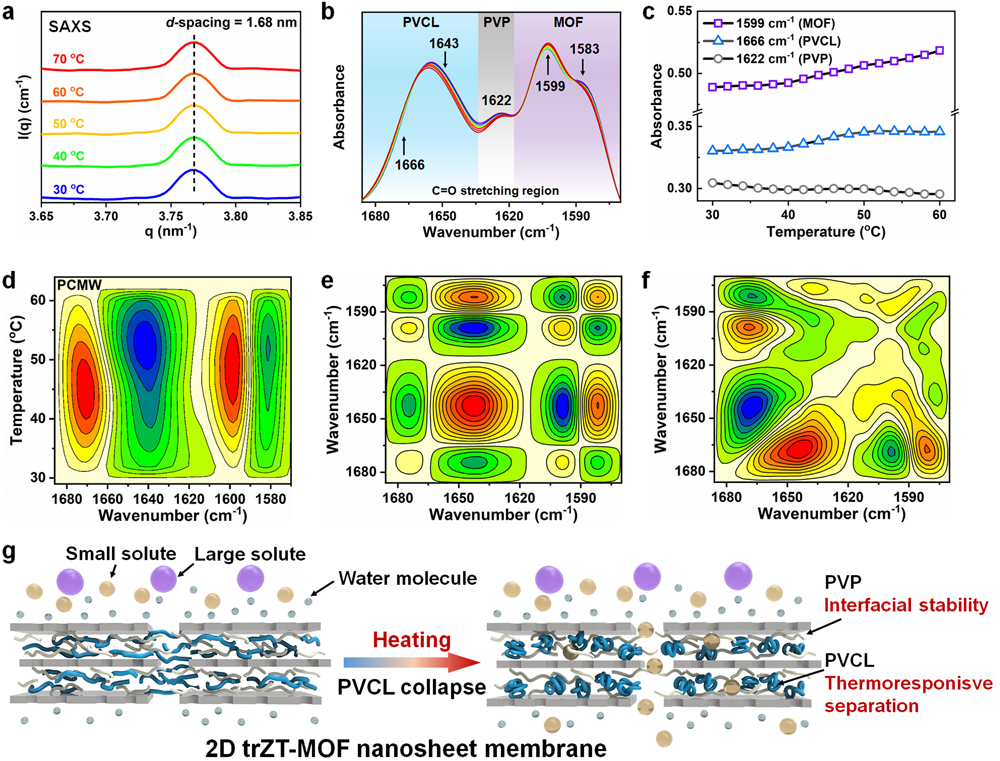

圖4. 溫敏MOF納米片膜層間距變化及二維相關紅外光譜表征。

  以上研究成果近期以“Interfacially stable MOF nanosheet membrane with tailored nanochannels for ultrafast and thermo-responsive nanofiltration”為題被Nano Research（2020, DOI: 10.1007/s12274-020-2959-6）接收。賈煒博士為文章的第一作者，東華大學武培怡教授和孫勝童研究員為文章的共同通訊作者。

  該研究工作得到了國家自然科學基金等項目的資助與支持。德國于利希中子散射中心（JCNS）吳寶虎博士及上海光源對該研究提供了大力幫助。

  論文鏈接：https://doi.org/10.1007/s12274-020-2959-6
