私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  聚3,4-乙撐二氧噻吩（PEDOT）作為目前研究最廣泛的導電高分子之一，在電化學儲能，柔性透明導電基底，電致變色，熱電等領域已展現(xiàn)出非常大的應用優(yōu)勢。尤其是聚苯乙烯磺酸（PSS）作為其摻雜劑的同時又賦予PEDOT優(yōu)異的水溶劑加工性能，使得PEDOT的研究和應用得到大規(guī)模的推廣。但是PEDOT:PSS本身存在的最大問題是由于大量絕緣相PSS的引入使得PEDOT的性能下降，例如其電導率降低，電化學能量密度降低等。近些年已報道了多種方法來提高PEDOT:PSS的電導率，例如共溶劑相分離法，小分子摻雜劑替換法，物理球磨法等。這些方法的本質都是在PEDOT:PSS加工成型后一方面降低PSS的含量，另一方面提高PEDOT分子鏈聚集的規(guī)整度即結晶度。但是這些方法同時也使得PEDOT喪失了再加工成型的能力，使得PEDOT不具備重復加工利用性，造成塑料污染和資源浪費。制備高結晶度的PEDOT和其可重復加工性之間似乎是一種難以調和的矛盾。

  最近湖南大學汪朝暉教授團隊利用高結晶度的Cladophora納米纖維素作為犧牲模板誘導制備出高結晶度的PEDOT納米纖維，其不僅具有較高的電導率，而且具有良好的水溶液分散性和反復加工性。PEDOT納米纖維的水溶液分散液可以通過不同的加工方法得到不同維度的材料，例如濕法紡絲成微纖，真空抽濾制備柔性薄膜，冷凍干燥的方法得到輕質氣凝膠。此工作以高結晶度的納米纖維作為基本的加工單元，在不喪失導電高分子高規(guī)整度以及高電導率的同時，賦予其優(yōu)異的可重復水溶液加工性，為將來導電高分子的加工和應用提供了一種新的思路。

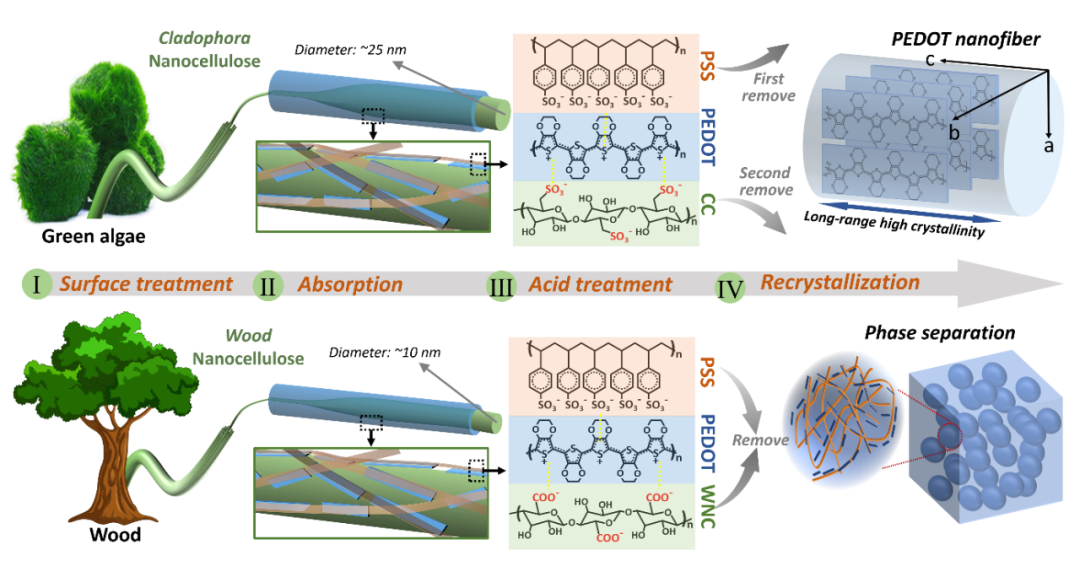

▲圖. Cladophora納米纖維模板制備PEDOT納米纖維以及木質納米纖維素作為模板比較。

  如上圖所示，此工作采用的Cladophora納米纖維素（CC）是一種從綠藻中提取的高結晶度的生物質納米纖維，結晶度高達95%以上。高結晶度使得其在65wt.%的濃硫酸中水解率非常低，因此可通過65wt.% 濃硫酸處理在CC表面引入磺酸基團。磺酸化的CC可通過靜電相互用誘導PEDOT:PSS在其表面聚集形成CC@PEDOT:PSS “核殼結構”。研究進一步發(fā)現(xiàn)磺酸化的CC在95wt%的濃硫酸中會緩慢水解，其水解速率明顯小于PSS。因此，利用95wt%的濃硫酸進一步處理CC@PEDOT:PSS的時，PSS會優(yōu)先被濃硫酸快速水解，同時PEDOT分子鏈在CC表面重結晶；隨后CC被濃硫酸水解，誘導形成高結晶度的PEDOT納米纖維。作為對比實驗，具有較低結晶度的木質納米纖維素（~60%）通過TEMPO氧化引入表面羧基作為模板誘導形成的PEDOT是顆粒堆積形成的相分離結構，其原因來源于木質納米纖維素較低的結晶度導致的低的耐酸性使得其在PSS水解之前就已經(jīng)隨之水解，起不到模板誘導的作用。

  以上相關成果發(fā)表在Advanced Functional Materials (Adv. Funct. Mater. 2020, 2005757.)上。文章第一作者為瑞典烏普薩拉大學?ngstr?m 實驗室材料系博士研究生周生洋，該研究在湖南大學材料科學與工程學院汪朝暉教授指導下完成，烏普薩拉大學材料系Maria Str?mme教授提供了必要的實驗條件，固態(tài)物理系邱珍博士為XPS表征提供了大量幫助。

  論文鏈接：https://onlinelibrary.wiley.com/doi/10.1002/adfm.202005757

作者簡介

  汪朝暉教授在華中科技大學完成本碩博階段學習。曾任烏普薩拉大學?ngstr?m 實驗室化學系終身研究員，曾獲瑞典研究理事會基金（Vetenskapsr?det）和瑞典?forsk基金會資助。團隊自2009年首次報道以聚吡咯（PPy）包覆Cladophora納米纖維素的紙基電池（Nano Lett. 2009, 9, 3635）以來，圍繞納米纖維素等高附加值生物質材料和導電高分子復合紙基能源材料取得了一系列研究成果，包括柔性紙基電容器（Adv. Mater. 2011, 23, 3751-3769; ACS Nano 2015, 9, 7563-71；ACS Nano 2019, 13, 9578-9586.）；高性能電池隔膜（Adv. Sci. 2018, 5, 1700663; Small 2018 14, 1704371; Energy Storage Mater. 2018, 13  283–292; Nano Energy 2019, 55, 316-326.）；輕質集流體（Adv. Funct. Mater. 2018, 28, 1804038）等。多次被邀請撰寫領域內(nèi)綜述及進展（Adv. Energy Mater. 2017, 7, 1700130; Acc. Chem. Res. 2019, 52, 2232–2243; Adv. Mater. 2020, 2000892.）。研究成果獲得瑞典戰(zhàn)略研究基金會最佳發(fā)明獎，相關技術已被瑞典BillerudKorsn?s等公司產(chǎn)業(yè)化。

  汪朝暉教授近期入職湖南大學材料科學與工程學院組建生物質高附加值功能材料團隊。團隊擬招收博后2名，助理教授1名，感興趣者可聯(lián)系sunnywang@hun.edu.cn。
