水凝膠具有與生物組織相似的大分子結構和高親水性,在負載抗菌劑或者引入抗菌組分后,可以用作皮膚替代材料和親水敷料,避免創面感染引起的炎癥反應。然而,傳統的水凝膠存在力學性能差,抗菌能力弱,不適合用于傷口敷料。因此,開發具有生物相容性、生物降解性、力學機械性、柔軟性、透氣性、柔韌性、透明度、自由成形性和抗菌性等多功能優點的理想水凝膠。
最近,齊魯工業大學楊茂副教授與陜西科技大學黨旭崗副教授合作,提出了一種制備高強度、高抗菌水凝膠創傷敷料的新策略。該工作主要基于明膠良好的生物相容性和生物降解性,水性聚氨酯(WPU)良好的力學機械性,天然生物質殼聚糖(CMCS)良好的親疏水可調性及抗菌特性,利用乳液聚合反應、高分子自主裝技術成功地構筑了一類潛在的抗菌水凝膠膜材料,表現出了良好的細胞相容性和可生物降解性,以及優異的力學機械性和抗菌性能。
圖1.高強度、高抗菌水凝膠的設計策略示意圖

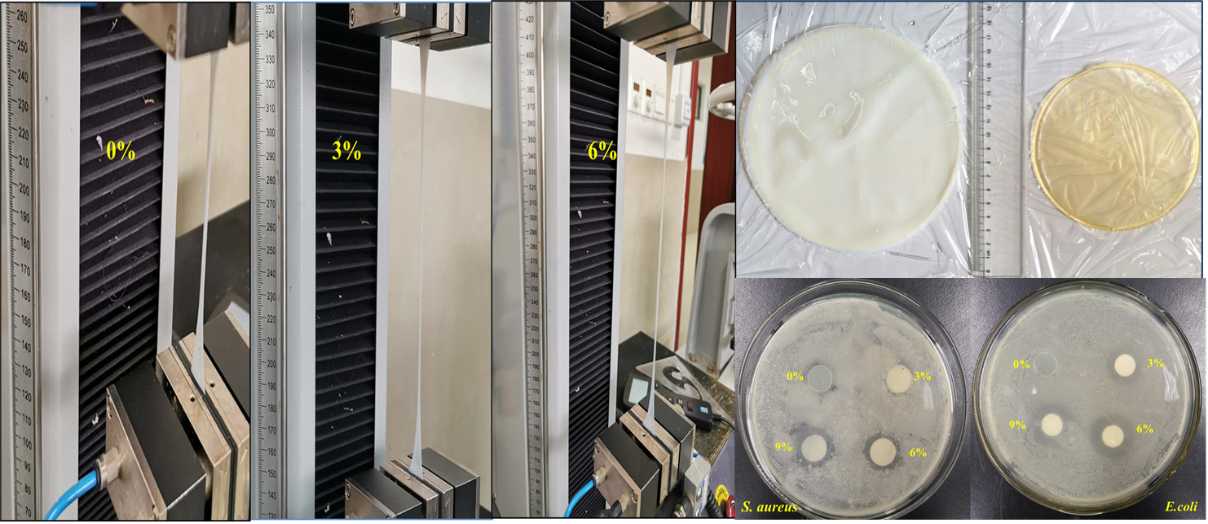

圖2. 展示了水凝膠較強的機械性能和抗菌性能,當CMCS含量為6%時,其抗張強度為31.69 MPa,斷裂伸長率為447.187,吸水率為12.75,對大腸桿菌和金黃色葡萄球菌表現出良好的抗菌性。

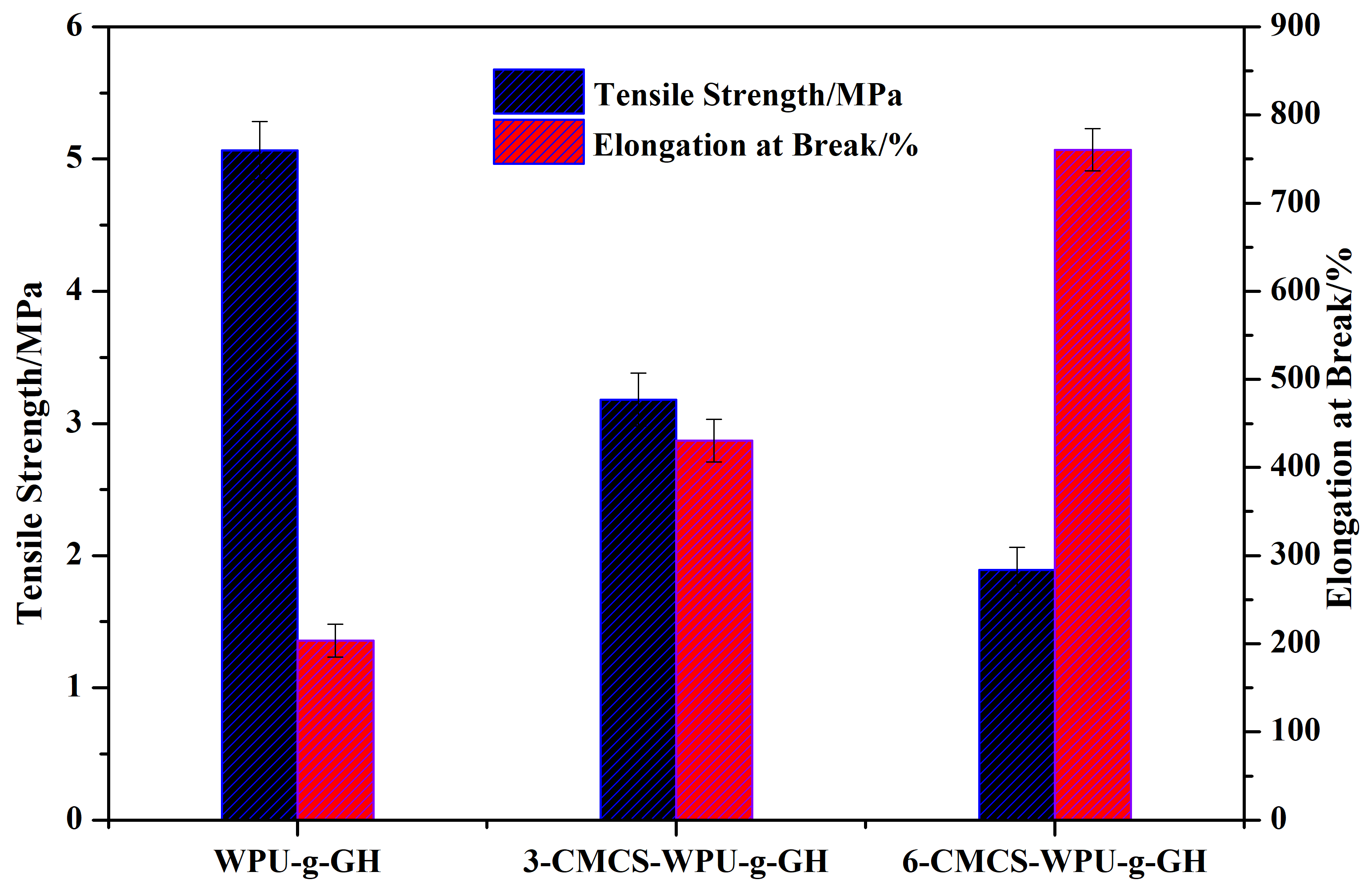

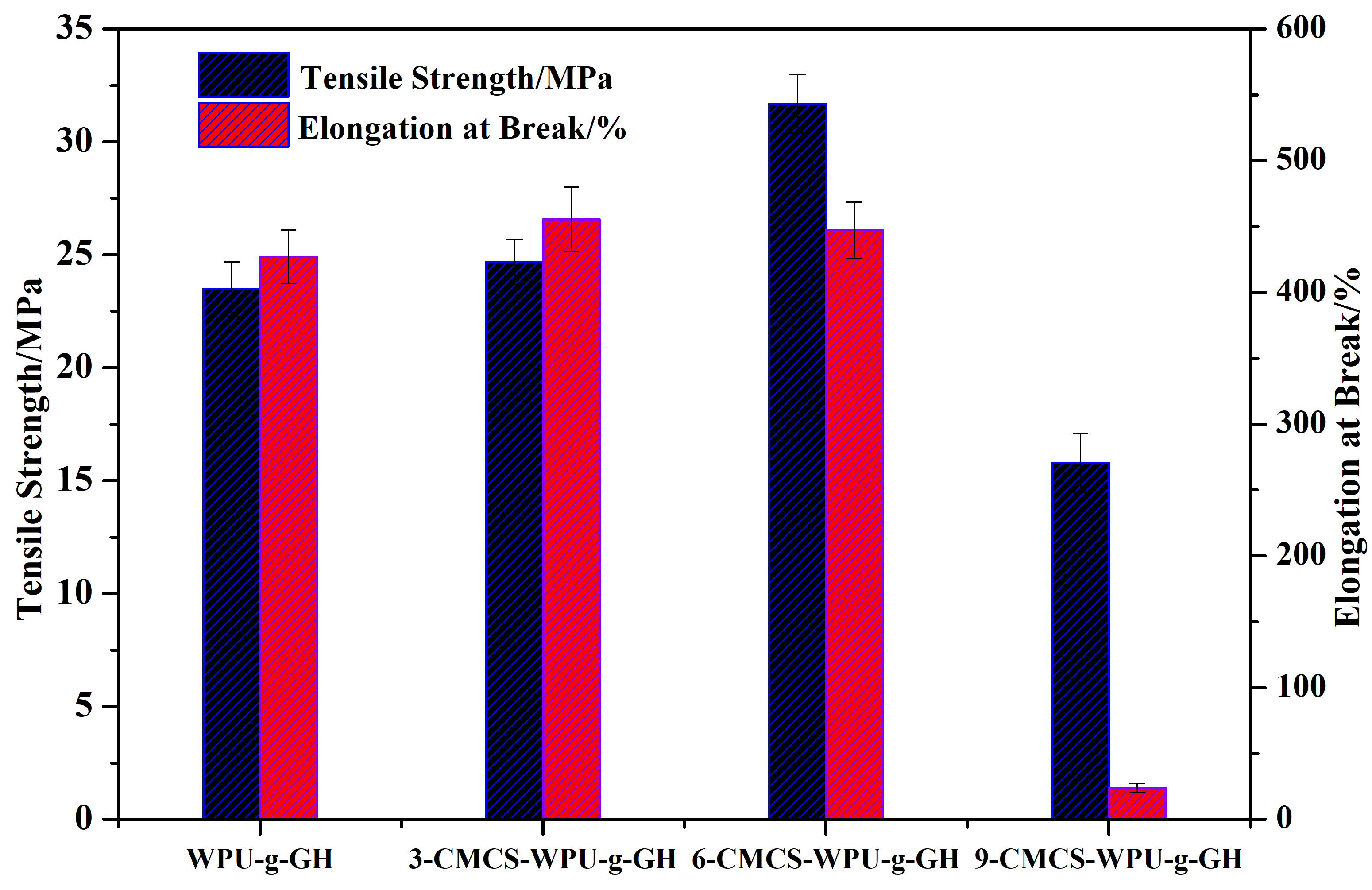

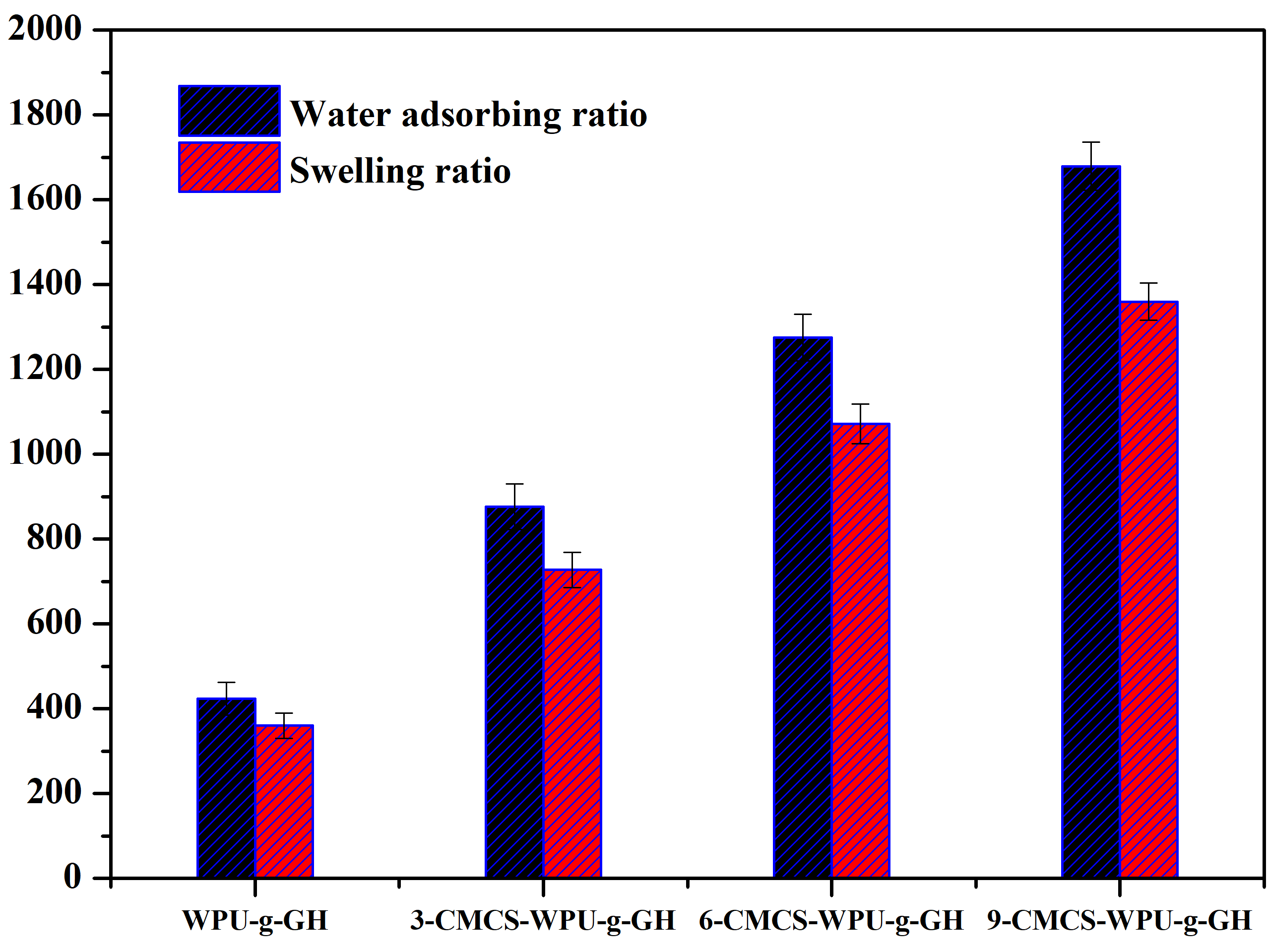

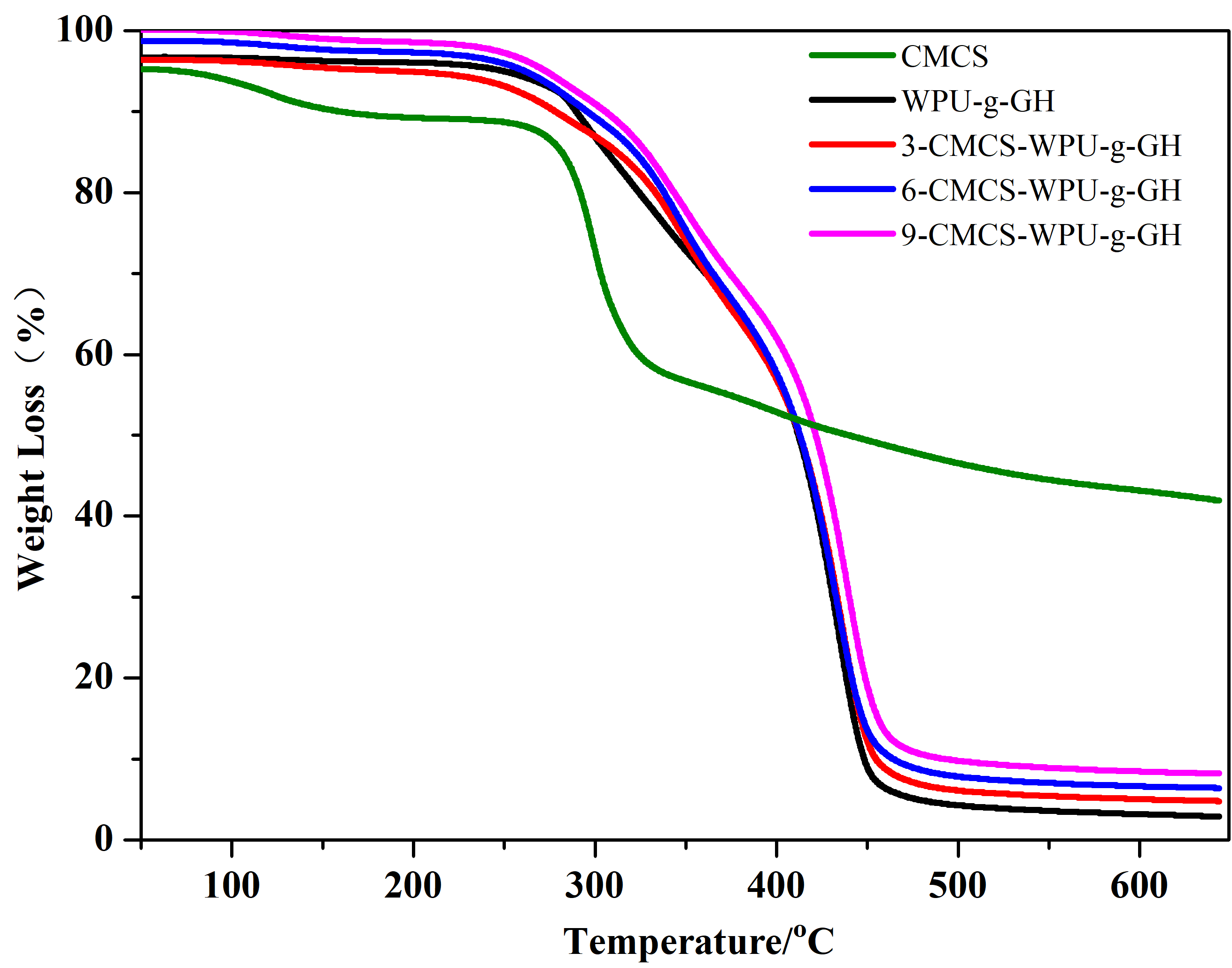

圖2. 不同CMCS含量的水凝膠的機械強度和抗菌性能。a)水凝膠的干強度。b)水凝膠的濕強度。c)水凝膠的吸水溶脹性和溶脹比。d)水凝膠的TG圖。
該研究成果以High-mechanical strength carboxymethyl chitosan-based hydrogel film for antibacterial wound dressing為題于近日發表在Carbohydrate Polymers上(DOI:https://doi.org/10.1016/j.carbpol.2020.117590)。通訊作者是陜西科技大學生物質與功能材料研究所黨旭崗副教授和齊魯工業大學楊茂副教授 ,第一作者是齊魯工業大學碩士研究生張敏。
原文鏈接:https://www.sciencedirect.com/science/article/pii/S014486172031763X
- 西南林大杜官本教授、楊龍研究員團隊 Nat. Commun.:碳化聚合物點誘導結晶域集成取向調控構建強健和堅韌水凝膠 2025-07-07
- 中山大學吳丁財/黃榕康/鄭冰娜/王輝團隊 Adv. Mater.:具有長駐留性的可注射多孔炭納米酶水凝膠實現腫瘤的協同治療 2025-07-04
- 重醫大毛翔團隊、哈工大賀良燦團隊 Small 綜述:復合水凝膠的創新與應用-從聚合物體系到摻金屬離子和功能性納米材料增強型結構 2025-07-04
- 西北師范大學王榮民、宋鵬飛教授團隊 Macromolecules:兼具抗菌和抗生物膜功能的攻防一體聚(季鏻鹽-冰片)抗菌材料 2025-07-06
- 北化徐福建/段順、北京口腔醫院孫玉潔團隊 Adv. Mater.:種植體表面化學結構調控細胞-細菌競爭性行為 2025-07-04
- 西南大學康燕堂/徐立群/徐琨 Adv. Mater.:空心普魯士藍納米框架仿生增強梯度抗菌涂層 2025-07-01
- 西南林杜官本/徐開蒙、UT王思群 Carbohyd. Polym.:纖維素、殼聚糖與ZIF-8電紡納米纖維制備及對銅離子高效吸附 2025-04-21
