私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  超疏水表面因其獨有的特性而在自清潔、微流體、防冰和生物傳感等領域有著廣泛的應用前景。近年來，隨著柔性材料及電子器件的不斷興起，對超疏水功能化柔性基底的需求亦不斷提升。一方面，柔性超疏水表面依然需要面臨傳統超疏水所存在的如耐磨損穩定性的挑戰；另一方面，柔性超疏水薄膜易于貼附在不同曲率的表面，且其在機械變形中疏水性能的保持也是衡量其性能的關鍵；再者，便捷環保的制備方式，對拓寬超疏水柔性薄膜在不同場景的實際應用亦具有重要的意義。

圖1：（a）基于磁場的微纖毛陣列制備及原位快速燭焰固化以實現分層微納結構的示意圖。（b）具有超疏水性能的微納米分層結構掃描電鏡圖片。（c）高速水流轟擊樣品表面的穩定性測試。下圖為半固化微纖毛表面進行燭焰固化的實驗，上圖為完全固化的微纖毛表面進行燭焰固化的對比。水流注射速度約為10.4 m/s，韋伯數約為526，水壓約為0.17 MPa。

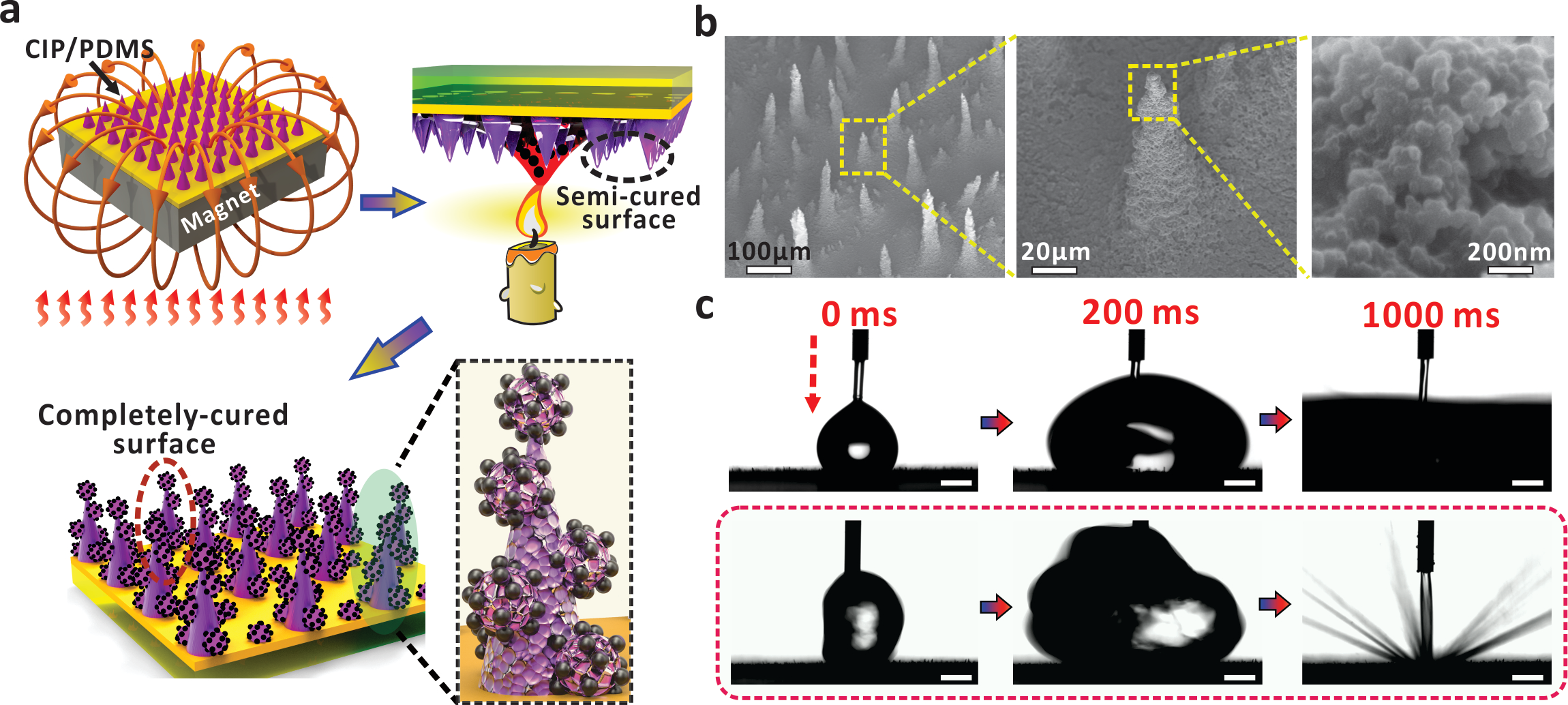

  有鑒于此，課題組提出了一種簡單的制備工藝，來實現具有高魯棒性的柔性超疏水薄膜。該方法無需依賴過多的精細設備，只需要永磁鐵提供的磁場及蠟燭火焰即可實現穩定的柔性超疏水。如圖1a所示，該工作采用常見的磁基聚合物（PDMS及羰基鐵粉），在外加磁場下使其自動生成微纖毛陣列；當其在定型且表面處于半固化狀態時（如低溫烘烤2 h），將其放置于蠟燭之上，在高溫燭焰中進行快速固化。燭焰帶來的高溫在快速固化纖毛表面的同時，亦對纖毛表面進行蝕刻，且沉積的碳納米顆粒在該過程中會與未完全固化的微結構表面連為一體，從而實現了一體化的微納米結構，而這正是該工作中能夠實現機械及化學穩定性的關鍵之處。在該過程中，也會有大量的納米顆粒依靠物理吸附附著于樣品表面（圖1b）；不排除該顆粒在超疏水方面所起到的提升作用，但正如后文所述，其基底所具有的一體化微納米分層結構才是超疏水穩定性的根本原因。

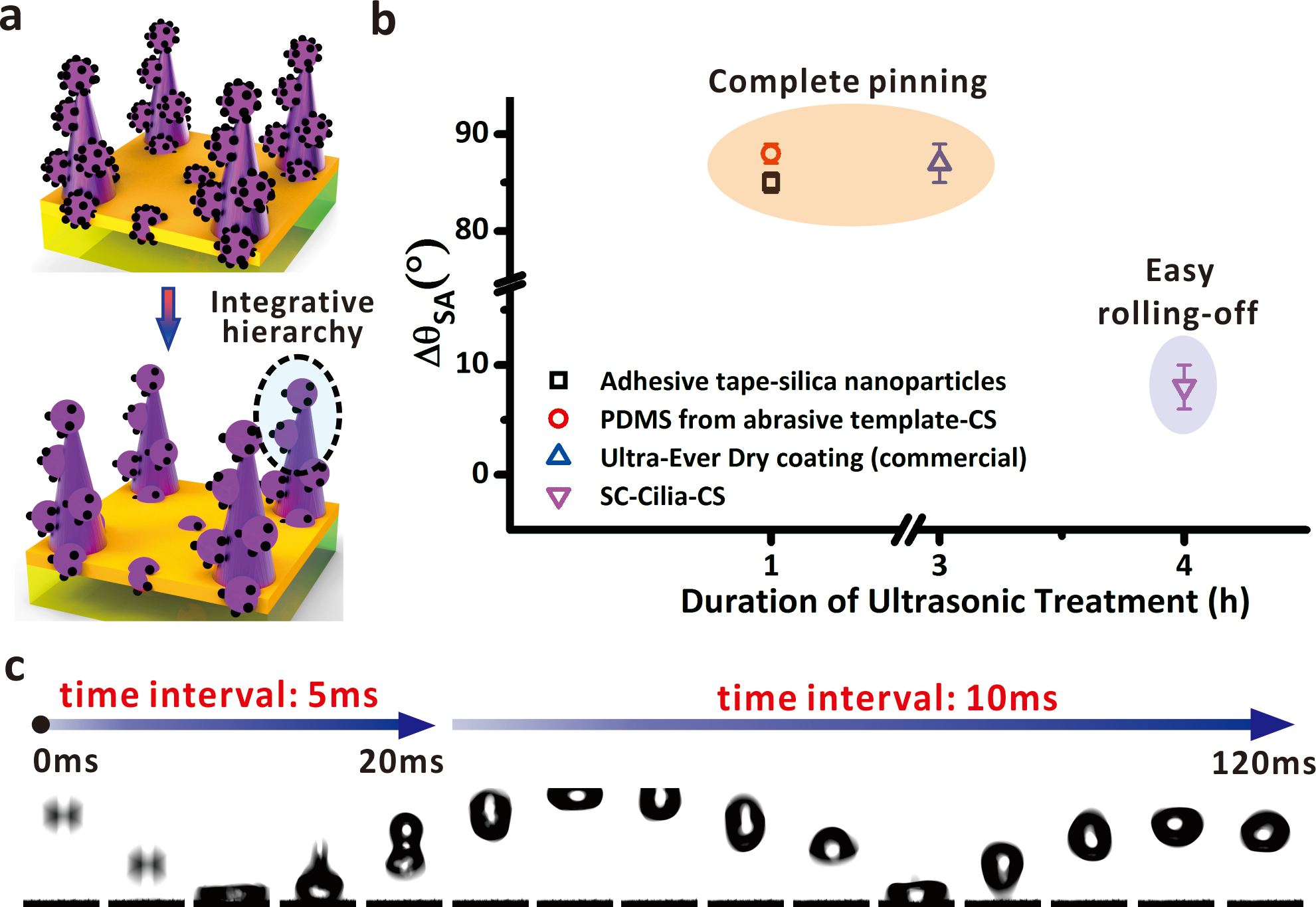

圖2：（a）經超聲處理后的微纖毛表面變化示意圖。（b）經過不同時間的超聲處理后，不同樣品的表面滾動角變化趨勢。（c）液滴彈跳實驗結果。液滴速度為0.88 m/s，樣品為經超聲處理1小時。

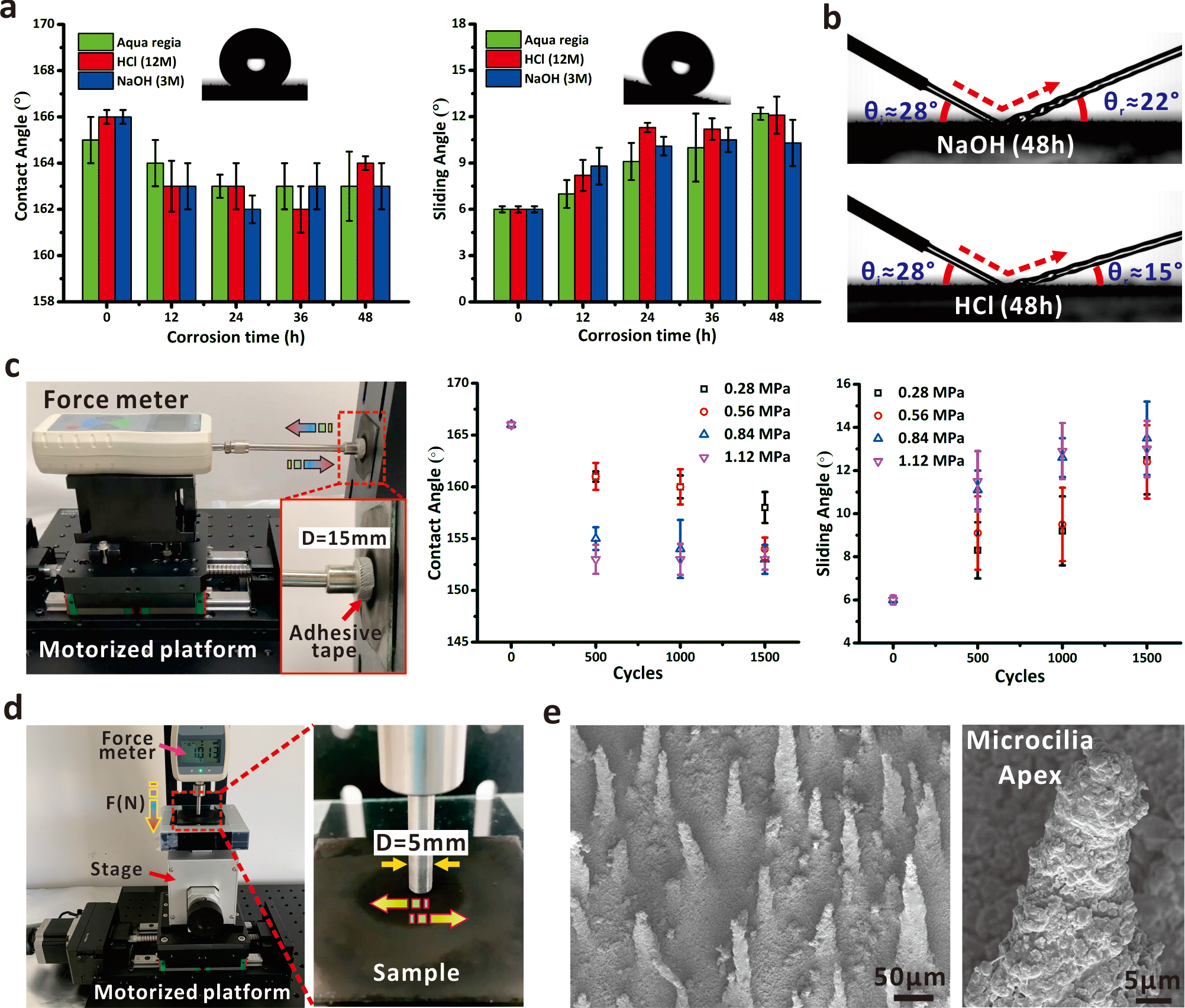

圖3：（a）經過化學腐蝕處理后的樣品表面接觸角及滾動角的變化趨勢。（b）經過酸堿浸泡后的樣品，在高速水流轟擊下的液柱反彈實驗。水流速度約為2.60 m/s，直徑約為350 μm。（c）周期性雙面膠擠壓樣品表面的裝置圖，及其接觸角與滾動角變化趨勢。所施加的正向壓力范圍為0.28 - 1.12 MPa。（d）切向磨損實驗裝置示意圖。（e）經過切向磨損500周期后（壓力為25 kPa），樣品的表面掃描電鏡圖片。

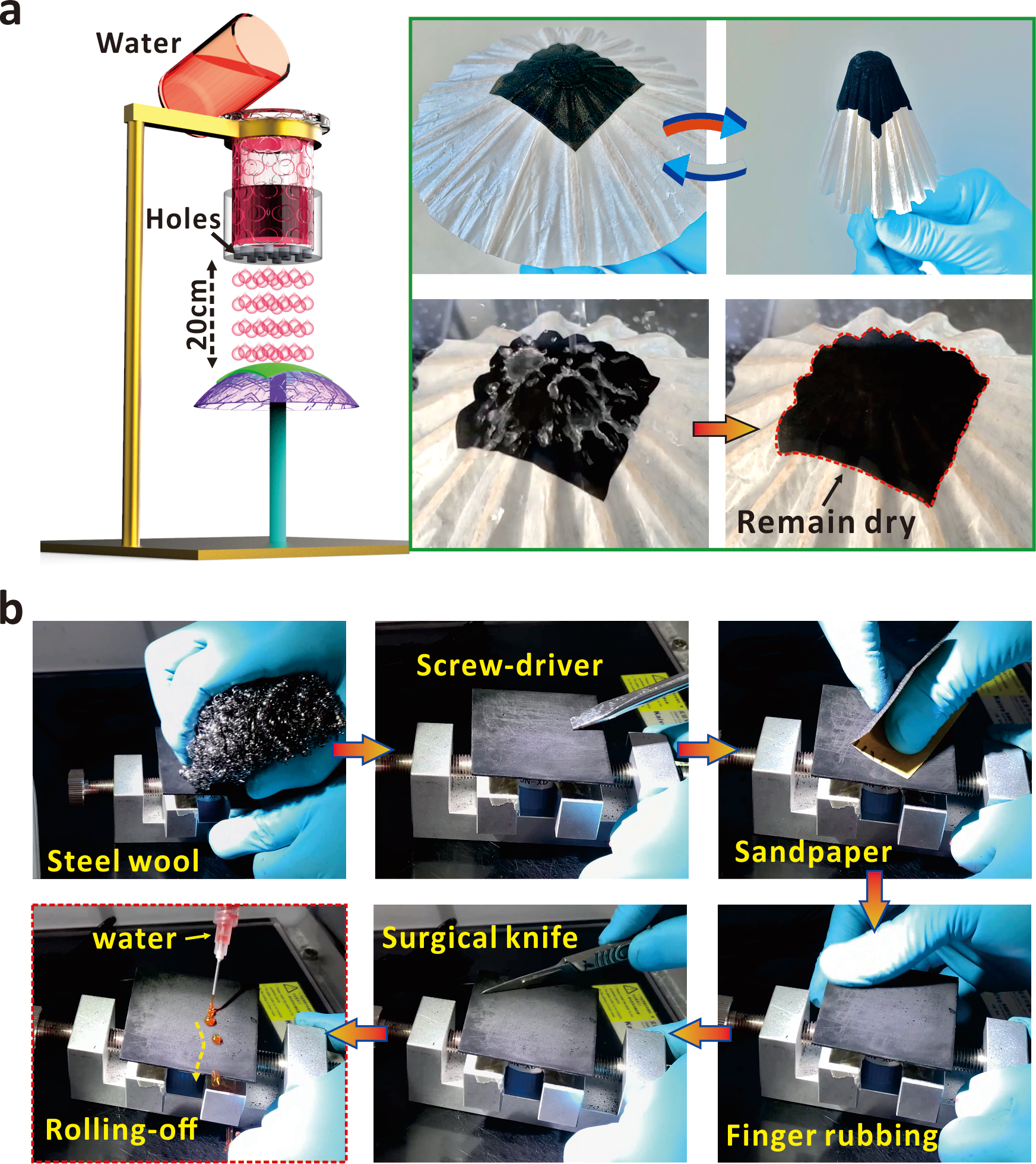

圖4：（a）薄膜樣品粘貼于雨傘表面后，用水珠反復轟擊樣品表面以進行疏水穩定性能測試。（b）機械穩定性的測試，測試包含了模擬生活中常見的磨損如鐵絲球、螺絲刀、砂紙、手指按壓，及手術刀刮損等。

  該工作得到了澳門科學技術發展基金及澳門大學研究基金的支持。相關成果發表于Chemical Engineering Journal。澳門大學應用物理及材料工程研究院博士生陳戈、戴子憶為文章的共同第一作者。通訊作者為周冰樸助理教授；廣州大學化學化工學院林璟教授，及澳門大學潘暉教授，王雙鵬教授，周胤寧教授亦為此工作提出了寶貴意見。
