私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  碳量子點（Carbon Quantum Dots, CQDs）是一類粒徑在10 nm以內，具有良好熒光性能的“零維”碳納米材料，因其優(yōu)異的光學性質、良好的水溶性與生物相容性，被廣泛應用于pH及金屬離子探測、生物傳感、熒光呈像等領域。然而，過去碳量子點的合成大多基于有毒的化工原料，并且由于聚集誘導猝滅現象的影響，使得碳量子點的應用和推廣大受限制。

  為提高碳量子點的應用和推廣，本研究提出以天然木質纖維素為原料，通過N,Mg元素摻雜，水熱法制備具備pH響應性的生物質基CQDs。并通過簡單的溶液澆鑄法制備了具有靈敏pH響應性的CQDs@PVA熒光薄膜。由于CQDs與PVA鏈間的氫鍵作用，使得CQDs在PVA基體中均勻分布，熒光量子產率從溶液態(tài)的2.78%增加到18.67%。合成的薄膜具有88%的高透光率，39.7 MPa的抗拉強度，453%的斷裂伸長率。最后，基于該pH響應膜，合理設計了一種智能pH檢測器，實時感知和檢測人體運動過程中汗液pH值的變化。綜上所述，本工作不僅為高穩(wěn)定性強熒光材料的制備開辟了一條環(huán)境友好的途徑，而且在可穿戴智能設備的精確傳感與檢測領域開辟了廣闊的前景。

本文要點：

1. CQD的結構

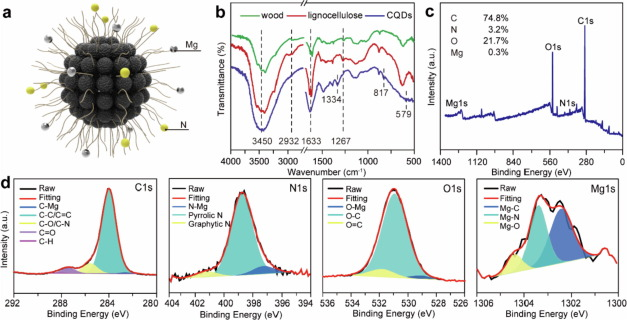

  通過FT-IR和XPS分析研究了CQD納米顆粒的結構特征。CQD的電位示意圖如圖1a所示，其中多元素摻雜在CQD框架表面。為了實驗證明這種可能的摻雜，木屑、木質纖維素和CQD納米顆粒的FT-IR光譜如圖1b所示。可見，CQDs光譜中官能團的特征吸收與木材和木質纖維素樣品幾乎相同。然而，與木材和木質纖維素的光譜相比，CQDs的光譜存在一些差異。如圖1c所示，CQDs的XPS寬掃描光譜在284,399,531和1303 eV處有4個特征峰，可以分別歸屬于CQDs的C, N, O和Mg元素。插圖顯示了原子百分比，分別為C ~ 74.8%、N ~ 3.2%、O ~ 21.7%和Mg ~ 0.3%。這些成功的摻雜將進一步豐富CQDs框架的表面態(tài)，使其具有優(yōu)異的發(fā)光性能。因此，通過對CQD納米粒子的結構分析，充分證實Mg和N元素成功地摻雜在CQDs框架上。

2. CQDs的熒光特性

圖2.CQD納米粒子的熒光性質:在290 ~ 420 nm寬波數范圍內激發(fā)的三維熒光圖(a)，熒光光譜(b)和CIE坐標(c)，紫外-可見吸收光譜(d)， (αhν)2對hν曲線(e)，不同摻雜類型的CQD的能量躍遷機制示意圖(f)。

3. CQDs@PVA薄膜的形貌和熒光性質

  上述工作為CQD納米顆粒的結構和性質提供了一個全面的認識。然而，要實現理想的應用，仍有一個內在的不足需要克服，即CQDs在溶液態(tài)聚集引起的熒光猝滅。基于之前報道的工作，將CQDs封裝到聚合物基體中是限制CQDs運動并使其均勻分散的有效方法。采用這種策略，CQDs@PVA薄膜成功制備，如圖3a所示。顯然，它在可見光下保持了很高的透明度。為了進行定量分析，在紫外可見波數(200 ~ 700 nm)下測定了純PVA和CQDs@PVA薄膜的透過率。如圖3b所示，在低波數區(qū)域(紫外光)，CQDs@PVA膜的透過率略低于純PVA。這主要是由于CQD納米顆粒對紫外光的吸收作用，如圖3d所示。相比之下，CQDs@PVA薄膜在高波數區(qū)(可見光)的透光率顯著提高，達到88%左右，與純PVA的透光率基本相同。這種高透光性能可能是由于CQD納米顆粒在PVA基體中的均勻分布所致。圖3c進一步觀察了薄膜的橫截面。表面光滑，厚度達180 μm。在高倍SEM圖像中(圖3d)，幾乎沒有團聚的顆粒。為了更直觀的觀察，在圖3e中檢測到了C, N, O, Mg元素的EDS掃描。

4. CQDs@PVA薄膜組裝可穿戴式pH檢測器

圖4. 用CQDs@PVA薄膜組裝的可穿戴ph探測器原理圖(a);CQDs@PVA薄膜在pH=4-8下的紫外激發(fā)熒光光譜(b);重復調節(jié)pH刺激后對應的熒光強度(c)，運行過程中的pH傳感和檢測(d)。

  原文鏈接：https://doi.org/10.1016/j.cej.2022.136442
