私密直播全婐app免费大渔直播,国产av成人无码免费视频,男女同房做爰全过程高潮,国产精品自产拍在线观看

  可穿戴器件的廣闊應用前景極大地刺激了織物電子器件的相關工程與技術發展。將功能材料聚吡咯沉積到織物表面能賦予織物一些特殊性能，且這些性能會隨著聚吡咯含量的增加而有所提升。然而，因織物自身成分、結構等原因，它們對聚吡咯的負載量存在上限。如何在聚合條件相同情況下進一步提高織物上聚吡咯的負載量，這對于功能織物的性能提升以及實際生產都有著重要意義。

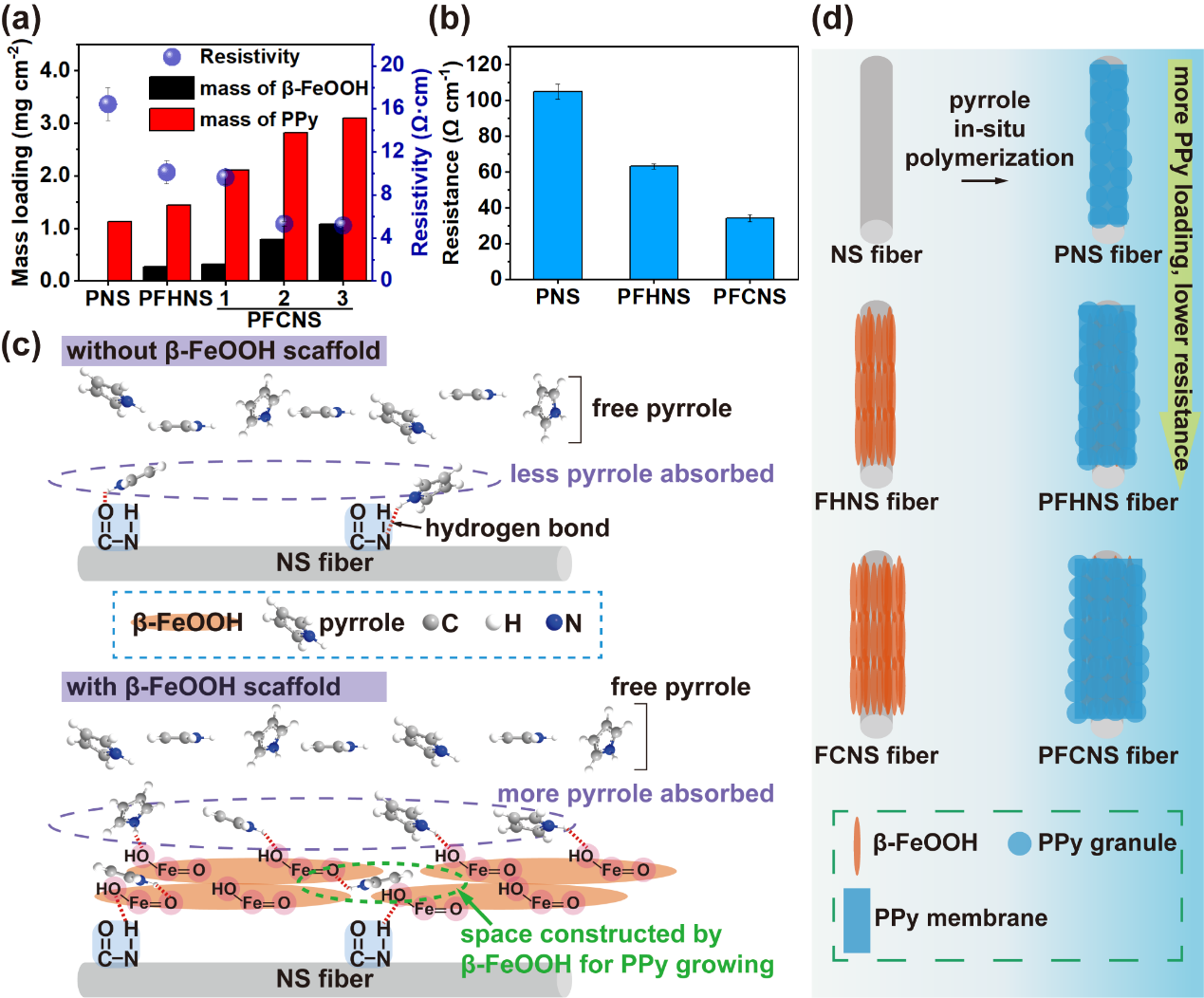

  近期，江南大學王潮霞教授團隊通過滴涂法在尼龍織帶的纖維表面搭建針狀β-FeOOH支架（圖1），為后續聚吡咯的原位生長提供空間，提高了尼龍織帶表面的聚吡咯負載量以及織物的導電性（圖2）。由于具有較好的導電性以及較多的聚吡咯負載，PFCNS作為電極表現出更高的電化學性能（圖3）。采用叉指并聯形式對PFCNS進行集流，使織物相應的電路結構進行重組，進一步提高了所得織物PFCNS的電熱溫度（圖4）。PFCNS還具有應變傳感功能，在拉伸和按壓情況下都有一定的電阻變化。在將PFCNS用于監測膝蓋彎曲活動時，由于膝蓋對PFCNS會產生拉伸和按壓兩種作用效果，結合拉伸和按壓兩種電阻變化機理對膝蓋活動的傳感信號曲線進行了分析（圖5）。

圖1. β-FeOOH漿料和PFCNS的制備及FE-SEM圖

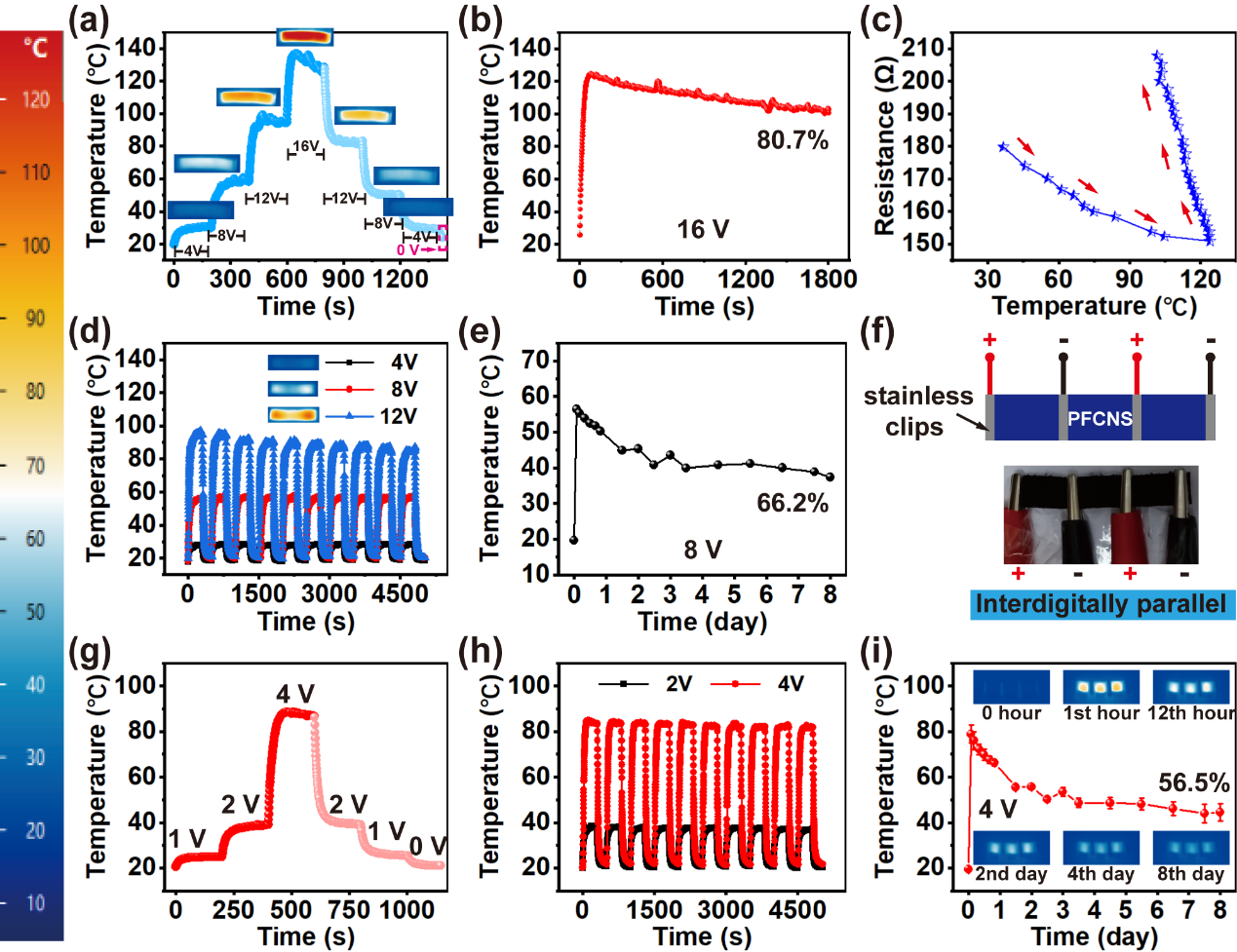

圖4. PFCNS以及被叉指并聯集流后的電熱性能測試

  原文鏈接：https://doi.org/10.1021/acsami.2c06701
